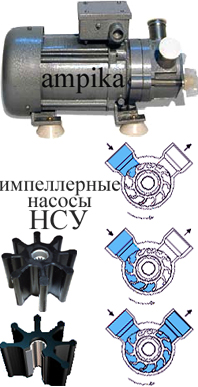

Импеллерный насос (ламельный, насос с мягким ротором) является разновидностью пластинчато-роторного насоса.
Рабочим органом насоса является мягкий импеллер (крыльчатка), посаженый с эксцентриситетом относительно центра корпуса насоса. За счет этого при вращении рабочего колеса изменяется объём между лопастями и создаётся разряжение на всасывании. Что происходит дальше - видно на картинке.
Преимущества:
- простота конструкции,
- повышенная надёжность как следствие,
- возможность реверсивной работы,
- насосы являются самовсасывающими (с высоты до 5-6 метров),
- быстроразборный, легко промываемый корпус,
- отсутствие клапанов,
- возможность перекачивания жидкости, содержащей газы,
- возможность перекачивать жидкости с содержанием частиц (их размер зависит от свободного прохода крыльчатки),
- возможность перекачивания вязких жидкостей (требуется подбор оборотов ротора),
- насос можно использовать в качестве дозатора, т.к. подача прямо пропорциональна оборотам ротора.
Насосы импеллерные типа НСУ-АМ
НАЗНАЧЕНИЕ: Насос импеллерный марки НСУ-АМ предназначен для перекачивания жидких и средневязких веществ, неагрессивных к материалам насоса, а также веществ, содержащих твердые включения с размером частиц до 3 мм. Например: молоко, сметана, майонез, соус, яблочное пюре, масло, дизельное топливо, бензин, нефть, и т.п.
Основным преимуществом данной марки насосов заключается в том, что при транспортировке продукта целостность структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. НСУ-АМ надёжен и удобен в обслуживании, его легко разобрать, промыть и собрать обратно.
Высота самовсасывания НСУ-АМ - до 2-5 метров, в зависимости от условий и оборотов ротора.
Температура перекачиваемой жидкости - до +90С.
Уплотнение вала - одинарное торцевое, материалы зависят от конкретного исполнения.
Стандартное исполнение - со штуцерами под шланг внутренним диаметром 32 мм, возможно изготовление с пищевыми гайками.
Возможна установка различных импеллеров:
- из маслобензостойкой (МБС) резины,
- из пищевой резины,
- из щелочестойкой резины.
МАРКИРОВКА:
НСУ-1,8/12-0,25-АМ (с ЧРП) - НСУ - насос самовсасывающий универсальный (крыльчатка 74х51 мм),
- 1,8 - производительность в кубометрах в час (номинальная, по воде),
- 12 - напор в метрах водяного столба (номинальный, по воде),
- 0,25 - мощность электродвигателя, кВт,
- АМ - производство Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - с механическим вариатором,
- c ЧРП - с частотно-регулируемым приводом и дополнительным вентилятором принудительного охлаждения.
(вентилятор нужен, т.к. при снижении оборотов эффективность встроенного вентилятора падает и он не может нормально охлаждать двигатель).
ПРЕИМУЩЕСТВА: - за счет использования малого фланца, уменьшаются габариты насоса (только в общепромышленном исполнении, 71 высоты),
- вал насоса цельный, без наконечников и удлинителей,
- насосная часть разбирается путем откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро разбирать насос для промывки,
- проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
- импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
- на фланце, который крепится к э/д, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,
- модели на 220В имеют ,пульт управления с автоматом защиты электродвигателя, который отключит электродвигатель насоса в случае перегрузки. Наличие пускового конденсатора позволяет без проблем запускать насос после его остановки, т.к. дает возможность увеличить пусковой момент (в отличие от импортных аналогов, которые имеют проблемы с запуском после простоя).
- российское производство (Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
- минимальные сроки изготовления и поставки, складское наличие,
- возможность изготовления по ТУ заказчика.
ВНИМАНИЕ!!! Насосы с оборотами 3000 об/мин НЕ ПРЕДНАЗНАЧАЮТСЯ для непрерывной работы и не могут качать вязкие жидкости!!!
При необходимости перекачивать вязкие жидкости, консультируйтесь с нашими специалистами.
В стандартном исполнении насосы НСУ поставляются со штуцерами под шланг Ду32 мм, расположенными по схеме "V".
Возможно изготовления с молочными гайками и с расположением патрубков по схеме "L".
Цены на данные исполнения указаны в таблице.
Насосы НСУ-3/16-2,2-АМ (НСУ-3/2,2) с молочными гайками Ду50 и НСУ-2,5/12-1,5-АМ (НСУ-3/1,5) с молочными гайками Ду50 изготавливаются с патрубками по схеме "L" и молочными муфтами Ду50.
Насос НСУ-2,4/16-0,75-МВ (с вариатором) изготавливается по схеме "L" с молочными муфтами Ду32.
На фото изображены насосы НСУ в обычном и пищевом исполнении, а также схемы расположения патрубков.
Так же вы можете скачать/просмотреть 3D модель перейдя по ссылкам ниже (ПКМ - "правая кнопка мыши"):
1. Модель НСУ-3/16-0,75-АМ исполнение V - Скачать (формат step, ПКМ->сохранить)
2. Модель НСУ-3/16-0,75-АМ исполнение L - Скачать (формат step, ПКМ->сохранить)
3. Модель НСУ-4-АМ (ВЗР) исполнение V - Скачать (формат step, ПКМ->сохранить)
4. Модель НСУ-4-АМ (ВЗР) исполнение L - Скачать (формат step, ПКМ->сохранить)
Импеллерный насос НСУ для топлива (взрывозащищенный)
Насосы с мягким ротором типа НСУ-АМ со взрывоазащищенным электродвигателем и крыльчаткой из резны FPM предназначены для перекачи дизельного топлива, бензина, керосина.
Насос НСУ-4-АМ (ВЗР) может применяться для перекачки масел с вязкостью до 500 мПа*с.
Насосы могут всасывать жидкость с глубины до 2-3 метров, без предварительного залива всасывающего шланга.
Допускается перекачка жидкостей с частицами до 3 мм.
Рабочая температура жидкости - до +45С.
Корпус насоса изготовлен из нержавеющей стали AISI 304 (12Х18Н9Т), кряльчатска из резины FPM (витон) со вставкой из нержавеющей стали AISI316.
Уплотнение вала - одинарное торцевое, из витона.
Вход/выход - штуцеры под шланг 32 мм.
Электродвигатель - взрывозащищенный, 1ExdIIBT4.
Напряжение питание - 380В.
Насос обладает функцией реверса и, в зависимости от направления вращения вала, может перекаичвать жидкость в любую сторону.
ВНИМАНИЕ!!! Насос НСУ-6/16-0,75Ex-АМ не предназначен для длительной продолжительной работы и не может перекачивать вязкие жидкости!
Насос не могут применяться для перекачки растворителей!
Самовсасываюшие импеллерные насосы типа 2НСУ (аналог FIP40)
Насосы с мягким ротором 2НСУ предназначены для перекачки пищевых продуктов, таких как: сметана, майонез, кетчуп, соки, молоко, масла, пивной затор, пивное сусло и т.п. нейтральные жидкости (например: пенообразователь, глицерин, крахмальный клейстер, жидкое мыло...) при температуре до +90С. Возможно перекачивание жидкостей с частицами до 5 мм.
Насос смовсасывающий, высота самовсасывания - до 6 метров. Максимальное давление - до 4,5 атм. Проточная часть выполнена из нержавейки 12Х18Н10Т. Уплотнение вала - одинарное торцевое.
Насос является аналогом насосов FIP40 компании Jonson Pumps, но при этом имеет гораздо более приятную цену вследствие импортозамещения.
Пример расшифровки маркировки насоса: 2НСУ-4,5/45-0,55-АМ (с ЧРП) - 2 - типоразмер крыльчатки увеличен (FIP40, диаметр 95 мм, высота 63 мм),
- НСУ - насос самовсасывающий универсальный,
- 4,5 - максимальная производительность в кубометрах в час (по воде, при свободном изливе),
- 45 - максимальный напор в метрах водяного столба (по воде),
- 0,55 - мощность электродвигателя, кВт,
- АМ - производитель Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - насос с механическим вариатором скорости вращения,
- c ЧРП - с частотно-регулируемым приводом электродвигателя и дополнительным вентилятором принудительного охлаждения (вентилятор нужен, т.к. при снижении оборотов мотора эффективность встроенного вентилятора падает, и он не может нормально охлаждать двигатель).
Стандартное исполнение вход-выход: молочные муфты Ду38 мм. Возможно изготовление с молочными муфтами Ду50 мм, либо со штуцерами под шланг.
ВНИМАНИЕ! Если требуется работа насоса с частотным преобразователем, ОБЯЗАТЕЛЬНО нужно сообщить об этом при заказе насоса! В этом случае устанавливается более мощный электродвигатель, т.к. на низкой частоте у стандартного электродвигателя не хватает пускового момента.
Насосы с мягким ротором 3НСУ предназначены для перекачки пищевых продуктов, таких как: сметана, майонез, кетчуп, соки, молоко, масла, пивной затор, пивное сусло и т.п. нейтральные жидкости (например: пенообразователь, глицерин, крахмальный клейстер, жидкое мыло...) при температуре до +90С. Возможно перекачивание жидкостей с частицами до 7 мм.
Насос смовсасывающий, высота самовсасывания - до 4 метров. Максимальное давление - до 3 атм. Проточная часть выполнена из нержавейки 12Х18Н10Т. Уплотнение вала - одинарное торцевое.
Насос является аналогом насосов FIP50 компании Jonson Pumps, но при этом имеет гораздо более приятную цену вследствие импортозамещения.
Пример расшифровки маркировки насоса: 3НСУ-14/25-1,5-АМ (с ЧРП) - 3 - типоразмер крыльчатки увеличен (FIP50, диаметр 118 мм, высота 89 мм),
- НСУ - насос самовсасывающий универсальный,
- 14 - максимальная производительность в кубометрах в час (по воде, при свободном изливе),
- 25 - максимальный напор в метрах водяного столба (по воде),
- 1,5 - мощность электродвигателя, кВт,
- АМ - производитель Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - насос с механическим вариатором скорости вращения,
- c ЧРП - с частотно-регулируемым приводом электродвигателя и дополнительным вентилятором принудительного охлаждения (вентилятор нужен, т.к. при снижении оборотов мотора эффективность встроенного вентилятора падает, и он не может нормально охлаждать двигатель).
Стандартное исполнение вход-выход: молочные муфты Ду50 мм.
Возможно изготовление со штуцерами под шланг Ду50 мм.
ВНИМАНИЕ! Если требуется работа насоса с частотным преобразователем, ОБЯЗАТЕЛЬНО нужно сообщить об этом при заказе насоса! В этом случае устанавливается более мощный электродвигатель, т.к. на низкой частоте у стандартного электродвигателя не хватает пускового момента.
Герметичный химический импеллерный насос ХЦМ 1,5/15 В-К С
Химический самовсасывающий герметичный насос ХЦМ 1,5/15 В-К С предназначен для прекачивания химически активных жидкостей, в том числе с содержанием газа, не агрессивных к нержавеющей стали 12Х18Н10Т и витону (фторкаучуку).
Возможна перекачки вязких жидкостей, с макисмальной вязкостью до 6000 мПа*с.
Высота самовсасывания до 4 метров.
Исполнение входа/выхода - фланцы.
Электродвигатель 1,5 кВт х 1500 об/мин, взрывозащищенного исполнения.
Конструкция насос позводяет перекачивать жидкость в любом направлении за счет изменения направления вращания вала электродвигателя.
Материалы насоса:
проточная часть - 12Х18Н10Т; прокладки, импеллер - фторкаучук; вал - сталь 12Х18Н10Т с керамикой, втулка - металлофторопласт,шайба - керамика.
Импеллерные самовсасывающие насоса типа UP предназначены для перекачивания пресной и морской воды, антифризов, дизельного топлива и других нейтральных жидкостей, в т.ч. с механическими примесями (грязью) размером до 3 мм.
Технические характеристики:
- рабочая температура - от -10 до +60°С (кратковременно до +90°С),
- высота самовсасывания - до 1,5 метров,
- напряжение питания - переменное, 220В, 50 Гц,
- степень защиты двигатель - IP55.
Материалы:
- материал проточной части - никелированная латунь,
- вал насоса - нержавеющая сталь,
- материал импеллера - NBR.
Импеллерные насосы UP-1 на 12В и 24В /вода, антифризы/
Импеллерные самовсасывающие насоса типа UP предназначены для перекачивания пресной и морской воды, антифризов и других нейтральных жидкостей, в т.ч. с механическими примесями размером до 3 мм. Благодаря маленькому размеру и лёгкости, эти насосы часто используются на лодках, яхтах, трейлерах, домах на колёсах и т.д.
Технические характеристики:
- рабочая температура - от -10 до +60°С,
- высота самовсасывания - до 1,5 метров,
- напряжение питания - постоянное, 12В или 24В (в зависимости от модели),
- степень защиты двигатель - IP55.
Материалы конструкции насоса UP1:
- материал проточной части - никелированная латунь,
- вал насоса - нержавеющая сталь,
- материал импеллера - резина NBR (маслобензостойкая).
ВНИМАНИЕ! Режим работы насоса периодический - 20-30 минут работа, затем перерыв для охлаждения э/д.
Насосы НСУ (Насос Самовсасывающий Универсальный) предназначены для подъема и перекачивания жидкостей в пищевой промышленности таких как вода, соки с мякотью, сметана, кефир, подсолнечное масло, кетчуп, моющие и дезинфицирующие растворы (2-3% растворы кислот и щелочей) и т.д., а также газосодержащих жидкостей.
Насос НСУ-4 предназначен для подъема и перекачивания сред, пары которых могут образовывать взрывоопасные смеси с воздухом категории II B группы Т4 по ГОСТ 12,1,011-78 (дизельное топливо, бензин, керосин, мазут, машинное масло, солярка, техническая вода, спирты, нефтяная эмульсия) Материал проточной части – нержавеющая сталь 12Х18Н10Т.
Высота самовсасывания до 5м.
Материал ротора (импеллера):
- пищевая резина для пищевых насосов 2НСУ-1, НСУ-1,
- химстойкая резина для химического насоса НСУ-3,
- маслобензостойкая резина для топливного насоса НСУ-4.
ВНИМАНИЕ!
Данный тип насосов не предназначен для постоянной работы в течение длительного времени (быстро изнашивается ротор)!
Назначение:
Импеллерный насос с гибким рабочим элементом (ротором) применяется при всасывании и нагнетании жидкости с повышенной вязкостью. Насос может применяться для перекачивания широкого спектра жидкостей в пищевой, химической, косметической, фармацевтической, молочной, консервной, кондитерской, масложировой промышленности и т. д.
Импеллерный насос предназначен для перекачки густых, жидких масс высокой вязкостью с допустимыми промежутками воздуха, а также вкраплением твердых (но не абразивных) частиц. За счет принципа объемного перемещения, насос (самая маленькая модель НСУ-3) может использоваться как дозатор.
Технические характеристики:
- проточная часть - нержавеющая сталь 12Х18Н10Т,
- торцевое уплотнение или сальниковая набивка (по желанию заказчика),
- ротор может быть изготовлен из разных материалов,
- частота вращения электродвигателя 900 или 1500 об/мин, подбирается в зависимости от вязкости перекачиваемой жидкости,
- возможность изготовления рубашки обогрева проточной части.
Насос для дрели "Гейзер" предназначен для перекачки различных нейтральных жидкостей (воды, масла, дизтопливо и т.п.).
Имеет малые габариты и малый вес. Неприхотлив, прост в эксплуатации. Привод насоса работает от дрели, шуруповерта или от любого другого источника вращения мощностью свыше 700 ватт и частотой вращения от 700 до 2000 об/мин. Регулируя частоту вращения привода, можно изменять производительность насоса. Тип насоса - импеллерный.
"Гейзер" - насос самовсасывающий с глубины до 2,5 метров. Возможна работа в реверсивном режиме, то есть возможна смена направления перекачиваемой жидкости при изменении направления вращения. Несмотря на малые габариты и вес, насос обладает большой производительностью 20 литров жидкости в минуту (1.2 м3/час). Присоединительные штуцера рассчитаны под эластичный шланг внутренним диаметром 19 мм.
Шланги и хомуты можно приобрести отдельно.
Внимание! Дрель (шуруповёрт) и шланги в комплект не входят. Сухой пуск не более 5 сек.
Назначение насоса:
Насос бочковой импеллерный НИ 1500 «БУЗУН» предназначен для перекачивания дизтоплива, моторных, трансмиссионных, индустриальных, растительных масел, смазочно-охлаждающих жидкостей, антифризов и тому подобных нейтральных, химически неагрессивных жидкостей, вязкостью до 500 сСт, с неабразивными включениями до 1 мм и газосодержащих продуктов (исключение – спирты, растворители, кислоты, щелочи и химические жидкости на их основе) из бочек ёмкостью от 60 до 200 л и любых других емкостей.
Запрещается использовать насос для работы с жидкостями, не указанными в паспорте!
Насос приводится от дрели, шуруповёрта и т.п. (привод в комплект поставки НЕ ВХОДИТ!!!).
В случае наличия в дрели регулятора оборотов, с его помощью можно регулировать производительность насоса.
Максимальное отверстие горловины емкости – 57 мм. Длина рабочей части насоса составляет 1 метр.
Технические характеристики:
- Направление вращения вала насоса по часовой стрелке со стороны привода,
- Давление на выходе насоса до 0,5 кг/см2,
- Рабочий объём 10 см3/об.,
- Производительность 25 л/мин при оборотах вала 2600 об/мин,
- Стальной корпус с цинковым покрытием,
- Адаптер для бочки с резьбой G 2”,
- Выходной вал – шестигранник 13 мм,
- Максимальная частота вращения привода 3000 об/мин,
- Мощность привода не менее 400 Вт,
- Рабочая температура от –20С до +40С,
- Диаметр выходного штуцера 16 мм,
- Масса насоса – 3,5 кг.
Преимущества:
- Большая производительность для данного типа насосов: до 1,5 м3/час,
- Регулируемая подача насоса за счёт изменения оборотов вала,
- Перекачивает жидкости средней вязкости,
- Может работать в наклонном положении,
- Разборная конструкция (высокая ремонтопригодность)
- Возможность продления срока службы насоса путем замены уплотнений и крыльчатки,
- Удобен и прост, надежен и долговечен!
Импеллерные самовсасывающие насоса типа UP предназначены для перекачивания пресной и морской воды, антифризов, дизельного топлива и других нейтральных жидкостей, в т.ч. с механическими примесями (грязью) размером до 3 мм.
