НСУ-1,8/12-0,75х750-АМ с манжетным уплотнением (крыльчатка неопрен) с молочными гайками Ду32, со штуцерами под шланг ДУ32

Производитель

Ампика

Страна

Россия

Код товара

34454

Подача

1,75 м3/час (max)

Напор

12 м (max)

Размеры
330x170x200
Масса
18 кг
Вход
32
Выход
32
Мощность
0.75x750 кВт x об/мин

Цена с НДС

75400 ₽

Заказать
НАЗНАЧЕНИЕ:
Насос импеллерный марки НСУ-АМ предназначен для перекачивания жидких и средневязких веществ, неагрессивных к материалам насоса, а также веществ, содержащих твердые включения с размером частиц до 3 мм. Например: молоко, кефир, йогурт, жидкая сметана, майонез, соус, яблочное пюре, масло, дизельное топливо, бензин, нефть, и т.п.
Основным преимуществом данной марки насосов заключается в том, что при транспортировке продукта целостность структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. НСУ-АМ надёжен и удобен в обслуживании, его легко разобрать, промыть и собрать обратно.
Высота самовсасывания НСУ-АМ - до 2-5 метров, в зависимости от условий и оборотов ротора.
Температура перекачиваемой жидкости - до +90С.
Уплотнение вала - одинарное торцевое, материалы зависят от конкретного исполнения.
Стандартное исполнение - со штуцерами под шланг внутренним диаметром 32 мм, возможно изготовление с пищевыми гайками.


Возможна установка различных импеллеров:
- из маслобензостойкой (МБС) резины,
- из пищевой резины,
- из щелочестойкой резины.

МАРКИРОВКА:

НСУ-1,8/12-0,25-АМ (с ЧРП)
- НСУ - Насос Самовсасывающий Универсальный (крыльчатка 74х51 мм),
- 1,8 - производительность в кубометрах в час (номинальная, по воде),
- 12 - напор в метрах водяного столба (номинальный, по воде),
- 0,25 - мощность электродвигателя, кВт,
- АМ - производство Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - с механическим вариатором,
- c ЧРП - с частотно-регулируемым приводом и дополнительным вентилятором принудительного охлаждения, (вентилятор нужен, т.к. при снижении оборотов эффективность встроенного вентилятора падает и он не может нормально охлаждать двигатель),
- большой фланец - фланец выполнен по ГОСТ исполнение IM2081, с наконечником вала.

ПРЕИМУЩЕСТВА:
- за счет использования малого фланца, уменьшаются габариты насоса (только в общепромышленном исполнении, 71 высоты),
- вал насоса цельный, без наконечников и удлинителей, что положительно сказывается на долговечности,
- насосная часть разбирается путём откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро разбирать насос для промывки,
- проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
- импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
- на фланце, который крепится к э/д, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,

- российское производство (производитель - фирма Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
- минимальные сроки изготовления и поставки, складское наличие,
- возможность изготовления нестандартных моделей по ТУ заказчика.

ВНИМАНИЕ!!! Насосы с оборотами 3000 об/мин НЕ ПРЕДНАЗНАЧАЮТСЯ для непрерывной работы и не могут качать вязкие жидкости!!!
При необходимости перекачивать вязкие жидкости, консультируйтесь с нашими специалистами.

В стандартном исполнении насосы НСУ поставляются со штуцерами под шланг Ду32 мм, расположенными по схеме "V".

Возможно изготовления с молочными гайками и с расположением патрубков по схеме "L".
Цены на данные исполнения указаны в таблице.

Насосы НСУ-3/16-2,2-АМ (НСУ-3/2,2) с молочными гайками Ду50 и НСУ-2,5/12-1,5-АМ (НСУ-3/1,5) с молочными гайками Ду50 изготавливаются с патрубками по схеме "L" и молочными муфтами Ду50.
Насос НСУ-2,4/16-0,75-МВ (с вариатором) изготавливается по схеме "L" с молочными муфтами Ду32.

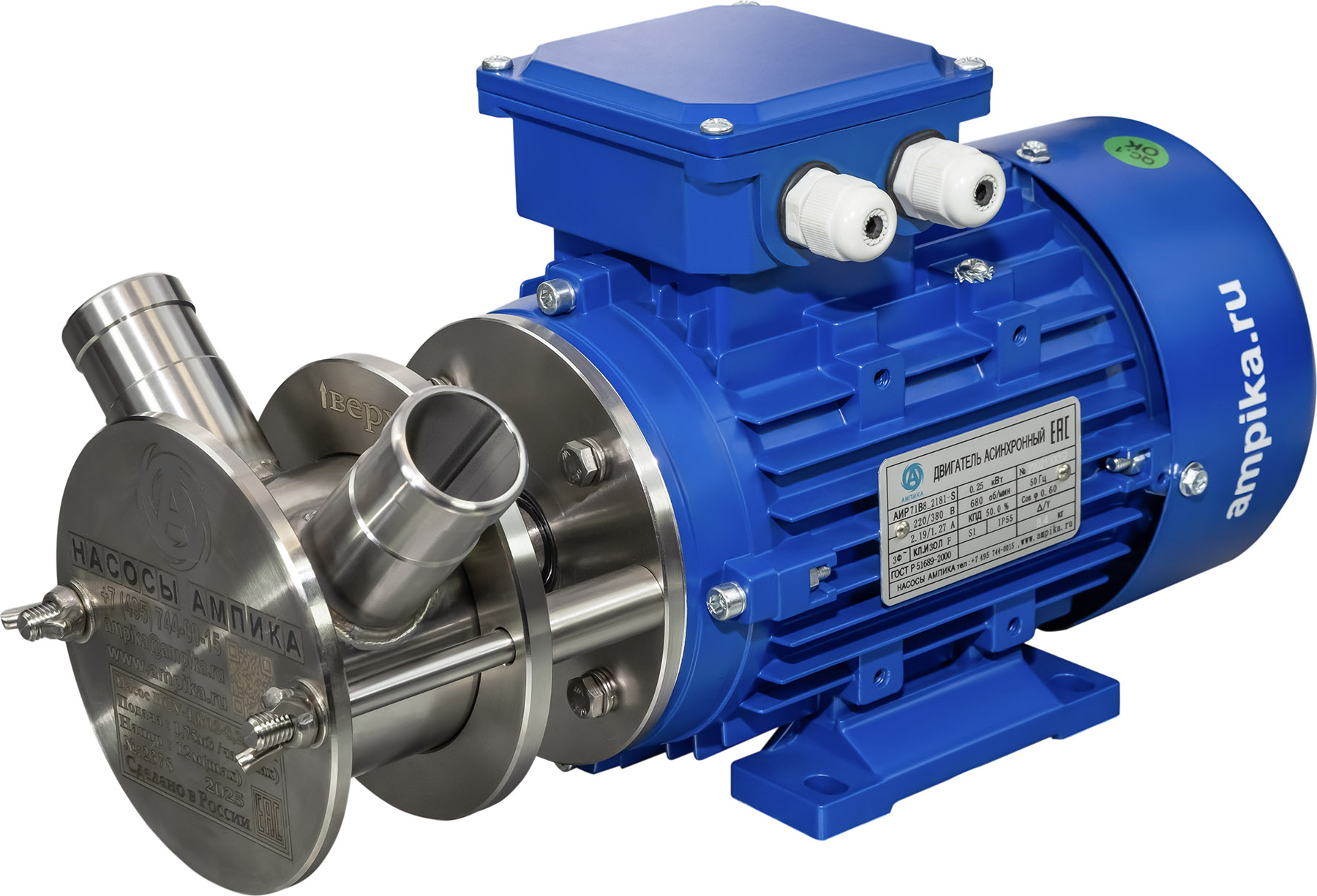

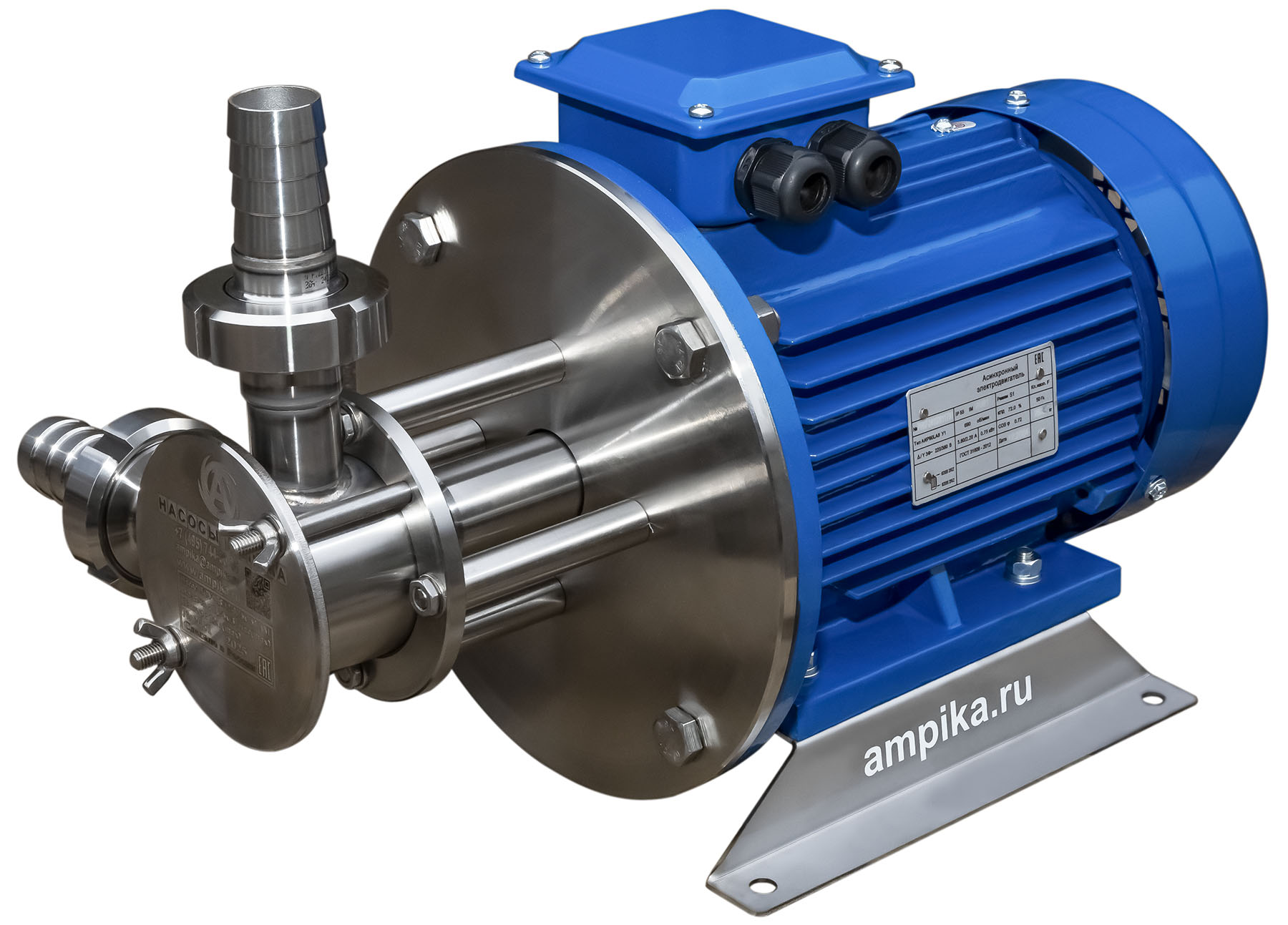

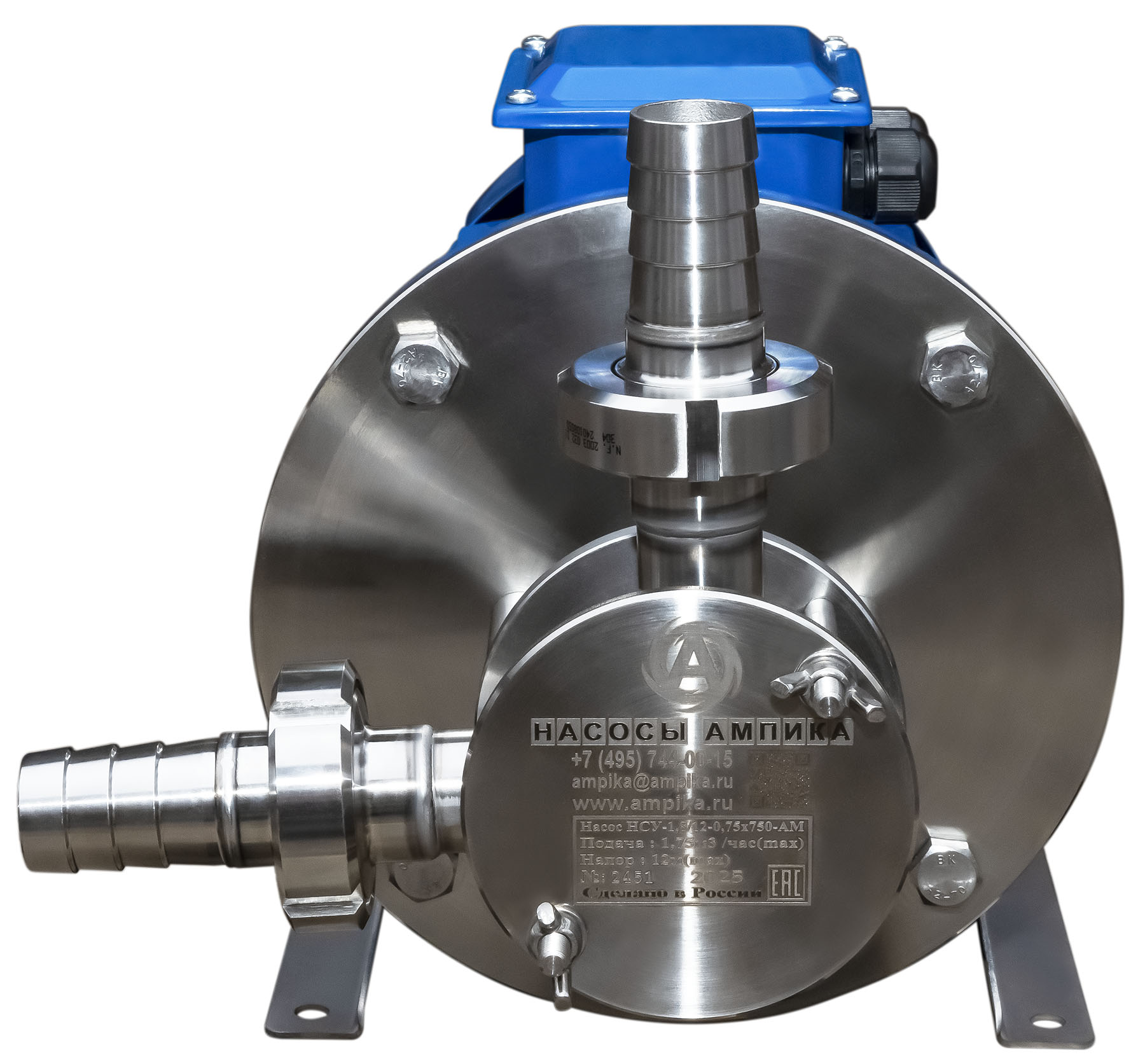

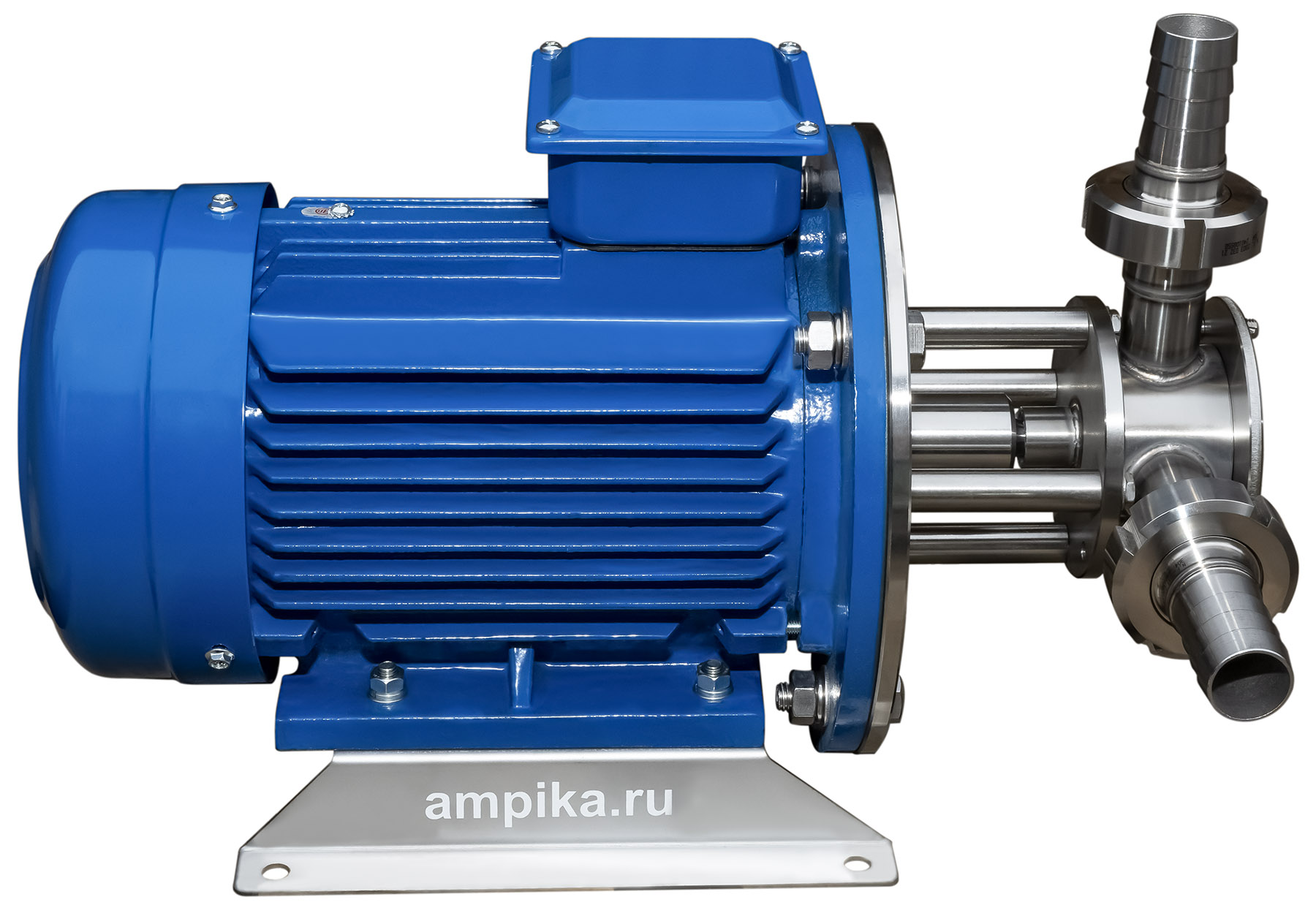

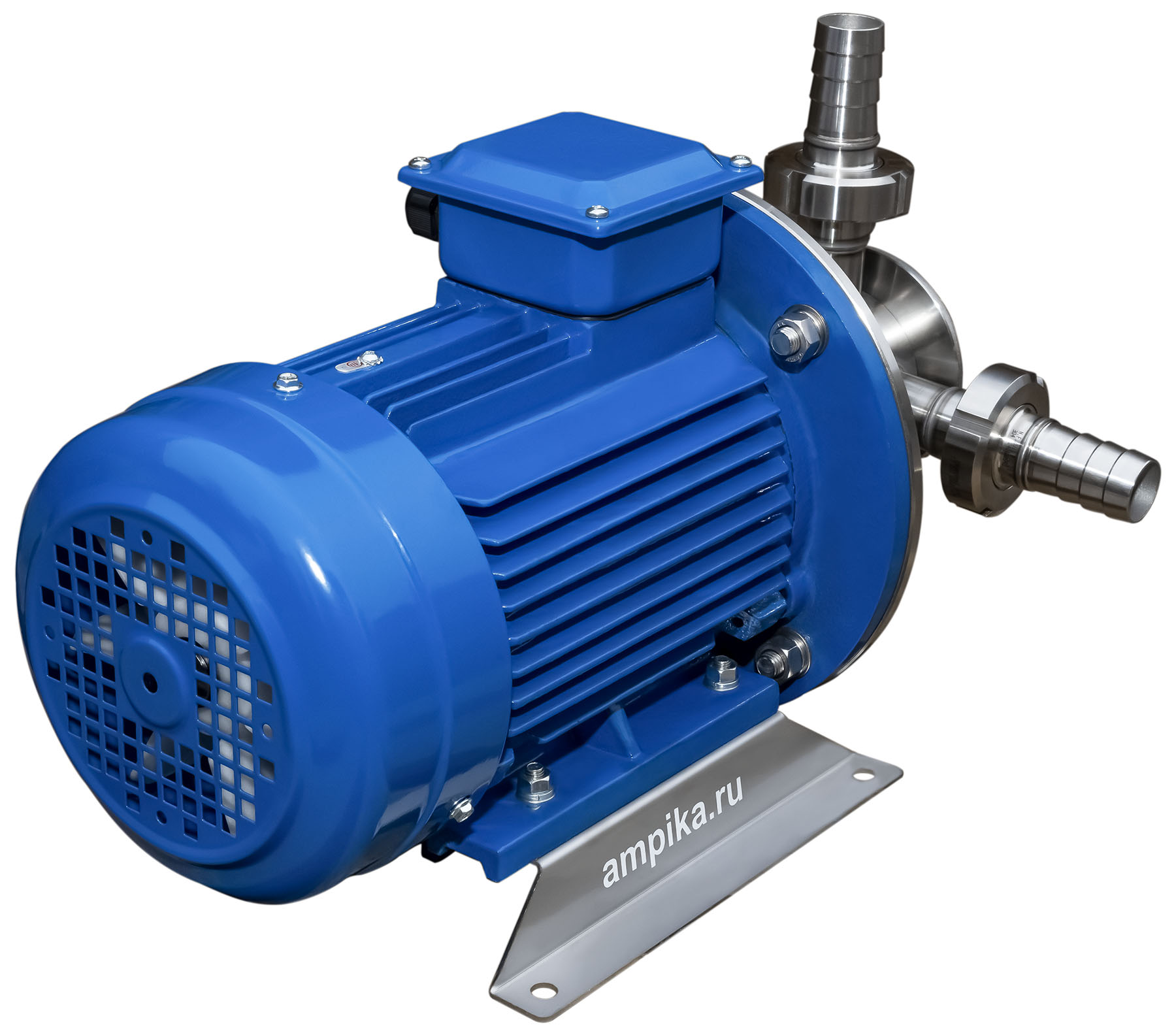

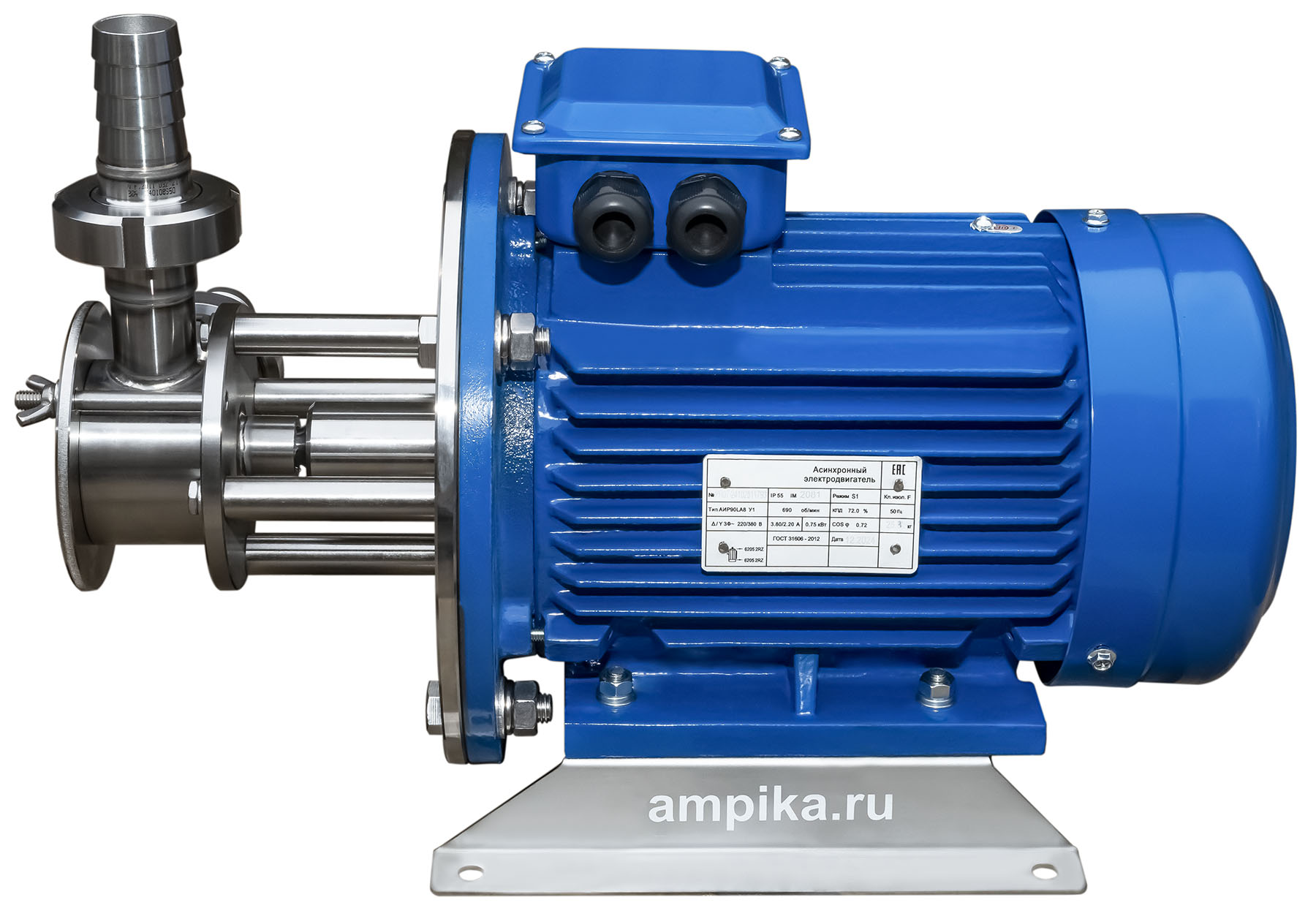

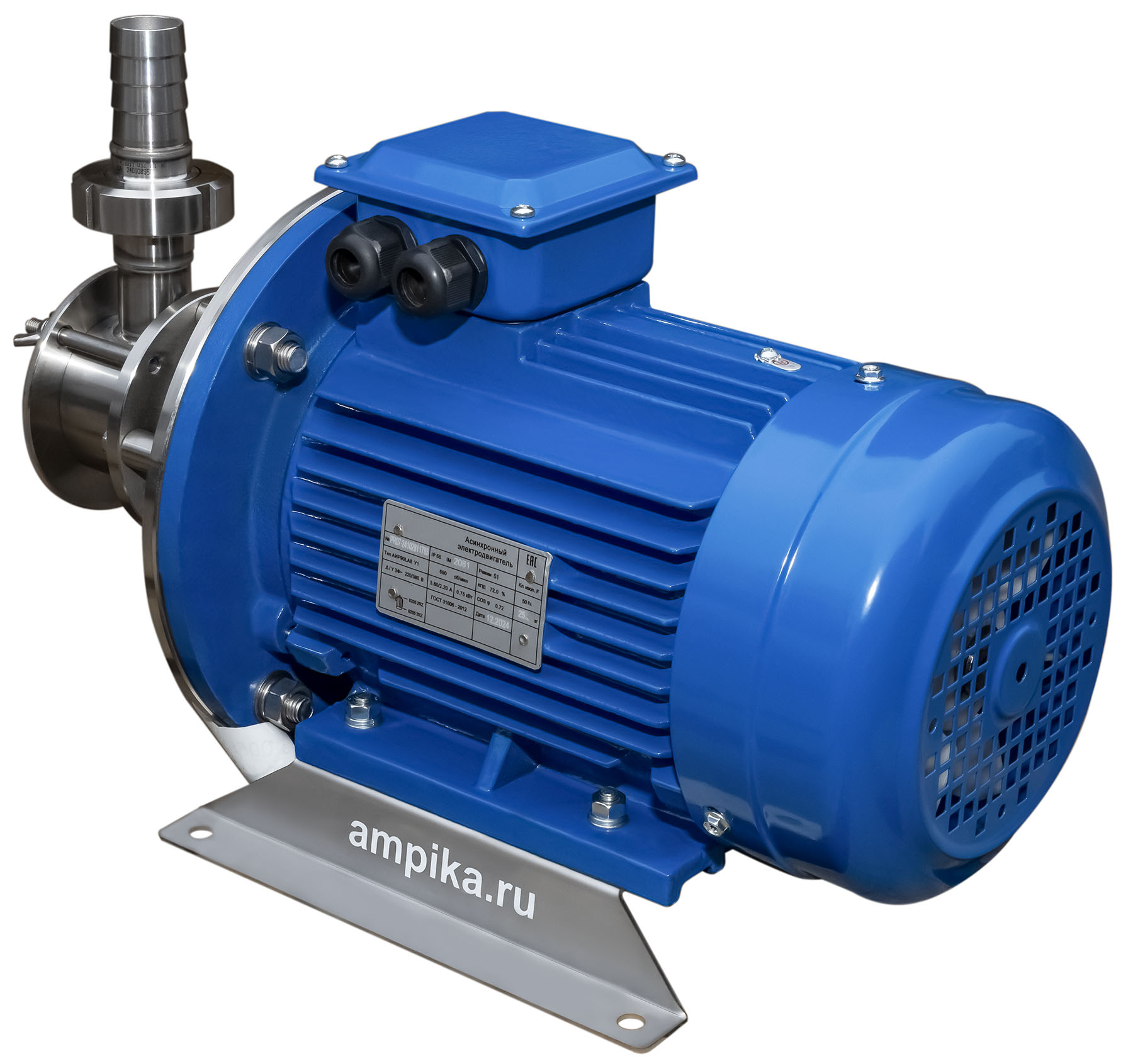

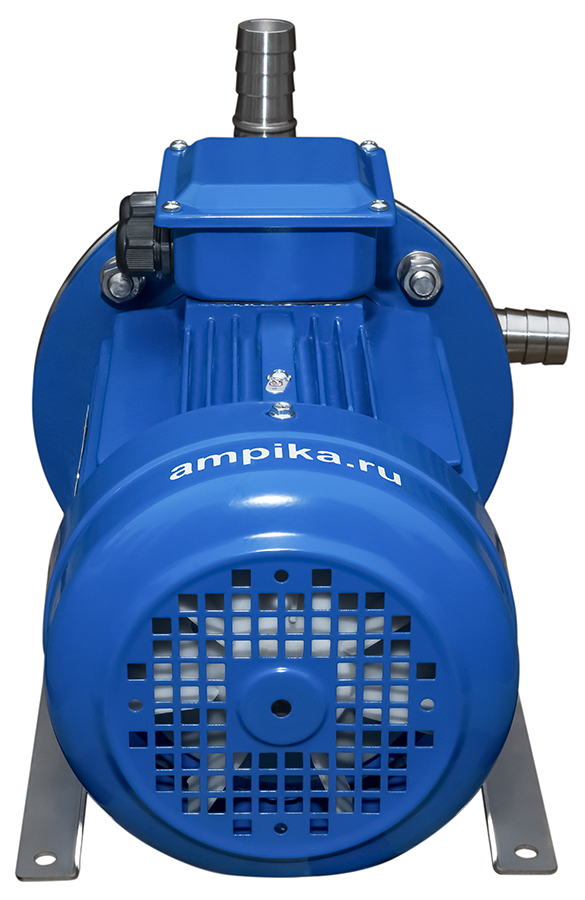

На фото изображены насосы НСУ в обычном и пищевом исполнении, а также схемы расположения патрубков.

Так же вы можете скачать/просмотреть 3D модель перейдя по ссылкам ниже (ПКМ - "правая кнопка мыши"):

1. Модель НСУ-3/16-0,75-АМ исполнение V - Скачать (формат step, ПКМ->сохранить)
2. Модель НСУ-3/16-0,75-АМ исполнение L - Скачать (формат step, ПКМ->сохранить)
3. Модель НСУ-4-АМ (ВЗР) исполнение V - Скачать (формат step, ПКМ->сохранить)
4. Модель НСУ-4-АМ (ВЗР) исполнение L - Скачать (формат step, ПКМ->сохранить)

Дополнение к описанию: Насос импеллерный тихоходный НСУ-1,8/12-0,75х750-АМ с манжетным уплотнением, с молочными гайками Ду32, со штуцерами под шланг ДУ32 оснащён относительно мощным трёхфазным электродвигателем с низкой частотой вращения.
Он предназначен для перекачивания жидких и средневязких веществ, в том числе и горячих, неагрессивных к материалам насоса, а также веществ, содержащих твёрдые включения с размером частиц до 3 мм. Вот примеры реально перекачиваемых этим насосом жидкостей: смесь на основе вазелинового масла и экокремния, водный раствор жидкого стекла, молочко для тела, блинное тесто, сметана, мягкое пищевое желе, паштет, концентрированный сок, мармелад, кетчуп, майонез, соусы, жидкая сметана, маргарин, кефир, майонез, хумус.
Основным преимуществом этих насосов является то, что при транспортировке продукта целостность его структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. Насосы с мягким ротором НСУ-АМ надёжны и удобны в обслуживании, по завершении перекачивания их легко разобрать, промыть и собрать обратно.
Высота самовсасывания - до 2-3метров, в зависимости от условий (диаметр трубопровода, вязкость и плотность жидкости).
Температура перекачиваемой жидкости - до +90ºC.
Уплотнение вала - МАНЖЕТНОЕ (3 последовательно установленные манжеты).
Исполнение этого насоса - с молочными гайками Ду32, со штуцерами под шланг с Ду32.

Стандартное исполнение
- с импеллером из пищевой резины,

МАРКИРОВКА НСУ-1,8/12-0,75х750-АМ:
- НСУ - насос самовсасывающий универсальный (крыльчатка 74х51 мм),
- 1,8 - производительность в кубометрах в час (номинальная, по воде),
- 12 - напор в метрах водяного столба (номинальный, по воде),
- 0,75 - мощность электродвигателя, кВт,
- 750 - номинальные обороты электродвигателя, об./мин.,
- АМ - производство Ампика.

ПРЕИМУЩЕСТВА:
- МАНЖЕНТНОЕ уплотнение вала лучше работает с липкими, вязкими и кристаллизующимися жидкостями (сиропами, медом, тестом и т.п.).
Стоимость манжетного уплотнения в несколько раз меньше стоимости торцевого уплотнения,
- насосная часть разбирается путем откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро промывать все детали проточной части,
- проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
- импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
- на фланце, который крепится к двигателю, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,
- российское производство (Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
- минимальные сроки изготовления и поставки, складское наличие,
