Пищевые насосы для вязких жидкостей (ОНВ, ОРА-2, ОРА-10, НРМ, ШНК)
Пищевые насосы для вязких жидкостей (ОНВ, ОРА-2, ОРА-10, НРМ, ШНК)
Насосы импеллерные типа НСУ-АМ
НАЗНАЧЕНИЕ: Насос импеллерный марки НСУ-АМ предназначен для перекачивания жидких и средневязких веществ, неагрессивных к материалам насоса, а также веществ, содержащих твердые включения с размером частиц до 3 мм. Например: молоко, кефир, йогурт, жидкая сметана, майонез, соус, яблочное пюре, масло, дизельное топливо, бензин, нефть, и т.п.
Основным преимуществом данной марки насосов заключается в том, что при транспортировке продукта целостность структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. НСУ-АМ надёжен и удобен в обслуживании, его легко разобрать, промыть и собрать обратно.
Высота самовсасывания НСУ-АМ - до 2-5 метров, в зависимости от условий и оборотов ротора.
Температура перекачиваемой жидкости - до +90С.
Уплотнение вала - одинарное торцевое, материалы зависят от конкретного исполнения. Для жидкостей со взвешенными частицами и липких веществ возможно исполнение с сальниковым уплотнением.
Стандартное исполнение - со штуцерами под шланг внутренним диаметром 32 мм, возможно изготовление с пищевыми гайками.
Возможна установка различных импеллеров:
- из маслобензостойкой (МБС) резины,
- из пищевой резины,
- из щелочестойкой резины.
МАРКИРОВКА:
НСУ-1,8/12-0,25-АМ (с ЧРП) - НСУ - Насос Самовсасывающий Универсальный (крыльчатка 74х51 мм),
- 1,8 - производительность в кубометрах в час (номинальная, по воде),
- 12 - напор в метрах водяного столба (номинальный, по воде),
- 0,25 - мощность электродвигателя, кВт,
- АМ - производство Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - с механическим вариатором,
- c ЧРП - с частотно-регулируемым приводом и дополнительным вентилятором принудительного охлаждения, (вентилятор нужен, т.к. при снижении оборотов эффективность встроенного вентилятора падает и он не может нормально охлаждать двигатель),
- большой фланец - фланец выполнен по ГОСТ исполнение IM2081, с наконечником вала.
ПРЕИМУЩЕСТВА: - за счет использования малого фланца, уменьшаются габариты насоса (только в общепромышленном исполнении, 71 высоты),
- вал насоса цельный, без наконечников и удлинителей, что положительно сказывается на долговечности,
- насосная часть разбирается путём откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро разбирать насос для промывки,
- проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
- импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
- на фланце, который крепится к э/д, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,
- российское производство (производитель - фирма Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
- минимальные сроки изготовления и поставки, складское наличие,
- возможность изготовления нестандартных моделей по ТУ заказчика.
ВНИМАНИЕ!!! Насосы с оборотами 3000 об/мин НЕ ПРЕДНАЗНАЧАЮТСЯ для непрерывной работы и не могут качать вязкие жидкости!!!
При необходимости перекачивать вязкие жидкости, консультируйтесь с нашими специалистами.
В стандартном исполнении насосы НСУ поставляются со штуцерами под шланг Ду32 мм, расположенными по схеме "V".
Возможно изготовления с молочными гайками и с расположением патрубков по схеме "L".
Цены на данные исполнения указаны в таблице.
Насосы НСУ-3/16-2,2-АМ (НСУ-3/2,2) с молочными гайками Ду50 и НСУ-2,5/12-1,5-АМ (НСУ-3/1,5) с молочными гайками Ду50 изготавливаются с патрубками по схеме "L" и молочными муфтами Ду50.
Насос НСУ-2,4/16-0,75-МВ (с вариатором) изготавливается по схеме "L" с молочными муфтами Ду32.
На фото изображены насосы НСУ в обычном и пищевом исполнении, а также схемы расположения патрубков.
Так же вы можете скачать/просмотреть 3D модель перейдя по ссылкам ниже (ПКМ - "правая кнопка мыши"):
1. Модель НСУ-3/16-0,75-АМ исполнение V - Скачать (формат step, ПКМ->сохранить)
2. Модель НСУ-3/16-0,75-АМ исполнение L - Скачать (формат step, ПКМ->сохранить)
3. Модель НСУ-4-АМ (ВЗР) исполнение V - Скачать (формат step, ПКМ->сохранить)
4. Модель НСУ-4-АМ (ВЗР) исполнение L - Скачать (формат step, ПКМ->сохранить)
Самовсасывающие импеллерные насосы типа 2НСУ (аналог FIP40)
Насосы с мягким ротором среднего размера серии 2НСУ предназначены для перекачки пищевых продуктов, таких как: сметана, майонез, кетчуп, соки, молоко, масла, пивной затор, пивное сусло и т.п. нейтральные жидкости (например: пенообразователь, глицерин, крахмальный клейстер, жидкое мыло...) при температуре до +90ºC. Возможно перекачивание жидкостей с частицами до 5 мм.
Насос самовсасывающий, высота самовсасывания - до 6 метров. Максимальное создаваемое давление - 4,5 атм. Проточная часть выполнена из нержавейки 12Х18Н10Т. Уплотнение вала - одинарное торцевое. Для жидкостей со взвешенными частицами и липких веществ возможно исполнение с сальниковым уплотнением.
Насосы 2НСУ являются аналогами насосов FIP40 компании Jonson Pumps, но при этом имеют гораздо более приятную цену вследствие импортозамещения.
Пример расшифровки маркировки насоса: 2НСУ-4,5/45-0,55-АМ - 2 - типоразмер крыльчатки увеличен (FIP40, диаметр 95 мм, высота 63 мм) по сравнению с базовой,
- НСУ - насос самовсасывающий универсальный,
- 4,5 - максимальная производительность в кубометрах в час (по воде, при свободном изливе),
- 45 - максимальный напор в метрах водяного столба (по воде),
- 0,55 - мощность электродвигателя в кВт,
- АМ - производитель Ампика.
Возможные опции (заказные варианты исполнения):
- взр. - взрывозащищенный электродвигатель,
- МВ - насос с механическим вариатором скорости вращения,
- c ЧРП - с частотно-регулируемым приводом электродвигателя и дополнительным вентилятором принудительного охлаждения (вентилятор нужен, т.к. при снижении оборотов мотора эффективность встроенного вентилятора падает, и он не может нормально охлаждать двигатель).
Стандартное исполнение вход-выход: молочные муфты Ду38 мм. Возможно изготовление с молочными муфтами Ду50 мм, либо со штуцерами под шланг.
ВНИМАНИЕ! Если требуется работа насоса с частотным преобразователем, ОБЯЗАТЕЛЬНО нужно сообщить об этом при заказе насоса! В этом случае устанавливается более мощный электродвигатель, т.к. на низкой частоте у стандартного электродвигателя не хватает пускового момента.
Насосы с мягким ротором 3НСУ предназначены для перекачки пищевых продуктов, таких как: сметана, майонез, кетчуп, соки, молоко, масла, пивной затор, пивное сусло и т.п. нейтральные жидкости (например: пенообразователь, глицерин, крахмальный клейстер, жидкое мыло...) при температуре до +90С. Возможно перекачивание жидкостей с частицами до 7 мм.
Насосы серии 3НСУ самовсасывающие, высота самовсасывания - до 4 метров. Максимальное создаваемое насосом давление - 3 атм. Проточная часть выполнена из нержавейки 12Х18Н10Т. Уплотнение вала - одинарное торцевое.
Насос является аналогом насосов FIP50 компании Jonson Pumps, но при этом имеет гораздо более приятную цену вследствие импортозамещения.
Пример расшифровки маркировки насоса: 3НСУ-14/25-1,5-АМ (с ЧРП) - 3 - типоразмер крыльчатки увеличен (FIP50, диаметр 118 мм, высота 89 мм),
- НСУ - насос самовсасывающий универсальный,
- 14 - максимальная производительность в кубометрах в час (по воде, при свободном изливе),
- 25 - максимальный напор в метрах водяного столба (по воде),
- 1,5 - мощность электродвигателя, кВт,
- АМ - производитель Ампика,
- взр. - взрывозащищенный электродвигатель,
- МВ - насос с механическим вариатором скорости вращения,
- c ЧРП - с частотно-регулируемым приводом электродвигателя и дополнительным вентилятором принудительного охлаждения (вентилятор нужен, т.к. при снижении оборотов мотора эффективность встроенного вентилятора падает, и он не может нормально охлаждать двигатель).
Стандартное исполнение вход-выход: молочные муфты Ду50 мм.
Возможно изготовление со штуцерами под шланг Ду50 мм.
Для работы с частотным преобразователем мы предлагаем такую модель: 3НСУ-24/30-4,0-АМ (с э/д 4 кВт для работы с ЧРП). Установка более мощного двигателя позволяет запускать насос на низких оборотах.
Можно работать без дополнительного внешнего вентилятора на частотах до 20 Гц.
При снижении частоты ниже 20Гц, требуется установка дополнительного вентилятора принудительного охлаждения.
Мы можем укомплектовать насос таким вентилятором, если он необходим.
ВНИМАНИЕ! Если требуется работа насоса с частотным преобразователем, ОБЯЗАТЕЛЬНО нужно сообщить об этом при заказе насоса! В этом случае устанавливается более мощный электродвигатель, т.к. на низкой частоте у стандартного электродвигателя не хватает пускового момента.
Пищевые винтовые насосы серии Бурун®-СХ – переносные самовсасывающие винтовые насосы для перекачивания воды, пищевых продуктов средней и высокой вязкости (примеры: жидкое тесто, сметана, масла, пищевые кремы и наполнители, соусы, джемы, мёд, варенье, кетчуп и мн. др.), где нежелательно их перемешивание и вспенивание.
Рабочая температура жидкости при работе в постоянном режиме - до +35ºC, кратковременно (не более 20 минут в час) - до +70ºC. При установке специальной обоймы возможна кратковременная работа до +150ºC.
Высота самовсасывания - до 5 метров.
Максимальная вязкость:
- до 1000 сСт у насоса Бурун СХ 3,6/4-0,75/2 во всех модификациях;
- до 2000 сСт у насосов Бурун СХ 0,3/4 , Бурун СХ 1,8/4 , Бурун СХ 3,6/4-0,75/4 и Бурун СХ 6/4;
- до 3000 сСт у насосов Бурун СХ 0,9/4 и Бурун СХ 1,2/4.
Преимущества пищевых насосов серии БУРУН СХ : - равномерный не пульсирующий поток перекачиваемой жидкости. Благодаря этому работа винтовых электронасосов не приводит к разрушению структуры продукта и вспениванию:
высокая способность к самовсасыванию,
- простота конструкции, обеспечивающая удобство обслуживания насоса: бурун состоит из трех основных частей: нержавеющего винта, обоймы и торцевого уплотнения,
- высокое давление насоса при небольшом габарите обеспечивается конструкцией обоймы с саморегулирующим зазором. Зазор между рабочей поверхностью винта и обоймы остается постоянным при увеличении давления,
- возможность использования в качестве дозатора (при установке частотного преобразователя).
Пример расшифровки условного обозначения
Бурун СХ 3,6/4-(М)0,75/2-Б: - "Бурун СХ" - марка пищевых винтовых насосов,
- "3,6" - МАКСИМАЛЬНАЯ производительность насоса в м³/час,
- "4" - МАКСИМАЛЬНОЕ давление насоса в атм.,
- "М" - напряжение питания 220В (без "М" - 380В),
- "0,75" - мощность электродвигателя, кВт,
- "2" - количество полюсов э/д, показывает частоту вращения вала
("2" - 2900 об./мин., "4" - 1450, "6" - 1000, "8" - 750).
- "Б" - исполнение насоса по эластомеру (материал статора).
Насосы комплектуются статорами (обоймами) из следующих материалов:
- "А" - АН-140, химстойкая резина (EPDM),
- "Р" - 38-ПС-04, пищевая резина черная (EPDM),
- "Б" - 25-52-563, пищевая резина белая (NBR),
- без буквенного обозначения - ИРП 1068, резина МБС (маслобензостойкая)).
В комплект поставки входят штуцеры под шланг и одна запасная обойма.
ВНИМАНИЕ! В таблице указаны МАКСИМАЛЬНЫЕ параметры подачи при нулевом напоре.
Для подбора характеристик насосов следует пользоваться диаграммой работы насосов.
Скачать ее можно по ссылке под таблицей.
Для просмотра запчастей, нужно зайти в конкретную модель насоса и посмотреть вкладку "запчасти". Почти всё и всегда Ампика держит в наличии на складе, цены на сайте стараемся поддерживать актуальными.
Винтовые насосы типа ВН-5 / ВН-12 с мотор-редуктором
НАЗНАЧЕНИЕ:
Винтовые насосы серии ВН-5 и ВН_12 предназначены для перекачивания жидких и пастообразных сред, в том числе абразивных суспензий высокой вязкости, таких как: меласса, патока, масла, флокулянты, ПАВы (например, лаутресульфат натрия), ил, и т.п.
Возможна перекачка продуктов с частицами до 3 мм для насоса ВН-5 и до 5 мм для насосов ВН-12.
Температура перекачиваемой жидкости до +90С. Проточная часть изготовлена из нержавеющей стали 12Х18Н10Т, статор из МБС резины или полиуретана, уплотнение вала - торцевое (витон или EPDM). Винn, торсион - 40Х13. Карданы обрезиненные, с БРС из стали.
Преимуществом данных насосов является возможность бережной перекачки продукта, без изменений структуры.
Насос укомплектованы мотор-редукторами, что обеспечивает пониженные обороты ротора и высокий крутящий момент. Это позволяет сильно повысить ресурс работы героторной пары и перекачивать вязкие жидкости.
В насосах возможно установить шнековый питатель (за дополнительную плату), что улучшает затекание жидкостей, которые имеют пониженную текучесть. По умолчанию, насосы изготавливаются без шнека.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
ВН-5-1,1/5-374 - ВН - винтовой насос,
- 5 - типоразмер героторной пары (0,05 л/оборот винта)
- 1,1 - производительность в м3/час на воде,
- 5 - давление на воде, атм,
- 375 - обороты ротора,
- МВ - мотор-вариатор,
НОВИНКА! Появилась в линейке насосов модель ВН-1-0,38/3 МВ (с вариатором).
На данном насосе возможна регулировка производительности при помощи механического вариатора.

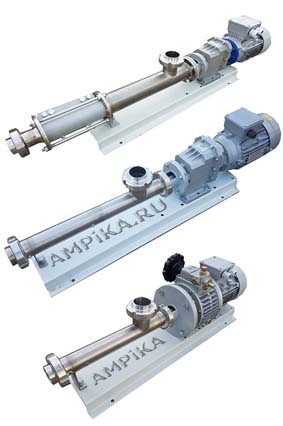

На фото снизу изображен винтовой насос в исполнении с открытым прямоугольным отверстием под крепление бункера (бункер изготавливается клиентом, исходя из технических нужд). В данном исполнении насос поставляется только под заказ.
Для просмотра запчастей, нужно зайти в конкретную модель насоса и посмотреть вкладку "запчасти".
Назначение: Винтовые насосы серии ОВН предназначены для перекачивания вязких жидкостей в пищевой и химической промышленности.
Температура перекачиваемой жидкости - до +80С в стандартном исполнении. Возможно изготовление насосов с рабочей температурой до +140С под заказ.
Уплотнение вала - торцевое. Материал проточной части - нержавеющая сталь AISI 304.
Размер частиц:
- для ОВН-2 (до 12 атм), ОВН-4 (до 6 атм), ОВН-6 (до 6 атм): твердые до 6 мм, мягкие до 9 мм,
- для ОВН-8: твердые до 8 мм, мягкие до 12 мм,
- для ОВН-6 (до 12 атм), ОВН-12 (до 6 атм), ОВН-18 (до 6 атм): твердые до 9 мм, мягкие до 13 мм,
- для ОВН-18 (до 12 атм), ОВН-36 (до 6 атм), ОВН-54 (до 6 атм): твердые до 14 мм, мягкие до 21 мм.
Насос представляет собой моноблочную конструкцию, что позволило снизить цену на него, по сравнению с традиционным решением, когда используется подшипниковая стойка.
Расшифровка обозначения: ОВН4-2,5/5
- "О" - насос для молочной промышленности,
- "ВН" - винтовой насос,
- "4" - производительность статора на 100 оборотов винта в литрах,
- "2,5" - производительность насоса в м3/час,
- "5" - давление насоса в атм.
Возможные варианты исполнения: - с байпассом (дает возможность работы на закрытый выход, например, для дозирования),
- с дополнительным штуцером для CIP мойки,
- во взрывозащищенном исполнении,
- со шнековым питателем,
- с мотор-редуктором.
ВНИМАНИЕ! Если требуется работа с частотным преобразователем, об этом нужно сообщать при заказе, т.к. со стандартным электродвигателем насос может не запускаться от частотника. В этом случае может потребоваться установка более мощного электродвигателя, а также дополнительного внешнего вентилятора, т.к. при снижении оборотов встроенная в э/д крыльчатка может перестать эффективно охлаждать электродвигатель и это может привести к его перегреву.
Частотный преобразователь следует выбирать на одну ступень больше, чем мощность электродвигателя и обязательно использовать частотный преобразователь с векторным управлением.
Одновинтовые пищевые насосы серии ОНВ используются в пищевой, химической и перерабатывающей промышленности, а также при производстве напитков и косметики.
Эти насосы предназначены для перекачивания вязких продуктов (возможно изготовление насосов для химически активных сред) с температурой не выше +80°С (возможно исполнение до +105°С под заказ).
Основные перекачиваемые продукты: сливки, сметана, кефир, творог, майонез, масла и т.п. вязкие жидкости неагрессивные к материалам насоса.
Пищевые винтовые насосы серии ОНВ способны бережно перекачивать продукты не разрушая их структуру.
Уплотнение вала насоса - торцевое.
Вход/выход: молочные шайки со штуцерами под приварку трубопроводов.
Возможно изготовление насоса с регулировкой подачи (механическим вариатором или частотным преобразователем).
Материалы проточной части: нержавеющая сталь 12Х18Н9Т и 40Х13.
Возможна установка статоров из различных эластомеров, которые выбираются исходя из свойств перекачиваемого продукта.
ВНИМАНИЕ! Если требуется работа с частотным преобразователем, об этом нужно сообщать при заказе, т.к. со стандартным электродвигателем насос может не запускаться от частотника. В этом случае может потребоваться установка более мощного электродвигателя, а также дополнительного внешнего вентилятора, т.к. при снижении оборотов встроенная в э/д крыльчатка может перестать эффективно охлаждать электродвигатель и это может привести к его перегреву.
Частотный преобразователь следует выбирать на одну ступень больше, чем мощность электродвигателя и обязательно использовать частотный преобразователь с векторным управлением.
Насосы для бочки типа ВНП /краски, клеи, масла, сметана, кетчуп, майонез и т.п/
Назначение: Полупогружные винтовые (героторные) насосы серии ВНП предназначены для выкачивания продуктов с вязкостью до 10000 мПа*с из бочек 200 л, 60 л, фляг (глубина погружения 1000 мм) и из еврокубов (глубина погружения 1200 мм). Выпускаются в двух исполнениях: промышленном и пищевом. Промышленные насосы предназначены для таких жидкостей как краски на водной основе, лаки на водной основе, масла, дизельное топливо, клеи на водной основе, эпоксидные смолы и т.п. жидкости.
ВНИМАНИЕ! Насосы НЕ ПРЕДНАЗНАЧЕНЫ!!! для полиэфирных смол, отвердителей, кислот, растворителей!!!
Насосы в пищевом исполнении могут применяться для таких продуктов как: пищевые масла, концентраты соков, майонез, сметана, мед, некоторые щелочные жидкости и т.п.
Насосы с мотор-редуктором способны перекачивать жидкости с вязкостью до 30000 мПа*с. В стандартном исполнении обороты винта 490 об/мин. Под заказ возможно изготовление насосов с более низкими оборотами.
Насосы в кислотостойком исполнении (с проточной частью, винтом и торсионом из 12Х18Н10Т, обоймой и уплотнением из FKM (витона), исполнение AISI304, FKM могут перекачивать некоторые (не любые!!!) кислотные жидкости с PH до 3, такие как: азотная кислота до 50%, ортофосфорная кислота до 70%, масла, топливо и т.п. жидкости, не вступающие в реакцию с материалами насоса.
ВНИМАНИЕ! Насос в таком исполнении не может применяться для перекачки растворителей, щелочей, хлорсодержащих жидкостей.
Уточняйте возможность работы насоса с конкретной жидкостью у поставщика!!!
Размер частиц: до 1 мм для ВНП-1, до 3 мм для ВНП-3, ВНП-5 (до 10% по объему).
Технические характеристики: 1) глубина погружения:
- 1000 мм для промышленного исполнения,
- 1200 мм для пищевого исполнения, кислотостойкого исполнения (AISI304, FKM) и насосов с мотор-редуктором.
Возможно изготовление с глубиной погружения до 2000 мм под заказ.
2) Материал проточной части (трубы) – AISI 304,
3) Материалы внутренних деталей (винт, торсион, наконечник вала э/д, фланец под торцевое уплотнение):
- для промышленного исполнения: 40Х13. Винт закаленный,
- для пищевого и кислотостойкого исполнения: AISI304, 12Х18Н10Т,
4) Уплотнение вала торцевое, с парой из карбида кремния.
Эластомеры:
- для промышленного и кислотостойкого исполнения: витон (фторкаучук),
- для пищевого исполнения:EPDM,
5) Материал обоймы:
- для промышленного исполнения: полиуретан (самый износостойкий материал).
Возможна установка черной МБС резины.
- для пищевого исполнения: 25-52-563 (МБС),
- для кислотостойкого исполнения: FKM (витон).
6) Диаметр погружной части: 53 мм,
7) выход насоса – штуцер под шланг (размер смотрите в таблице).
Для насосов с мотор-редуктором (ВНП-МР) и насосов в пищевом исполнении дополнительно устанавливается молочная муфта для возможности быстрого снятия/установки шланга.
8) Электродвигатель: по умолчанию асинхронный, 380В, IP54, с возможностью постоянной работы. В моделях на 220В (прописано в маркировке) – привод от дрели. Возможна периодическая работы.
Возможна комплектация электродвигателем во взрывозащищенном исполнении (только на 380В).
*Насосы ВНП-3 могут изготавливаться с увеличенным давлением нагнетания (см. таблицу).
Насосы типа ОНВП - бочковые винтовые насосы. Предназначены для перекачивания продукта из бочек, фляг и т.п. Используются для подачи продуктов водной и высоковязкой (только ОНВП2)консистенции. Просты в конструкции, удобны в обслуживании и имеют минимальное воздействие на продукт. Эти насосы применяется для работы в мобильных и стационарных условиях, изготовлены из высококачественных материалов (нержавеющая сталь 12Х18Н9Т).
Глубина погружения насоса — 500–1200 (стандартная глубина погружения 1200 мм).
Назначение: Пластинчато-роторный насос серии ОПН предназначен для перекачки вязких сред и паст, с вязкостью до 20 000 мПа*с при температуре до +60С.
Например, насос идеально подходит для перекачивания шоколадных масс. Корпус насоса имеет рубашку водяного обогрева.
Технические характеристики: - тип насоса - пластинчато-роторный,
- материал корпуса - 12Х18Н10Т (AISI304),
- уплотнение вала - манжетное, из полиуретана,
- рубашка водяного обогрева. Подвод воды - штуцеры наружной резьбой 1/2`` BSP,
- вход/выход - молочная муфта Ду32,
- мотор-редуктор с оборотами 140...200 об/мин,
- питание - 380В, 50Гц (возможно исполнение на 220В).
Ж6-ВНП-10/32 – пищевая насосная установка, состоящая и поршневого насоса двойного действия, редуктора, приводного электродвигателя и защитно-отключающего устройства, смонтированных на ручной передвижной тележке. Предназначена для перекачивания сусла, вин, виноматериалов, фруктовых соков, а также подсолнечного масла при температуре от +5 до +40 С и других жидкостей с плотностью до 1095 кг/м3, вязкостью не более 4,46 10-6 м2/с, максимальной температурой до 60 С, концентрацией твердых неабразивных частиц не более 150 г/л.
Проточная часть – латунь.
Уплотнение штока поршня – мягкий сальник.
Назначение: Кулачковые насосы типа КН предназначены для перекачивания вязких жидкостей (максимальная вязкость до 100 000 мПа*с) при температуре до +120ºC. Насосы КН могут бережно перекачивать пищевые жидкости без разрушения их структуры. Проточная часть, роторы, вал изготовлены из пищевой стали AISI316, уплотнение вала - торцевое (SIC-SIC-Viton или TC-SIC-Viton). Обработка внутренних поверхностей насоса: Ra 3,2-1,6.
В стандартном исполнении насосы комплектуются трёхлепестковыми или двухлепестковыми роторами. Поставляются как с рубашкой обогрева ("РО"), так и без неё.
Кулачковые насосы - это насосы объёмного типа. То есть подача зависит от оборотов, давление - от мощности привода, вязкости и многих других параметров.
Исполнение конкретного насосного агрегата (обороты валов роторов, мощность электродвигателя, создаваемое давление) зависит от свойств жидкости, сопротивления трубопроводов, температуры и подбирается после расчёта.
Вход/выход - клампы с ответной частью под приварку (см. размеры в таблице).
ВНИМАНИЕ!!! Давление, указанное в таблице, насосы развивают при вязкости жидкости от 1000 мПа*с. При низких оборотах и низкой вязкости давление на выходе насоса может сильно упасть.
Для правильного подбора оборудования обращайтесь к нашим специалистам!
В продаже есть как готовые решения (насосы с мотор-вариатором), так и отдельно "голые головы" насосов, которые по желанию клиента мы можем агрегатировать с мотор-редукторами после проведения расчётов по каждому конкретному техзаданию.
В насосах в исполнении с мотор-вариатором ("МВ") возможна механическая регулировка подачи. В таблице указаны возможные диапазоны подачи насосов и создаваемого давления.
Размеры пропускаемых частиц:
- для 3-х лепестковых роторов: до 8 мм для КН-006, до 11 мм для КН-015, до 13 мм для КН-032, до 17 мм для КН070, до 26 мм для КН-170, до 30 мм для КН320, КН-520 и КН-830,
- для 2-х лепестковых роторов: до 13 мм для КН-006, до 17 мм для КН-015, до 20 мм для КН-032, до 26 мм для КН070, до 40 мм для КН-170, до 46 мм для КН320, КН-520 и КН-830,
Возможно доработать насосы (кроме КН-006) и установить вспомогательное уплотнение для возможности промывки торцевого уплотнения. Данная опция оговаривается при заказе.
ВНИМАНИЕ!!! При большой вязкости и большом давлении, может потребоваться установка "головы" большего типоразмера.
Для правильного подбора оборудования обращайтесь к нашим специалистам.
Расшифровка обозначения: КН-015-П/РО-МВ(МР) (2К)(ПГ) (200-500) с э/д 1,5 кВт
- "КН" - кулачковый насос,
- "015" - производительность насоса в литрах за 100 оборотов вала насоса (015 = 0,15 л/оборот),
- "П" - с возможностью промывки уплотнения,
- "РО" - с рубашкой водяного обогрева (без "РО" - без обогрева),
- "МВ" - с мотор-вариатором (с возможностью плавно изменять скорость вращения вала насоса),
- "МР" - с мотор-редуктором (с фиксированными оборотами),
- "(2К)" - с двухкулачковыми роторами типа бабочка (серповидными),
- "(ПГ)" - с прямоугольной горловиной,
- "(200-500)" - диапазон регулировки оборотов на вариаторе в об./мин.,
- "с э/д 1,5 кВт" - мощность электродвигателя,
- "б/д, б/р" - без двигателя, без рамы: просто "голова" (проточная часть) насоса, без мотор-редуктора, муфты.
ВНИМАНИЕ!!! Насосные агрегаты КН-006-МВ (200-800) с э/д 0,75 кВт имеют повышенные обороты и могут применяться для вязких жидкостей при оборотах до 300-350 об./мин. При работе на оборотах от 400 до 800 об./мин. насосы возможно использовать только для жидкостей с вязкостью до 1000 мПа*с.
Роторные, или, как их ещё называют, кулачковые, коловратные насосы типа ОРА предназначены для перекачивания по трубам вязких молочных, или иных пищевых продуктов (сливки, концентрированное и сгущенное молоко с концентрацией не менее 45%, смеси для мороженого, кисломолочные продукты) температурой до +90 С.
Уплотнение вала – торцевое.
Принцип действия:
Пищевой продукт через всасывающий патрубок насоса заполняет свободные промежутки между лепестками роторов и при их вращении порциями подается в нагнетательный трубопровод. При этом структурный состав продукта не изменяется. Возможно вращение роторов в обратную сторону, в зависимости от направления движения продукта.
Для просмотра фотографии насоса и его более детального описания, нажмите на марку интересующего вас агрегата в таблице снизу.
Шестеренный пищевой насос НШ-10 из AISI 304 (модернизированный НШБ-10)
Назначение Шестеренный насос НШ-10 предназначен для перекачивания по трубам молока и молочных продуктов (сливки), сахарных сиропов а также других жидкостей с вязкостью до 2000 мПа*с, неагрессивных к материалам насоса (например, краски, лаки, моторные масла, полиолы, изоционаты, флокулянты и т.п.), с температурой до +70ºC. Проточная часть - нержавеющая сталь AISI304. Шестерни - 14х18н2. Подшипники скольжения - бронза.
Уплотнение вала - сальниковая набивка.
(такое уплотнение позволяет работать с липкими жидкостями, жидкостями с содержанием растворителей).
Поджим сальникового уплотнения осуществляется затяжкой гайки.
Опоры регулируются по высоте.
Электродвигатель оснащен защитным кожухом из нержавеющей стали.
Насос является модификацией ранее выпускавшегося на этом же заводе насоса НШБ-10.
Основные параметры и размеры насоса 1. Подача 10 м3/ч
2. Рабочее давление:
– номинальное 0,20 МПа
– предельное 0,25 МПа
3. Двигатель:
– тип АИР 112МА6У3
– исполнение IМ 2081
– номинальная (установленная) мощность 3 кВт
– частота вращения 1000 об/мин
5. Потребляемая мощность насоса 3,9 кВт
6. Коэффициент полезного действия насоса при номинальной нагрузке 76%
7. Диаметр патрубков (всасывающего и нагнетательного) 50 мм
8. Габаритные размеры, мм, не более
– длина (L) 770 мм
– ширина 360 мм
– высота 420 мм
9. Занимаемая площадь 0,28 м2
10. Масса 90кг
Насос НРМ-2 предназначен для перекачивания пищевых продуктов с вязкостью до 100 см2/сек и температурой до +90ºС таких как сливок с высоким содержанием жира, кисломолочных продуктов, творожно-сывороточных смесей, сгущенного молока, смесей мороженого.
Насос НРМ-2 прост в обслуживании, легко разбирается и промывается. Проточная часть изготовлена из нержавеющей стали 12Х18Н9Т. Уплотнение вала – сильфонное торцевое.
Все детали соприкасающиеся с продуктом изготовлены из материалов допущенных для контакта с пищевыми продуктами Минздравом РФ.
Преимущества:
- Щадящее воздействие на продукт различной степени вязкости;
- Плавная регулировка подачи (от 0,5 до 2 м3/час);
- Простота в обслуживании и эксплуатации.
Роторные насосы серии ШНК(ОРА) относятся к насосам объемного типа и предназначены для перекачивания кисломолочных продуктов, творожно-сывороточных смесей, сливок с высоким содержанием жира, сгущенного молока, смесей мороженного и т.п.
Преимущества роторных (кулачковых) насосов серии ШНК(ОРА): - большая производительность при относительно небольших габаритах (сокращение занимаемой площади);
- возможность вертикального исполнения, что улучшает условия всасывания для сложных продуктов;
- возможность изготовления с рубашкой обогрева;
- простота в обслуживании и эксплуатации, легко промываются и разбираются;
- надежность и долговечность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОТОРНОГО НАСОСА ШНК(ОРА):
Температура продукта – до +85 0С;
Количество оборотов роторов – ШНК14-3/2(ОРА-3/2)-М и ШНК14-7/2(ОРА-7/2)-М 300 об/мин, ШНК14-5/2(ОРА-5/2)-М и ШНК14-10/2(ОРА-10/2)-М 400 об/мин;
Привод насоса через подшипниковый узел от электродвигателя. По желанию клиента возможна установка мотор-редуктора с понижающим числом оборотов.
Электродвигатель (общепромышленное исполнение (50Гц, IP54, У3):
Напряжение – 380 В;
Количество оборотов – ШНК14-3/2(ОРА-3/2)-М и ШНК14-7/2(ОРА-7/2)-М 750 об/мин, ШНК14-5/2(ОРА-5/2)-М и ШНК14-10/2(ОРА-10/2)-М 950 об/мин;
Уплотнение вала – торцевое уплотнение УСТ32 тип 2100(EPDM);
Материал проточной части насоса - нержавеющая сталь 12Х18Н10Т и 14Х17Н2;
Материал станины –нержавеющая сталь AISI304;
Вход/выход -молочная муфта, соединение Clamp, фланцы, штуцер "ёлочка" под шланг.
Расшифровка обозначения ШНК-14-3/2(ОРА-3/2)-МНР: ШНК-14 - тип насоса
/2 - 2х лепестковое исполнение кулачков по умолчанию, без (/2) - 3х лепестковое исполнение кулачков
Н - уплотнение валов - сальниковая набивка
Р - рубашка обогрева/охлаждения корпуса насоса
М - модернизация.
Дополнительно по желанию клиента возможна комплектация:
Н - набивка уплотнение валов роторного насоса - сальниковая набивка;
Обдув - принудительный обдув электродвигателя для работы на частотах 10...35 Гц
КОЖУХ - защитный кожух электропривода насоса (материал кожуха - нерж. сталь AISI304)
ЧП - частотный преобразователь для изменения производительности насоса.
ВНИМАНИЕ! Цена на сайте указана за насос БЕЗ кожуха на электродвигатель!
Шестеренные пищевые насосы типа ШНК ( вязкость – до 50000 сСт) /шоколад, патока/
Шестеренные насосы серии ШНК применяются для перекачивания жидких продуктов с температурой от +20 до +90°С, вязкостью до 505 см2/сек и плотностью до 1450 кг/м3.
Проточная часть этих насосов может быть выполнена как из чугуна, так и из латуни.
Возможно также исполнение с рубашкой подогрева перекачиваемого продукта в крышке насоса (варианты с индексом “Р”), а также с выносными подшипниками (оговаривается при заказе).
В насосах марки ШН7К(ШН7КР) проточная часть выполняется из чугуна. Они применяются в пищевой промышленности (для перекачивания шоколадных масс) и могут также быть использованы для перекачивания непищевых продуктов (в котельных - для подачи мазута).
Шестеренные насосы серии ШНК имеют гигиеническое заключение Министерства здравоохранения РФ и сертификат соответствия Госстандарта России
Назначение:
Шиберный насос АНШ-2 предназначен для перекачивания шоколадных масс и патоки в интервале температур от +20°С до +90°С.
Принцип действия:
Шиберный (роторно-пластинчатый) насос по форме вытеснителей и способу реализации вытесняемого объема относится к насосам, в которых вытеснители выполнены в виде пластин (шиберов), помещенных в радиальные пазы вращающегося ротора,а перемещаемые объемы замыкаются между двумя пластинами и по поверхностям ротора и статора.
Основные преимущества:
- простота конструкции,
- большой объем рабочих камер,
- рубашка обогрева,
- низкая частота вращения рабочих органов (120 об/мин),
- торцевое уплотнение вала,
- материал проточной части - чугун (Ч), латунь (Л).
