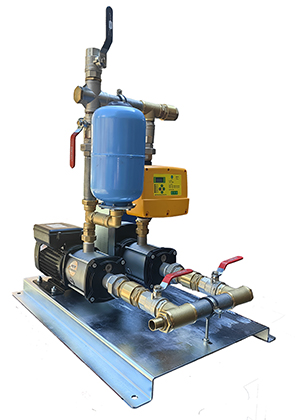

Станция 2ЦМН4-6 с блоком SKF-01 (220В)
Описание: Насосная установка 2ЦМН 4-6 с блоком SKF-01 предназначена для автоматического поддержания давления в трубопроводе. Температура жидкости до +45С.
Установка состоит из двух центробежных насосов, рамы, обвязки, гидроаккумулятора объемом 5 литров. Поточная часть насосов изготовлена из нержавеющей стали.
Алгоритм работы станции: при падении давления в системе включается первый насос, работа которого регулируется частотным преобразователем. Если первому насосу не хватает производительности, то включается второй насос, который работает в каскадном режиме (в режиме включения/выключения). При прекращении расхода воды, насосы автоматически отключаются.
Насосы не самовсасывающие.
Возможно подключение трубопроводов справа или слева.
Технические характеристики - 2 насоса: ЦМН 4-6 (380В) - основной насос, который работает с частотным преобразователем. ЦМН 4-6 (220В) - ведомый насос.
- возможность установки давления в диапазоне от 1 до 9 атм
(при отсутствии давления на входе, максимальное давление станции 4-5 атм.
Максимальное давление на входе в станцию - до 4 атм),
- регулировка частоты от 20 Гц до 60 Гц,
- давление включения установки на 0,5 атм ниже установленного рабочего давления,
- индикация рабочего давления,
- индикация работающих насосов,
- защита от сухого хода,
- степень защиты блока управления: IP65,
- напряжение питания: 220В.
*Максимальное давление в корпусе насоса не должно превышать 9 атм.
Насосная установка 2ЦНСГ-ЧРП состоит из двух вертикальных многоступенчатых насосов с корпусом из нержавеющей стали, с асинхронными электродвигателями и интеллектуальными преобразователями частоты. Насосы могут работать как отдельно, так и совместно, если один насос не может создать заданное давление.
Чтобы ресурс насосов был одинаковый, контроллер насоса меняет рабочий и ведомый насосы местами в автоматическом режиме.
Для быстрого выхода станции в рабочий режим при пуске, установка укомплектована двумя гидроаккумуляторами. Температура жидкости до +68˚С.
Проточная часть насоса изготовлена из нержавеющей стали AISI304.
Уплотнение вала одинарное торцевое.
Насосная станция отличается большой производительностью,
стабильной работой, низким уровнем шума, отличным дизайном,
компактной структурой, простотой установки и эксплуатации.
Установка может автоматически регулировать производительность (с помощью частотного преобразователя) в соответствии с потреблением воды, чтобы обеспечить
постоянное давление в трубопроводной сети и сделать работу системы более
эффективной и энергосберегающей.
Расшифровка обозначения 2ЦНСГ 4-50-ЧРП «2»- установка с двумя насосами,
«ЦНСГ» – тип насоса (вертикальный центробежный многосекционный)
«4» - производительность одного насоса в м3/час,
«50» - напор насоса в метрах водяного столба,
«ЧРП» - частотно-регулируемый привод.
Технический характеристики 1. Перекачиваемая среда - вода и подобные нейтральные жидкости с плотностью до 1000 кг/м3, не агрессивных к материалам насоса (скорость проникновения коррозии в материал проточной части не более 0,1 мм/год).
2. Температура окружающей среды: от -5℃ до +40℃;
3. Значение рН среды: 6,5 – 8,5;
4. Объемная доля твердых примесей не более 0,1%, а размер частиц не более 0,2 мм;
5. Диапазон колебаний напряжения составляет ±10% номинального значения.
6. Ннапряжение питания: трехфазное 380 В, 50 Гц;
7. Высота места установки не должна превышать 1000 м над уровнем моря;
8. В окружающем воздухе нет взрывоопасной веществ, а среда не содержит газов, которые могут разъедать металл и повреждать изоляцию;
9. Влажность окружающей среды: 10–90 % относительной влажности (без
конденсации);
10. Устройство отображения информации: светодиодный дисплей;
11. Коэффициент мощности: более 0,95;
12. Степень защиты: IP65.
Pedrollo CB2 COMBIPRESS - это системы для повышения давления, состоящие из двух электронасосов смонтированых в один блок. Работа насосов контролируется пультом управления, содержащим в себе электронные блоки низкого напряжения для управления реле давления, включением/выключением насосов, тепловой защитой и системой, предотвращающей ложные срабатывания насоса.
При увеличении потребления воды включается один или оба насоса последовательно. Это обеспечивает экономию энергии, так как включаются только те насосы, которые необходимы для обеспечения расхода воды. Электронный пульт управления включает насосы поочерёдно.
Насосы применяются для;
- чистой воды и химически неагрессивных жидкостей,
- повышения давления для промышленных предприятий, многоквартирных домов, водоочистных сооружений, кемпингов, больниц и т.д.,
- орошения спортивных полей, сельхозугодий, систем искусcтвенного снегового покрытия.
Электронасосы полностью готовы к установке и эксплуатации.
Комплектуются всасывающими и нагнетательными коллекторами, шаровыми кранами и обратными клапанами.
Манометр и два реле давления, установленные на нагнетательном коллекторе стабильно поддерживают заданные параметры (давление, расход) и позволяют их регулировать.
Назначение:
Бустерная устанока на базе насосов MXH предназначена для увеличения давления в водопроводной сети и его поддержания в автоматическом режиме.
Принцип работы:
При снижении давления в системе реле давления дают команду на каскадное включение насосов и затем микропроцессор меняет порядок их включения.
Исполнение:
Насосная станция состоит из 2 насосов, которые установлены на станине, щита управления и запорной арматуры.
Станция имеет два манометра и два дифференциальных реле давления с возможностью калибровки.
Функции щита управления:
- включение насосов "каскадом" в зависимости от потребности в воде,
- меняет порядок включения насосов,
- останавливает насосы при отсутствии воды на всасывании,
- задерживает включение 2-го насоса при поломке реле давления 1 или после сбоя в электросети,
- блокирует включение насоса при годроударе,
- включает аварийный сигнал при поломке реле давления 1,
- включает аварийный сигнал при уменьшении воздушной подушки в баке,
- останавливает насос, когда воздушная подушка в баке снижается до нуля.
ВНИМАНИЕ!
Данная установка должна работать с гидроаккумулятором или с автоклавом. В комплекте не идет!
