Ручные насосы для опрессовки типа НА /опрессовщик, гидроиспытания/
Насосы ручные опрессовочные серии НА предназначены для гидроиспытаний емкостей и трубопроводов. Рабочая среда - любые неагрессивные жидкости: вода, антифриз для систем отопления, гидравлическое масло.
Насос поршневого принципа действия крепится на баке, в который наливается нагнетаемая жидкость. Каждый опрессовочный насос имеет манометр для контроля создаваемого давления и гибкий шланг для подсоединения к испытуемому объекту. На тройнике, куда крепится манометр, смонтирован кран сброса давления, он же служит для первоначальной прокачки насоса. На корпусе цилиндра сбоку - резьбовая крышка. Она заполняется консистентной смазкой. При её закручивании происходит нагнетание смазки между поршнем и цилиндром.
Насос для опрессовки с создаваемым давлением до 40 атм. чаще всего необходим при проверке герметичности собранной системы отопления или водоснабжения зданий и сооружений. Насосы с бОльшим давлением обычно используют для проверки герметичности различных сварных или составных изделий. Благодаря дешевизне, насосы HA-16 целесообразно использовать и для заполнения системы трубопроводов, и для испытания давлением, и для последующей подкачки антифриза. В комплекте поставляется шланг высокого давления длиной 1 м.
Материалы:
- насос, шток поршня - латунь,
- бак, ручка - сталь. Размеры бака 180х290х100 мм (объём - 5 литров).

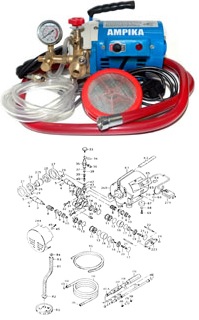

Электрические насосы для опрессовки типа ЕНА, МНА до 60 атм /опрессовщик электрический/
Электрические насосы серии ЕНА предназначены для гидравлических испытаний (испытаний избыточным давлением), опрессовки труб и емкостей.
В комплект поставки моек малой производительности МНА входит распыляющая насадка, позволяющая использовать такой насос в качестве мойки.
ВНИМАНИЕ! Это не профессиональная мойка для авто (традиционный Кэрхер), а насос большого давления, но небольшой подачи. Он подойдёт для мойки небольших деталей, где большой поток воды вреден.
Насосы являются поршневыми самовсасывающими, т.е. не требуют предварительной заливки всасывающего трубопровода. Высота самовсасывания - 1 метр.
На корпусе насоса имеется выключатель с сигнальной лампой.
Есть возможность выставления максимального давления, развиваемого насосом, путем вращения регулируемого байпасного клапана.
Резьба на выходе насоса М12х1,5. Резьба на выходе шланга G1/2``.
Все детали насосной части изготовлены из латуни и стали, что обеспечивает большую надежность конструкции.
Комплект поставки ЕНА:
- насос для опрессовки в сборе,
- манометр для контроля давления,
- всасывающий шланг 2 м - 1 шт.,
- нагнетательный шланг 2 м - 1 шт.,
- трубка сброса от байпасного клапана - 1 шт.,
- пластиковая ёмкость для воды 350х250х250 мм (20 л), она же является упаковочной коробкой.
Комплект поставки МНА:
- насос для опресовки в сборе - 1 шт.,
- манометр для контроля давления - 1 шт.,
- всасывающий шланг 2 м - 1 шт.,
- нагнетательный шланг 10 м - 1 шт.,
- трубка сброса от байпассного клапана - 1 шт.,
- насадка-распылитель для использования насоса в качестве мойки - 1 шт.,
- пластиковый бак для воды 350х250х250 мм (20 л), он же является упаковочной коробкой.
Насосы опрессовочные ГН-60, ГН-200, ГН-500 – отечественные поршневые ручные насосы высокого давления с горизонтальным креплением.
Насос ГН-60 – одноступенчатый, а ГН-200М и ГН-500 – двухступенчатые (первый поршень с большой подачей, но маленьким давлением, а второй - с маленькой производительностью, но большим давлением).
Эти промышленные ручные опресовочные насосы предназначены для гидравлических испытаний машин, механизмов, трубопроводов, сосудов, котлов. Проверка герметичности (опрессовка) происходит в три этапа: предварительное заполнение испытуемой системы обычным насосом, нагнетание высокого давления насосом-опрессовщиком и контроль падения давления по манометру (в комплект поставки не входит) или визуально, по утечкам.
Работа насосов для опрессовки на загрязненных жидкостях не допускается. Желательно перед насосом устанавливать фильтр.
Всасывающий патрубок насосов - с внутренней дюймовой трубной резьбой 1/2”. Крепление насоса должно осуществляться к ровной прочной горизонтальной поверхности с помощью четырёх отверстий на лапах корпуса.
Материалы проточной части – сталь, бронза. Уплотнение штока – манжетное.
Комплект состоит из двух частей: из собственно насоса и отдельного длинного железного рычага (рукоятки).
Дополнительно возможно укомплектовать насос манометром с поверкой (см. таблицу).
Диаметр корпуса манометра - 100 мм, точность 1,5%, резьба М20х1,5.
Насос ручной гидравлический TP390 - это поршневой насос одинарного действия (накачивает давление только при нажатии на ручку, обратный ход холостой). Предназначен для совместной работы с гидравлическим инструментом любого типа с соответствующими параметрами и пружинным возвратом штока. Малый вес и компактность насоса позволяет использовать его непосредственно на объекте.
Насос имеет встроенный бак для масла объемом 900 мл.
Технические характеристики:
- Тип: ручной поршневой, одинарного действия.
- Максимальное давление: 70 МПа.
- Объём бака: 0,9 л.
- Рабочая жидкость: гидравлическое масло типа ВМГЗ.
- Подключение: накидная гайка М24х1,25.
Комплектация:
- рукав высокого давления длиной 2 метра,
- одноступенчатый гидравлический насос.
Насос-опрессовщик ТР-25 предназначен для проведения гидроиспытаний различных сантехнических систем и резервуаров. Комплектуется баком на 4 литра, манометром и гибким рукавом высокого давления длиной 1 метр с наружной резьбой на конце 1/2``.
Преимущества:
- постоянное давление и уменьшение риска течей через резьбовые соединения благодаря двойной системе клапанов (Twin Valve),
- идеально подходит для работы в ограниченном пространстве благодаря компактной конструкции,
- погодоустойчивый, холодоустойчивый резервуар благодаря покрытию Duramant с эпоксидной смолой (5 лет гарантии).
Маленький ручной опрессовочный насос RP 30 предназначен для точной и быстрой проверки давления, а также герметичности трубопроводных систем и резервуаров в водопроводных и сантехнических системах, охладительных и масляных установках.
Опрессовщик ручной RP-30 имеет бак для жидкости, выполненный из ударопрочного пластика, стойкий к воздействию окружающей среды и холоду. Применение пластикового бака позволило сделать этот переносной насос лёгким. В комплект поставки входит манометр, соединительный шланг со стандартной внутренней резьбой на конце 1/2`` и фильтр-сетка на всасывающем трубопроводе.
Ручной опресовочный немецкий насос RP 50S служит для точной и быстрой проверки уже имеющегося давления , а также для проверки герметичности трубопроводных систем и резервуаров в водопроводных, отопительных и сантехнических системах, в системах сжатого воздуха, паровых, охладительных и масляных установках, для котельных и при строительстве напорных резервуаров.
Насос создаёт давление в испытуемом объёме, затем закрывают запорный вентиль и смотрят, не падает ли стрелка манометра.
Так определяют, герметична ли система или баллон, резервуар.
Постоянное давление обеспечивается за счет системы двойных клапанов и шпинделей клапанов с нержавеющей шаровой головкой.
Установка RP 50S имеет прочную ёмкость-бак на 12 литров из стали с покрытием DURAMANT, устойчивую к механическим повреждениям, металлический поршень, манометр 0-60 бар и присоединительный патрубок с гайкой 1/2 дюйма.
Надежность и производительность достигается благодаря наличию системы двойных клапанов, заполнение системы и испытание давлением выполняются за 1 операцию.
Ручной опрессовщик с баком Компакт (опрессовочный насос ручной)
Установка для опрессовки ручная серии Компакт (производство Италия) предназначена для гидравлической опресовки сосудов, котлов и систем трубопроводов после выполнения монтажных работ.
Отличительные особенности этого насоса:
- может служить ручным насосом высокого давления, то есть применим для ручного привода различных гидравлических устройств (домкратов, центраторов, струбцин), не имеющих собственного привода, при условии обеспечения давления рабочей жидкости на входе;
- рабочие жидкости - вода, минеральное масло;
- имеет гибкую подводку с гайкой на конце, манометр, бачок для воды из крашенного железа.
Насос укомплектован баком на 12 л, манометром, а также рукавом высокого давления длиной 1,5 м.
Установки для гидроиспытаний Компакт-Электро /опрессовщик электрический/
Насосная установка с баком "Компакт-электро" (Италия) предназначена для гидравлической опрессовки сосудов, котлов и систем трубопроводов после завершения выполнения строительно-монтажных работ.
Отличительные особенности:
- насос может быть применён для обеспечения работы различных гидравлических устройств (домкратов, центраторов, струбцин), не имеющих собственного привода, при условии обеспечения давления рабочей жидкости на входе;
- рабочие жидкости - вода, минеральное масло;
- опрессовщик на выходе имеет регулятор давления (байпас) от 0 до 25 атмосфер, который при превышении установленного давления перепускает нагнетаемую жидкость обратно в бак;
- имеет в комплекте гибкую подводку с манометром и запорным вентилем;
- на всасывающем шланге установлен сетчатый фильтр;
- насос имеет встроенный бак для воды: металлический, объёмом 12 л.
Опрессовочные насосы высокого давления серии ЕНА (от 120 до 250 атм.)
Высоконапорные поршневые насосные установки серии ЕНА с давлением от 120 до 250 атмосфер предназначены для проведения гидроиспытаний емкостей, опрессовки трубопроводов и т.п. испытаний давлением. Максимальная температура воды: +65ºC.
Условное обозначение на примере насоса ЕНА 8,5-120_220В:
ЕНА - серия электрических опрессовочных насосов,
8,5 - подача, л/мин.,
120 - давление, атм.,
220В - напряжение питания 220 вольт (без этого обозначения - насосы на 380 вольт).
Установка состоит из трёхплунжерного насоса высокого давления, электродвигателя, переходного фланца, регулятора давления (возможна регулировка в диапазоне от 30 атм. до максимума, который способен выдать конкретный насос), манометра на насосе, шланга высокого давления длиной 2 метра с запорной арматурой и манометром для контроля давления в испытываемой системе (ёмкости). Насосы ЕНА способны стартовать под давлением, что важно при поэтапных гидроиспытаниях: не нужно сбрасывать давление для запуска насоса, можно докачивать.
Проточная часть выполнена из латуни, поршни - из керамики.
Для работы с морской водой (соленой), а также c деминерализованной водой, существует исполнение насосной части из никелированной бронзы. В этом исполнении насос комплектуется перепускным клапаном из нержавеющей стали.
Для работы с химически активными жидкостями изготавливаем установки с насосной частью и перепускным клапаном из нержавеющей стали AISI316L.
Для сброса давления после гидроиспытаний, возможна комплектация насос клапаном сброса давления (приобретается по желанию).
Установка имеет декларацию соответствия ТР ТС 010/2011. Манометры имеют поверку и крепятся на резьбовом соединении (без клея), что дает возможность при необходимости без проблем демонтировать их с установки для проведения поверки или замены.
Насосы могут использоваться в качестве стационарного источника воды высокого давления для автомоек и прочего очистительного оборудования. Возможна комплектация их раздаточным шлангом и моечным пистолетом-распылителем.
Также на каждый насос на складе имеется комплект запасных частей (ЗИП), который может быть поставлен с насосом за отдельную плату.
Возможно превращение этого опрессовщика в профессиональную мойку высокого давления. Для этого необходимо дооснастить её пистолетом, рукавом и некоторыми другими полезными аксессуарами.
Дополнительную комплектацию можно посмотреть здесь .
ЛЮБАЯ установка собирается из комплектующих в течение 1-3 дней, в зависимости от загруженности нашего производства и требуемого количества насосов.
Опрессовочные насосы высокого давления серии Компакт-ХХХ-Электро предназначены для испытаний гидравлических установок, кондиционеров, электрических установок, противопожарных установок, проверки герметичности гидравлических установок, промышленных систем. Могут использоваться для подачи воды в распылительные системы большого объема.
Возможно установка любого предельного значения давления, вплоть до максимального заявленного для конкретной модели. После накачки возможно отсоединение насоса от испытываемой системы.
Комплектация: - сетевой кабель без вилки,
- шланг высокого давления 1,5 м с соединителем 1/2",
- внешний манометр.
Насос опрессовочный ЕНА 11-500 предназначен для гидроиспытаний оборудования давлением до 500 атм. Конструктивно агрегат выполнен на базе трёхплунжерного насоса итальянского производства. Установка снабжена байпассом для регулировки выходного давления, фильтром на входе и манометром, который показывает давление насоса. В комплект поставки входит напорный шланг длиной 2 метра с запорной арматурой, с наружной резьбой 3/8`` BSP на выходе и манометром после задвижки. Это позволяет осуществить гидроиспытание: создать требуемое давление в испытуемом объекте, закрыть задвижку и смотреть возможное падение давления.
Насос является аналогом Компакт-500-Электро, обладая при этом рядом преимуществ:
- более низкая цена (ниже в 1,5 раза),
- хорошая ремонтопригодность и доступность запасных частей,
- соединение насоса с двигателем через муфту, что позволяет легко заменять только проточную часть (насос высокого давления) или электродвигатель в случае выхода из строя,
- российский электродвигатель по ГОСТ (стоит в 4 раза дешевле, чем DIN у насоса Компакт-500-Электро),
- удобная тележка для перевозки насоса (ручки выше: не находятся на уровне колен и не упираются в ноги),
- пульт управления с защитой IP65 и тепловым реле,
- манометры с поверкой, которые возможно снимать и сдавать для проведения поверки (у Компакт-500-Электро они вклеены).
Для сброса давления после гидроиспытаний, возможна комплектация насоса клапаном сброса давления.
Расшифровка обозначения ЕНА 11-500:
ЕНА - серия электрических опрессовочных насосов,
11 - максимальная подача, л/мин.,
500 - максимальное давление, атм.
Электрический опрессовщик высокого давления Компакт-500-Электро (до 500 атм)
Модель опрессовочного насоса высокого давления Компакт-500 (до 500 атм) предназначена для испытаний гидравлических установок, кондиционеров, электрических установок, противопожарных установок, проверки герметичности гидравлических установок, промышленных систем. Может использоваться для подачи воды в распылительные системы большого объема.
Возможно установка любого значения давления, вплоть до максимального заявленного для конкретной модели. После накачки, возможно отсоединение насоса от испытываемой системы.
Комплектация - сетевой кабель без вилки 400В,
- шланг высокого давления 1,5 м с соединителем 3/8",
- внешний манометр на 500 бар.
Назначение: Электронасосы серии ATOM-DC предназначены для перекачивания чистой жидкости (воды) под давление от 100 до 150 атм (в зависимости от модели).
Изготавливаются с напряжением питания 220В и 380В.
Могут использоваться как опрессовочные насосы, а так же для систем распыления под высоким давлением.
Насосы имеют встроенный байпасс для регулировки выходного давления и манометр для контроля величины создаваемого давления в системе.
Температура перекачиваемой жидкости от 0 до +50С.
Преимущества: - бесшумная работа (уровень вибрации минимален), Уровень шума - менее 75 дБ,
- корпус насоса из латуни,
- поршни насоса из керамики, что сильно увеличивает ресурс их работы,
- асинхронный электродвигатель, предназначенный для непрерывной работы. Класс работы S1, класс изоляции F, IPX5.
Ручной опрессовщик Компакт с баком 100 л для тяжелых режимов работы
Ручная установка высокого давления для опрессовки серии Компакт (производство Италия) предназначена для тяжелых режимов работы. Подходит для тестирования различных промышленных конструкций при высоком и сверхвысоком давлении (морской сектор, химическая промышленность, различные заводы и т.д.). Эти насосы незаменимы в тех случаях, когда нужно очень высокое давление жидкости, а электроэнергии для привода электрического опрессовщика нет. Либо требуется очень дозировано, плавно поднимать давление: с помощью ручного насоса это делать гораздо проще.
Напорный шланг в комплекте не идёт, поставляется различной длины под заказ.
Отличительные особенности этого насоса:
- является ручным насосом очень высокого давления (вплоть до 1300 атм.);
- рабочие жидкости - вода, минеральное масло;
- рычаг длиною 1,5 метра;
- объём бака - 100 литров;
- манометр;
Выход - внутренняя резьба 1/2`` BSP.
ВНИМАНИЕ!!! Манометр, входящий с состав изделия, не имеет поверки.
Если требуется манометр с поверкой и документацией, то его можно приобрести отдельно (см. таблицу).
ВНИМАНИЕ!!! Шланг с рабочим давление 700 атм (максимально, что делает наш поставщик).
Но давление на разрыв у этого шланга до 1750 атм (запас прочности 2,5).
Это позволяет без проблем его использовать для работы с давлением до 1300 атм включительно, что подтверждается нашими испытаниями.
Насосная установка для гидроиспытаний УГИ-1 (УГИ-450) двухступенчатая, предназначена для опрессовки (испытания давлением) резервуаров, котлов, различных емкостей и систем трубопроводов.
Может быть применена для обеспечения работ различных гидравлических устройств (домкратов, гидроцилиндров, струбцин), не имеющих собственного привода.
Рабочая жидкость - вода, минеральное масло.
Усилие на приводной рукоятке - до 20 кгс.
Насос укомплектован баком на 20 л, манометром, шлангом 2 метра с переходником на внутреннюю резьбу 1/2``BSP (резьба на шланге М16х1,5).
Рукавом высокого давления комплектуется за дополнительную плату (смотрите таблицу). Возможно изготовление шланга нестандартной длины и подключения.
Установки для гидроиспытаний типа ПНУ /опрессовщик электрический/
Установки для опрессовки типа ПНУ-2 и ПНУ-3 предназначены для гидравлических испытаний резервуаров, водопроводных и сантехнических систем.
В состав установки входят пластинчато-роторный насос типа НГ, два рукава длиной по 10 метров (всасывающий Ø 18 мм и напорный Ø 9 мм), манометр 0-25 атм, предохранительный клапан, фильтр, 2 обратных клапана.
Заполнение системы водой происходит от сетевого трубопровода без включения насоса по предусмотренной в установке перемычке между всасывающим и нагнетательным трубопроводом. Это позволяет существенно экономить время при проведении испытаний.
Рабочая жидкость – вода.
Пресс гидравлический ПГ-1 предназначен для проведения гидравлических испытаний различных замкнутых объёмов (водопроводных сетей, систем отопления, трубопроводов и емкостей) водой давлением до 25 кгс/см2.
Испытания проводятся в условиях, при которых температура среды, в которой расположены испытываемые под давлением системы, и температура воды должны быть не ниже 0 ºC.
Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Пресс представляет собой установку, состоящую из пластинчато-роторного одноступенчатого насоса НГ 1.0/2.5, установленного на тележке, пускового устройства, манометра, и запорного крана.
Объёмная максимальная концентрация твёрдых частиц в перекачиваемой среде - 0,01%, максимальный размер твёрдых частиц - 0,1 мм.
Детали проточной части выполнены из силицированного графита, хромистой стали.
Бесклапанная конструкция насоса обеспечивает надёжное функционирование пресса.
От подобных по производительности прессов он отличается компактностью, небольшим весом.
Назначение:
Пресс гидравлический ПГ-2, ПГ-3 предназначен для испытания водопроводных сетей, систем отопления, других трубопроводов и емкостей водой давлением до 13 кгс/см2.
Пресс представляет собой установку, состоящую из пластинчато-роторного одноступенчатого насоса НГ 0,6/1,3 (у ПГ-2) и НГ 1,0/2,5 (у ПГ-3) установленного на раме тележки, пускового устройства, манометра, вентиля и тележки.
Насос НГ 0,6/1,3 отличается повышенной надежностью по сравнению с насосом, установленным на ПГ-1.
Объемная максимальная концентрация твердых частиц в перекачиваемой среде не более - 0,01%, максимальный размер твердых частиц - 0,1 мм (рекомендуем установить фильтр тонкой очистки на входе в насос).
Детали проточной части выполнены из силицированного графита, хромистой стали.
Установка оборудована встроенным фильтром грубой очистки, байпасной системой, позволяющей заполнить испытываемый объем перед опрессовкой без включение насоса.
Присоединение:
- ПГ-2: вход/выход штуцеры под гибкие шланги диаметром 15 мм.
- ПГ-3: вход/выход фланцы Ду 25 мм.
Описание:
RP PRO III - самовсасывающий (с автоматическим регулированием) электрический насос для проверки систем избыточным давлением.
Назначение опрессовочного насоса RPPRO-3:
Проверка давлением трубопроводных систем и резервуаров в санитарно-техническом и отопительном оборудовании, пневматических, струйных и охладительных системах, системах солнечной энергии и гидравлических системах, оросительных установках, а также для производства котлов и сосудов высокого давления.
Характеристики:
• Самовсасывание с 1 м,
• Тепловая защита электродвигателя,
• Удобный пластиковый корпус. Эргономичный дизайн всех комплектующих деталей сделает работу с аппаратом простой и удобной. Позволяет легко достичь необходимого давления без лишних усилий.
• глицериновый манометр с тремя шкалами (бар, psi и Мра), легко читаемый сверху насоса. Класс 1.6 ).
• подающий шланг (2м) и шланг высокого давления (1,2м).
• точная регулировка выходного давления.
Установки для гидроиспытаний Компакт-60-Электро /опрессовщик электрический/
Насосная установка «Компакт-60-электро» (Италия) предназначена для гидравлической опрессовки и проверки герметичности баллонов, замкнутых резервуаров, трубопроводов после выполнения сварочных и монтажных работ. Насос способен работать с любыми типами химически неактивных жидкостей с максимальной вязкостью 1,5 мПа*с и водными растворами, имеющими рН от 7 до 12.
Отличительные особенности kompakt-60:
- насос для гидроиспытаний, лёгкий и компактный, с электродвигателем на 220 вольт;
- рабочие жидкости - вода, минеральное масло;
- имеет гибкую подводку с манометром и запорным вентилем;
- итальянский насос для опрессовки хорошего качества по хорошей цене.
Установки для гидроиспытаний электрические типа НП
Насосные установки типа НП-150, НП-600, НП-800 (расшифровывается как Насос Поршневой - максимальное создаваемое давление) предназначены для гидравлической опресовки (испытания высоким давлением) различных сосудов, котлов, закрытых емкостей и систем трубопроводов после выполнения монтажных работ, при условии обеспечения давления рабочей жидкости на входе, либо используются как перекачивающие станции. Эти установки также могут использоваться в качестве электрического гидропривода для различных устройств (гидроцилиндров, домкратов, прессов и т.д.).
Установка для опресовки серии НП должна работать с подпором на входе не менее 1 атм.
Насос установлен на тележке, что облегчает перемещение столь массивного агрегата.
Все опресовочные насосы как правило имеются в наличии на нашем складе в Люберецком районе Московской области.
Дополнительно можно приобрести шланг любой длины и любого присоединения на заказ.
Насосная установка MAXI предназначена для чистки труб от известкового налета путем прокачки через них жидкого реагента (кислотного, с PH ниже 6,5), растворяющего известковые отложения.
Быстрое, чистое и эффективное решение для очистки от накипи нагревательных змеевиков, теплообменников, бойлеров, систем отопления и охлаждения.
Процесс растворения контролируется через прозрачные соединительные шланги, где происходит активное выделение пузырьков. Прекращение пузырения говорит о полной ликвидации накипи.
Функция реверса потока позволяет устранить накипь даже в почти полностью закупоренных трубах.
Технические характеристики: - мощность электродвигателя насоса - 220 Вт,
- объем резервуара - 19 л,
- максимальный расход жидкости - 56 л/мин,
- возможность реверса (изменение направления потока).
В этой таблице представлены манометры с поверокой и всеми сопутствующими документами (паспорт и инструкция по эксплуатации), а также печатью с датой поверки на стекле.
При проведении гидроиспытаний домов, трубопроводных сетей и т.п., для оформления необходимых бумаг требуются поверенные средства измерения давления.
Мы предлагаем 2 вида поверенных манометров:
- Диаметром 63 мм, с радиальным входом. Класс точности 2,5%.
- Диаметром 160 мм, эталонный, с радиальным входом. Класс точности 1,5%.
Манометры изготовлены в соответствии с ГОСТ 2405-88.
Рабочая температура: от -40°С до +60°С.
Межповерочный интервал манометров - 2 года.
