Дозатроны

Принцип работы дозатрона и зачем он нужен

Запросить коммерческое предложение по этому продукту
 Установка и принцип работы дозатронов
Дозатрон - это дозировочный насос с приводом от потока воды, т.е. он не требует подключения к электричеству и работает только от энергии, которую получает от проходящей через него воды. Такая конструкция особенно удобна там, где нет электричества.
Устройство представляет собой поршневой насос, который имеет регулировку длины хода плунжера, за счет чего возможно изменять процентное соотношения подаваемого в линию химиката.

На схеме справа можно увидеть рекомендуемое подключение насоса к линии.
Мы рекомендуем устанавливать насос на быстроразъемных соединениях, чтобы была возможность
быстро демонтировать насос для проведения ремонта или обслуживания.
С этой же целью, желательно, устанавливать шаровые краны на входе и выходе насоса, что позволит отключить насос от линии без остановки основного потока.
Обязательно следует устанавливать фильтр на входе в насос с тонкостью фильтрации не более 100 микрон. Это сильно увеличивает ресурс работы насоса.

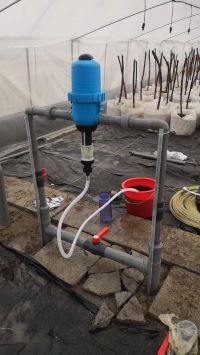

Пример установки дозатрона





← Пример установки дозатрона в теплице.
регулировка подачи дозатрона
Для регулировки производительности снизу насоса имеется цилиндр, при вращении которого можно менять процентное соотношение подаваемого в поток реагента.
После выставления требуемого значения (есть шкала с маркировкой значений), регулировочный цилиндр можно зафиксировать специальным фиксатором, чтобы исключить изменение настройки дозировки.
Насос начинает работать сразу после подачи воды через него.

ВНИМАНИЕ! При выборе насоса нужно обратить внимание на расход воды, который не должен превышать максимальное значение, указанное для конкретного насоса.
Также важно проверить максимальное давление в системе, которое не должно превышать максимальное рабочее давление насоса. В случае, если в систем давление больше, чем максимальное рабочее давление насоса, нужно установить перед насосом редуктор давления.




Дозатроны серии ДН

Запросить коммерческое предложение по этому продукту
Дозатроны серии ДН
Насосы-дозатроны предназначены для введения в поток воды химических добавок пропорционально потоку воды.
Для регулировки процентного соотношения добавок насосы оснащены регулятором. Диапазон регулировки процента добавок зависит от модели насоса и может варьироваться в следующих пределах: 0,2-2%, 0,4-4%, 1-5%, 1-10%.
Дозатор представляет собой поршневой насос, источником энергии для привода которого является кинетическая энергия потока протекающей жидкости (обычно это вода, в которую подмешивается добавка).
Протекающая через дозатрон вода приводит в движение приводной поршень, который начинает двигаться вверх/вниз и приводит в движение нагнетающий (насосный) поршень для ввода добавок. Изменяя ход дозировочного насоса, можно менять процентное соотношение ввода добавок в поток.

Проточная часть насосов изготавливаются из двух материалов:
- из нейлона, для дозирования относительно нейтральных веществ, таких жидкостей как: шампуни для мойки автомобилей, средства дезинфекции, удобрения, антибиотики, пробиотики, ферменты, витамины, минералы, питательные вещества, фунгициды, пестициды, альгициды и т.п.
- из полиацеталя (Dupon POM 900D) - для дозирования щелочных жидкостей и некоторых растворителей.

Шток поршня изготовлен из хастеллоя, уплотнения - из FFKM.Внешняя оболочка изготавливается из нейлона с армированием стекловолокном.

Расшифровка условного обозначения насоса, например марки ДН-3,2/6 (0,2-2%)-Н:
«ДН» - дозировочный насос,
«3,2» - максимальная подача в м3/час,
«6» - максимальное давление воды в атм,
«0,2-2%» - диапазон дозировки в процентах,
«Н» - корпус из нейлона («П» - корпус из полиацеталя Dupon POM 900D).

Области применения дозатронов:
1) Индустрия садоводства: обработка при хранении сельхозпродукции, борьба с вредителями, удобрения и т.д.
2) Животноводство: дозирование антибиотиков, витаминов и т.п. для домашнего скота и птицы.
3) Промышленная сфера: водоподготовка, химическое машиностроение, обработка металлов, винодельческая промышленность и т.п.
4) Сфера обслуживания: автомойки, полиграфия, больницы, бассейны и любые другие отрасли, где надо дозировать химические реагенты и добавки, подмешивая их в имеющийся поток жидкости.

МодельПодача,
л/час (min-max)
Напор,
атм (max-min)
ВходВыходЦена,
с НДС,₽
Наличие
ДН-3,2/6 (0,2-2%)-Н25-32006,0-0,23/4”3/4”21000На складе
ДН-3,2/6 (0,4-4%)-Н25-32006,0-0,23/4”3/4”21000На складе
ДН-2,5/6 (0,2-2%)-П25-25006,0-0,23/4”3/4”24200На складе
ДН-3,2/8 (1-10%)-Н25-32008,0-0,23/4”3/4”31300На складе
ДН-12/8 (1-5%)-Н25-120008,0-0,21 1/2”1 1/2”76600На складе



Дозатроны MixTronic

Запросить коммерческое предложение по этому продукту
Дозатроны MixTronic
Насосы-дозатроны марки MixTronic предназначены для использования в трубопроводах систем водоснабжения, а также в технологических трубопроводах, транспортирующих жидкости не агрессивные к материалам элементов ПДН.

ПДН устанавливаются в трубопроводах внутренних инженерных сетей водоснабжения и применяются для подачи заданного количества дозируемого раствора в пределах выставленной пропорции. В качестве «потребителя» может выступать отдельная часть системы, отдельный прибор, устройство или группа приборов, моечный пистолет, система поения животных, оросительная система и т.п., соединенные с ПДН трубопроводом.

Использование ПДН позволяет добавлять в поток транспортируемой через него жидкости необходимое количество добавок, находящихся в виде растворов (далее Раствор). Дополнительно ПДН может выполнять функции отвода воздуха и дренажа рабочих сред из системы (опция с клапаном отвода воздуха).

Технические характеристики:
Рабочее давление рабочей среды PN, Мпа*: От 0,08 до 0,4
Номинальное рабочее давление рабочей среды PN, МПа: От 0,1 до 0,3
Дозируемые растворы: жидкие растворы с динамической вязкостью не более 1,7 Па*с, не агрессивные к материалам изделия
Минимальная температура рабочей среды: 5 °С
Максимальная температура рабочей среды: 55 °С
Минимальный и максимальный расход рабочей среды: от 0,6 л/мин. до 2500 л/час
Номинальный расход рабочей среды: от 1 л/мин. до 1 800 л/час
Материал основных деталей: полиацеталь, фторопласт, сталь жаропрочная нержавеющая
Материалы уплотнений: EPDM, фторкаучук (в зависимости от комплектации насоса)
Материал кронштейна (опция): Сталь
Предел дозирования раствора, в % от проходящей через насос воды MT2: 0,2-2
Предел дозирования раствора, в % от проходящей через насос воды MT5: 0,4-5

МодельПодача,
л/час (min-max)
Остаточное давление,
Bar
ВходВыходРазмерыМасса,
в кг
Цена,
с НДС,₽
Наличие
Насос Mix Troniс2 EPDM10-25000,3 - 63/4”3/4”320х165х1651,4825600На складе
Насос Mix Troniс5 EPDM10-25000,3 - 63/4”3/4”390х165х1651,628800На складе
