Мембранные пневматические насосы из пластика серии Ампика-МН предназначены для перекачивания различных химических жидкостей средней и высокой агрессивности. Подбор материалов насоса осуществляется индивидуально к каждому конкретному веществу, его концентрации, температуре и т.д.
Маркировка моделей:
МН-X-Y/Z МН - Мембранный насос.
X - Размер насоса (вход/выход) в дюймах [0,25 – 1/4’’,0,5 – 1/2’’,0,75 – 3/4 ’’,1 – 1’’,1,5 – 1 1/2’’,2 – 2’’,3 – 3’’].
Y - Материал корпуса [PP – Полипропилен, PVDF – Фторопласт].
Z - Материал мембран и клапанов [Santoprene – Сантопрен, PTFE – Тефлон, BUNA - МБС резина].

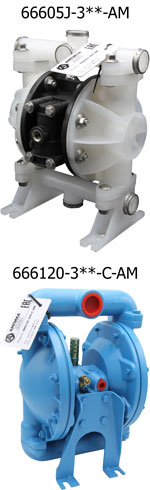

В скобочках может быть указан аналог другого производителя (S* - Sandpiper, 666* - ARO).
Модели с термином duckbill в названии имеют клапаны типа "утиный клюв" вместо шаровых клапанов. Более подробную информацию о данном варианте можно узнать в карточке товара.
Для каждого насоса у нас можно приобрести запчасти, как по отдельности, так и в составе ремкомплектов (в/ч - для воздушной части и ж/ч к жидкостной части). Запасные части приведены во вкладке "Запчасти" в карточке каждого конкретного насоса, под картинками. Цены и наличие - актуальны.
Допускается наличие механических примесей от 0,4 до 17 мм в зависимости от размера насоса:
МН-0,25 - 0,4 мм,
МН-0,5 и 0,75 - 3 мм,
МН-1 - 6 мм,
МН-1,5 - 12 мм,
МН-2 - 17 мм.
Расход приводящего воздуха в зависимости от типоразмера насоса составляет:
МН-0,25 - от 1,5 до 8,3 м³/час,
МН-0,5 - от 3,4 до 27,2 м³/час,
МН-0,75 - от 6,9 до 33,6 м³/час,
МН-1 - от 7,7 до 74,1 м³/час,
МН-1,5 - от 16,8 до 84,7 м³/час,
МН-2 - от 34 до 135,7 м³/час,
МН-3 - от 34 до 168 м³/час.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Металлические мембранные пневматические насосы серии Ампика-МН сделаны из алюминия и нержавеющей стали, предназначены для перекачивания рН-нейтральных жидкостей и различных химических веществ.
Маркировка моделей:
МН-X-Y/Z МН - Мембранный насос.
X - Размер насоса (вход/выход) в дюймах [0,25 – 1/4’’,0,5 – 1/2’’,0,75 – 3/4 ’’,1 – 1’’,1,5 – 1 1/2’’,2 – 2’’,3 – 3’’].
Y - Материал корпуса [AL – Алюминий, SS – химстойкая нержавеющая сталь марки AISI 316].
Z - Материал мембран/шаров [Santoprene – Сантопрен, PTFE – Тефлон, BUNA - МБС резина].
В скобочках указан аналог другого производителя (S* - Sandpiper, 666* - ARO).
Рабочие температуры:
Сантопрен (SAN) - от -40°C до +107°C.
Синтетический каучук (BUNA) - от -12°C до +88°C.
Тефлон (PTFE) - от +4°C до +107°C.
Допускается наличие механических примесей от 2,5 до 9,5 мм в зависимости от размера насоса:
МН-0,5 - 2,5 мм,
МН-1 - 3,2 мм,
МН-1,5 - 6 мм,
МН-2 - 6 мм,
МН-3 - 9,5 мм.
Расход приводящего воздуха в зависимости от типоразмера насоса составляет:
МН-0,5 - от 3,4 до 33,7 м³/час,
МН-1 - от 8,5 до 67,7 м³/час,
МН-1,5 - от 16,8 до 84,7 м³/час,
МН-2 - от 34 до 135,7 м³/час,
МН-3 - от 34 до 168 м³/час.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Мембранные насосы серии MH Ампика с электроприводом
Назначение: Мембранные насосы с электроприводом серии МН предназначены для перекачивания различных химических веществ, с которыми материалы проточных частей насосов не вступают в химическую реакцию. Пневматические насосы проще по конструкции и дешевле, но требуют подвода сжатого воздуха для своей работы (что оправдано в случае наличия пневмосети на предприятии). У мембранных насосов отсутствуют трущиеся детали и нет уплотнений вала, что положительно сказывается на долговечности и надёжности. Электропривод позволяет использовать мембранные насосы в условиях отсутствия пневмосети.
По конструкции электрические мембранные насосы идентичны пневматическим, отличие только в центральном блоке. Главный распределительный пневмоклапан в них заменён на эксцентриковый механизм, превращающий вращение вала электродвигателя в продольной плоскости в поперечное возвратно-поступательное перемещение мембран проточной части.
Технические характеристики: - максимальная вязкость жидкости - до 10000 мПа*с,
- самовсасывание «на сухую» для МН-25/7 - до 3 метров, для МН-40/7 - до 4 метров,
- всасывание в залитом состоянии - до 8 метров,
- максимальны размер пропускаемых частиц: 3.2 мм для МН-25/7, 4.8 мм для МН-40/7,
- температура окружающей среды: +5°C…+50°C,
- Температура перекачиваемой жидкости:
1) для насосов с корпусом из полипропилена: -10°C…+70°C,
2) для насосов с корпусом из алюминия: -10°C…+100°C.
Возможна регулировка подачи при комплектации насоса частотным преобразователем и дополнительным внешним вентилятором электродвигателя.
Маркировка моделей: МН-W/X-Y/Z МН - Мембранный Насос.
W - Внутренний диаметр патрубков [25 – 1’’, 40 – 1 1/2’’].
X - Давление на выходе, атм.
Y - Материал корпуса [PP – Полипропилен, AL – Алюминий].
Z - Материал мембран/клапанов [PTFE – Тефлон].
Преимущества: - отсутствие необходимости подведения сжатого воздуха,
- самовсасывание до 8 метров,
- возможность перекачивать вязкие жидкости, в том числе с содержанием частиц.
Мембранные пневматические пластиковые насосы с корпусом из полипропилена серии FTI Air предназначены для перекачивания различных химических веществ средней агрессивности (соляная кислота 36%, серная кислота до 70%, азотная кислота до 40%, фосфорная до 90%, щелочей). Насос является самовсасывающим. Максимальная высота всасывания (по воде) - не более 8-9 метров.
Следует помнить, что при перекачивании жидкостей большой плотности, глубина всасывания уменьшится пропорцинально величине плотности жидкости.
Рабочая температура: до +70С для насосов с корпусом из полипропилена (PP) и мембранами из тефлона (PTFE).
Расшировка марки на примере насоса FT05P-PA-2TPC-B1:
- FT - название серии насосов;
- 05 - присоединительные размеры патрубков насоса ( 05 - 1/2``, 10 - 1``, 15 - 1 1/2``, 20 - 2``);
- P - материал насоса, контактирующий с жидкостью (полипропилен);
- P - материал насоса, не контактирующий с жидкостью (полипропилен);
- A - материал воздушного клапана (алюминий);
- 2 - материал мембраны (тефлон);
- T - материал шара клапана (тефлон);
- P - материал седла клапана (полипропилен);
- C - материал уплотнения седла клапана (фторэтилен-пропилен);
- F - тип соединения (F - фланцевое, B - резьбовое);
- 1 - расположение присоединительных отверстий (1 - торцевое, 2 - по-центру горизонтально, 3 - по центру вертикально)
Мы предлагаем насосы с корпусом из полипропилена и мембранами и клапанами из тефлона.
Такая комбинация материалов наиболее оптимальная для работы с кислотами и щелочами.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Мембранные пневматические насосы из алюминия серии FTI Air предназначены для перекачивания рН-нейтральных жидкостей, таких как: ГСМ (масла, нефть, бензин, дизельное топливо, нефть, мазут - при установке мембран из бутадиен-нитрильного каучука);
лаки, краски, клеи, растворители (с мембранами из тефлона) и т.п.
Рабочая температура: с мембранами их NBR - до +80С, с мембранами из тефлона - до +110С.
Расшифровка марки на примере насоса FT05A-AA-BBAB-B1: - FT - название серии насосов;
- 05 - присоединительные размеры патрубков насоса ( 05 - 1/2``, 10 - 1``, 15 - 1 1/2``, 20 - 2``);
- A - материал насоса, контактирующий с жидкостью (алюминий);
- A - материал насоса, не контактирующий с жидкостью (алюминий);
- A - материал воздушного клапана (алюминий);
- B - материал мембраны (B - бутадиен-нитрильный каучук, 2 - тефлон);
- B - материал шара клапана (B - бутадиен-нитрильный каучук, T - тефлон);
- A - материал седла клапана (алюминий);
- B - материал уплотнения седла клапана (B - бутадиен-нитрильный каучук, T - тефлон);
- B - тип соединения (B - резьбовое, F - фланцевое);
- 1 - расположение присоединительных отверстий (1 - торцевое, 2 - по-центру горизонтально, 3 - по центру вертикально)
Мы предлагаем со склада 2 варианта исполнения насосов:
- "2TAT" - алюминиевый корпус, клапаны и мембраны из тефлона,
- "BBAB" - алюминиевый корпус, клапаны и мембраны из бутадиен-нитрильного каучука (МБС резины).
Как показывает практика, этих исполнений достаточно для использования насосов во всех сферах, в которых возможно применение корпуса из алюминия.
ВНИМАНИЕ! Воздушный механизм мембранных насосов не допускает попадание масла внутрь воздушного клапана, нормальная работа клапана гарантирована при условии подачи чистого воздуха без влаги, механических включений и масла (не требуется принудительная смазка). Мы рекомендуем установку отдельного фильтра-редуктора с манометром. Данный фильтр-редуктор предназначен для удаления влаги, масла, пыли и других посторонних включений из подаваемого в насос воздуха, а так же для регулировки давления воздуха.
Конструкция компактная, модульная с фильтрующим элементом из HDPE (полиэтилен высокой плотности), мембранного типа
Материалы алюминиевый сплав (zama), NBR, технополимер
Присоединение для манометра G1/8
Крепление вертикально в магистрали или к стене
Рабочая температура 0°C ÷ 50°C при 10 бар
Фильтрующий элемент 25 мкм (стандарт)
Слив конденсата ручной - полуавтоматический (стандарт)
Покрытие эмаль
Рабочее давление при ручном/полуавтоматическом и защитном исполнении механизма сброса конденсата - 0,3 ÷ 16 бар
при сбросе конденсата по перепаду давления - 0,3 ÷ 10 бар
