Шкаф управления дозировочным насосом АСД3 (по таймеру)
Шкаф управления дозировочным насосом АСД3 (по таймеру)
Шкаф управления АСД3 представляет собой универсальное устройство, позволяющее превращать любой насос объемного типа мощностью до 2,2 кВт в дозатор жидкости. Выдача дозы происходит по времени работы насоса, которое можно задавать с большой точностью.
Устройство укомплектовано частотными преобразователем векторного типа, который позволяет регулировать подачу насоса, а также предотвращает перегрев электродвигателя при частых запуска, т.к. плавно запускает электродвигатель тем самым снижая пусковые токи.
Управление дозатором производится через сенсорный экран и является интуитивно понятным.
Устройство выполняет следующие функции:
- автоматическая выдача заданной дозы (включение и отключение внешнего исполнительного устройства (например, насоса) по времени;
- автоматическая выдача цикличных доз заданной длительности;
- выбор режима выдачи дозы: единичная или циклическая;
- ручной пуск/стоп (режим заполнения системы);
- отображение установки длительности дозы;
- отображение установки длительности перерыва между дозами (при цикличной работе);
- подсчет общего количества выданных доз;
- местное или дистанционное управление (например, при помощи педали (в комплекте не идет));
- парольная защита параметров устройства.
Устройство предназначено для работы в интервале температур от -10С до +35С и относительной влажности воздуха 98% при температуре +25С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов.
Технические характеристики:
- напряжение силовой цепи: 380В,
- напряжение питания контроллера: 220В,
- частота: 50 Гц,
- мощность электродвигателя насоса: до 2,2 кВт,
- напряжение цепей управления: 24В,
- масса устройства: 15 кг,
- габаритные размеры: 500х400х200 мм.

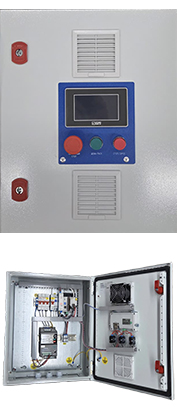

Отображение информации о работе и настройка параметров осуществляется с помощью сенсорной панели управления, вмонтированной в крышку устройства.
