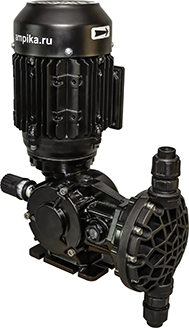

Мембранные дозирующие насосы серии TAURUS TM.2-4-6 из полипропилена
Дозировщики серии TM.2-4-6_PP - мембранные насосы с корпусом из полипропилена и регулировкой подачи "на ходу" от 10% до максимума. Рабочая температура - до +45ºC.
Расшифровка обозначения на примере TM04108A_PP: - "TM" - мембранный насос,
- "04" - длина хода мембраны в мм,
- "108" - диаметр мембраны,
- "А" - число ходов мембраны ("А" - 58 ходов/мин., "В" - 78 ходов/мин., "С" - 116 ходов/мин., "Q" - 232 хода/мин.),
- "PP" - материал корпуса полипропилен.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В (+15000 рублей к цене), а также с электродвигателем во взрывозащищённом исполнении.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью: 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать, и может составлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 мин⁻¹, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространённый вид управления подачей, т.к. это самый дешёвый вариант, да и не всегда требуется снижать подачу ниже 20% от номинала.
Дозировочный насос серии ATM с электронным управлениям
Назначение Насос серии ATLANTA (ATM) предназначены для дозирования химически активных жидкостей с вязкостью не более 1000 мПа*с.
Рабочая температура: насос из полипропилена (PP) и ПВХ (PVC) до +45C, насос из фторопласта (PVDF) до +65С, насос из нержавейки AISI316L - до +75С.
Насос имеет возможность ручного регулирования подачи в интервале 10-100% и электронной регулировки в диапазоне от 1% до 100%.
Использование частотного (до 40%) и регулирования подачи путем пуска/останова насоса на малых подачах, позволяет работать насосу в широком диапазоне без дополнительного вентилятора электродвигателя.
Степень защиты: IP55.
Материалы насоса: - головка насоса в зависимости от исполнения: PP полипропилен, PVDF - фторопласт, PVC - ПВХ, S - нержавеющая сталь AISI316L.
- мембрана - тефлон (PTFE),
- уплотнительные кольца - FPM
Исполнение "PP": (стандартное) клапаны - керамика, седло клапана - тефлон (PTFE).
Основные функции: - режимы управления: ручное (10-100%) и электронное (1-100%),
- дозирование по сигналу 4-20 mA или по напряжению 0-10В,
- режим PPM,
- режим работы от импульсного расходомера,
- режим BATCH (выдача заданной дозы),
- режим работы по таймеру,
- режим автоматической калибровки,
- отображение на дисплее расхода насоса в л/час и режима работы,
- возможность удаленного управления насоса (пуск/стоп/пауза),
- возможность подключения к компьютеру по протоколу Modbus,
- возможность подключения датчика уровня и выдачи сигнала "авария".
Цветовое отображение режимов работы: - красный фон: Авария,
- желтый фон: режим работы при подключении к внешнему smart-устройству,
- зеленый фон: успешное завершение режима калибровки.
ВНИМАНИЕ!!! Для нормальной точности дозирования, насосы обязательно нужно использовать на выходе насоса нагрузочный клапан или клапан впрыска!!!
Без установки таких клапанов насос не сможет работать с заявленной точностью!
Мембранные насосы серии TAURUS TM.2-4-6 из ПВХ (PVC)
Насосы серии TM.2-4-6_PVC - мембранные насосы с корпусом из ПВХ (PVC) и регулировкой подачи "на ходу" от 10% до максимума.
Рабочая температура - до +45С.
Высота всасывания - до 1,5 метра.
Электродвигатель:
Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В (+15000 рублей к цене), а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
Мембранные дозирующие насосы серии TAURUS TM.2-4-6 из фторопласта
Насосы серии TM.2-4-6_PVDF - мембранные насосы с корпусом из фторопласта и регулировкой подачи "на ходу" от 10% до максимума.
Рабочая температура - до +65С.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В (+15000 рублей к цене), а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
Мембранные дозирующие насосы серии TAURUS TM.2-4-6 из нержавейки
Насосы серии TM.2-4-6_S - мембранные насосы с корпусом из нержавеющей стали AISI 316 и регулировкой подачи "на ходу" от 10% до максимума.
Рабочая температура - до +75С.
Материалы насоса: Исполнение "AF".
- головка насоса - нержавейка AISI 316,
- мембрана - тефлон (PTFE)
- клапаны, седло клапана - нержавейка AISI 316.
- уплотнительные кольца - FPM.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В (+15000 рублей к цене), а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
Поршневые дозирующие насосы серии TAURUS TP.15 из поливинилхлорида
Насосы серии TP.15_PVC - поршневые дозировочные насосы с "регулировкой на ходу" и корпусом насоса из ПВХ (PVC).
Исполнение возвратно-поступательного механизма позволяет регулировать подачу насоса от 10% до максимума во время работы насоса.
Рабочая температура до +45С.
Вход/выход - внутренняя резьба BSP (размер в таблице).
Для регулировки подачи по сигналу 4-20 mA, возможна комплектация насоса частотным преобразователем и дополнительным внешним вентилятором (нужен внешний принудительный обдув, т.к. при снижении частоты вращения вала встроенный вентилятор не будет эффективно работать).
Данные функции являются опцией и заказываются за отдельную плату.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В, а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Поршневые дозирующие насосы серии TAURUS TP.25 из поливинилхлорида
Насосы серии TP.25 PVC - поршневые дозировочные насосы с "регулировкой на ходу" и корпусом насоса из ПВХ (PVC).
Регулировка подачи механическая, от 10% до максимума во время работы насоса.
Рабочая температура до +45С.
Вход/выход - внутренняя резьба BSP (размер в таблице).
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В, а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
Поршневые дозирующие насосы серии TAURUS TP.25 из нержавейки
Насосы серии TP.25S - поршневые дозировочные насосы с "регулировкой на ходу" и корпусом насоса из нержавейки.
Исполнение возвратно-поступательного механизма позволяет регулировать подачу насоса от 10% до максимума во время работы насоса.
Рабочая температура до +75С.
Вход/выход - внутренняя резьба BSP (размер в таблице).
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В, а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Для управления насосами по сигналу 4-20 mA, можно использовать 2 варианта:
1) Частотный преобразователь. С его помощью можно изменять подачу от 40% до 100% с приемлемой точностью 1-3%. При снижении подачи частотником ниже 40%, точность дозирования начинает сильно падать и может оставлять 10-20% на подачах в диапазоне 5-20%.
Также, при снижении оборотов электродвигателя ниже 600 об/мин, встроенный вентилятор насоса не будет эффективно охлаждать мотор. В этом случае, потребуется установка дополнительного внешнего вентилятора (можно приобрести у нас).
Тем не менее, это достаточно распространенный вид управления подачей, т.к. это самый дешевый вариант и не всегда требуется снижать подачу ниже 20% от номинала.
Мембранные дозирующие насосы серии TAURUS TM.5 из полипропилена
Насосы серии TM.5_PP - мембранные насосы с корпусом из полипропилена и регулировкой подачи "на ходу" от 10% до максимума.
Рабочая температура - до +45С.
Для регулировки подачи по сигналу 4-20 mA, возможна комплектация насоса частотным преобразователем и дополнительным внешним вентилятором (нужен внешний принудительный обдув, т.к. при снижении частоты вращения вала встроенный вентилятор не будет эффективно работать).
Данные функции являются опцией и заказываются за отдельную плату.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В, а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Мембранные дозирующие насосы серии TAURUS TM.5 из нержавейки
Насосы серии TM.5_S - мембранные насосы с корпусом из нержавеющей стали AISI 316 и регулировкой подачи "на ходу" от 10% до максимума.
Может использоваться для дозирования растворителей (необходимо проконсультироваться с нашими специалистами!).
Для регулировки подачи по сигналу 4-20 mA, возможна комплектация насоса частотным преобразователем и дополнительным внешним вентилятором (нужен внешний принудительный обдув, т.к. при снижении частоты вращения вала встроенный вентилятор не будет эффективно работать).
Данные функции являются опцией и заказываются за отдельную плату.
Электродвигатель: Стандартное исполнение - 380В. Возможна поставка насоса с электродвигателем на 220В, а также с электродвигателем во взрывозащищенном исполнении.
Цена на сайте с э/д на 380В.
Насосы серии TM 07 - мембранные насосы с регулировкой подачи "на ходу" от 10% до максимума.
Рабочая температура:
- исполнение "S" - до +80С,
- исполнение "PVDF" - до +40С.
Материалы насоса: - головка насоса: "S" - AISI316L, "PVDF" - фторопласт,
- мембрана - тефлон (PTFE),
- уплотнительные кольца - FPM
Исполнение "PVDF": клапаны - керамика, прокладки FPM (витон),
Исполнение "S": клапаны - AISI 316, прокладки FPM (витон).
Электродвигатель: Стандартное исполнение - 380В.
Вход/выход у насоса из нержавейки - внутренняя резьба 1/2``, у насоса из фторопласта - цанга под трубку 8х12 мм.
В комплекте поставки насоса из PVDF идут клапаны забора реагента и клапан впрыска (с насосам из нержавейки клапанов забора и впрыска нет).
Обратный клапан (клапан забора реагента) предназначен для установки на конец всасывающего шланга дозировочного насоса с целью предотвращения слива жидкости из заборной трубки.
Установка обратного клапана дает возможность увеличить высоту всасывания насоса.
Так же клапан предотвращает попадание крупных частиц во всасывающий трубопровод.
Изготовлен из ПВХ. Седло - PTFE.
Клапан имеет внутреннюю резьбу типа BSP (размер смотрите в таблице).
Клапан впрыска предназначен для установки в напорный трубопровод, в который производсится дозирование жидкости насосом. Служит для предотвращения попадания жидкости из напорного трубопровода в насос.
Клапан изготолвени изх ПВХ, прокладки из витона.
Вход/выход - резьба BSP.
Назначение: Блоки серии Гидроматик-1-03 предназначен для управления подачей дозировочного насоса как плунжерного, так и мембранного типов.
Диапазон регулировки подачи от 5% до 100%, с точностью дозирования до 1...3%. Для сравнения, при использовании обычного преобразователя частоты, дозирования с точностью 1% возможно в диапазоне от 40% до 100%. При снижении частоты ниже 40%, точность дозирования начинает резко падать (10-20% на низких частотах) , что связано с перепускание клапанов при низкой скорости движения мембраны или плунжера.
Блок управления Гидроматик-1-03 работает в двух режимах: частотном при подаче от 40% до 100%, и дискретном, при подачах ниже 40%.
Благодаря этому, не требуется установка дополнительно внешнего вентилятора, как при работе на низких частотах при использовании стандартного ЧРП.
Блок управления универсальный и может быть подключен к любому дозировочному насосу соответствующей мощности.
Технические характеристики: - диапазон регулировки подачи от 5% до 100 % номинальной подачи насоса,
- дисплей с индикацией режимов работы на русском языке
- индикация подачи насоса в л/час (возможна индикация в процентах),
- возможность калибровки,
- два независимых счетчика объёма дозированной жидкости, в литрах
(не требуется установка расходомера, не нужен датчик ходов плунжера или частоты вращения ЭД. Вычисление расхода происходит в блоке управления программно):
1) Счетчик объёма перекаченной жидкости с момента последней команды "Пуск" (можно обнулить показания)
2) счетчик общего объёма перекаченной жидкости в литрах (без возможности обнуления)
- выставление подачи насоса в л/час с панели управления (ручная установка),
- дистанционное управление подачей насоса по токовой петле 4-20 мА (или 0-20мА),
- настраиваемый аналоговый выход 4-20 мА (позволяет получить с блока информацию о текущей «подаче насоса», или о текущей «частоте напряжения на выходе инвертора»),
- настраиваемые дискретные входы для подключения цепей управления и блокировок
(например, дистанционный пуск/стоп насоса, подключение датчика уровня и т.п.),
- настраиваемый дискретный релейный выход
(«Готовность блока/Авария» или «Остановлен/Дозирование»)
- степень защиты корпуса, IP20
- климатическое исполнение УХЛ4
- защита насоса, привода и ЭД (в т.ч. от перегрузки на валу).
Назначение: Блоки серии Гидроматик-1-02 предназначен для управления подачей дозировочного насоса как плунжерного, так и мембранного типов.
Диапазон регулировки подачи от 1% до 120%, с точностью дозирования до 0,3...1,5%.. Возможна работа с датчиками уровня, датчиком PH, датчиком температуры, датчиком давления, датчика прорывы мембраны, от импульсного расходомера, по сигналу 4-20 mA. Блок управления может использоваться в качестве дозатора (может выдавать заданную дозу).
Для сравнения, при использовании обычного преобразователя частоты, дозирования с точностью 1% возможно в диапазоне от 40% до 100%. При снижении частоты ниже 40%, точность дозирования начинает резко падать (10-20% на низких частотах) , что связано с перепускание клапанов при низкой скорости движения мембраны или плунжера.
Блок управления Гидромат-1-02 работает в двух режимах: частотном при подаче от 40% до 100%, и дискретном, при подачах ниже 40%.
Благодаря этому, не требуется установка дополнительно внешнего вентилятора, как при работе на низких частотах при использовании стандартного ЧРП.
Блок управления универсальный и может быть подключен к любому дозировочному насосу соответствующей мощности.
Расшифровка обозначения Гидроматик-1-02-1,5-2-УХЛ4-IP54
- Гидроматик - наименование блока управления,
- 1-02 - серия,
- 1,5 - максимальная мощность э/д в кВт,
- 2 - исполнение 2 (есть еще исполнение 3, исполнение 5),
- УХЛ4 - климатическое исполнение (от +1°С до +45°С). Под заказ возможно исполнение УХЛ3 (от -30°С до +45°С),
- IP54 - степень защиты (возможно изготовление во взрывозащищенном исполнении).
Технические характеристики: - диапазон регулировки подачи от 1% до 120 % номинальной подачи насоса,
- дисплей с индикацией режимов работы на русском языке
- индикация подачи насоса в л/час, м3/час (возможна индикация в процентах),
- возможность калибровки,
- возможность выдачи заданной дозы,
- два независимых счетчика объёма дозированной жидкости, в литрах
(не требуется установка расходомера, не нужен датчик ходов плунжера или частоты вращения ЭД. Вычисление расхода происходит в блоке управления программно):
1) Счетчик объёма перекаченной жидкости с момента последней команды "Пуск" (можно обнулить показания)
2) счетчик общего объёма перекаченной жидкости в литрах (без возможности обнуления)
- выставление подачи насоса в л/час с панели управления (ручная установка),
- дистанционное управление подачей насоса по токовой петле 4-20 мА (или 0-20мА),
- настраиваемый аналоговый выход 4-20 мА (позволяет получить с блока информацию о текущей «подаче насоса», или о текущей «частоте напряжения на выходе инвертора»),
- настраиваемые дискретные входы для подключения цепей управления и блокировок:
• 4 токовых входа 4-20мА (с возможностью подключения датчиков уровня,
давления, температуры, pH, расхода и др.)
• 7 дискретных входов,
(например, дистанционный пуск/стоп насоса, подключение датчика уровня и т.п.),
- настраиваемые выходы:
• 1 токовый выход 4-20мА (с тремя функциями, по выбору)
• 3 слаботочных релейных выхода.
(«Готовность блока/Авария» или «Остановлен/Дозирование»)
- защита насоса, привода и ЭД (в т.ч. от перегрузки на валу).
Под заказ возможны следующие дополнительные функции:
Исполнение 3: порты RS-485 и Modbus RTU,
Исполнение 5: исполнение 3 + оснащается программно-аппаратным модулем ведения архива рабочего журнала, с модулем NFC.
Дискретность задания подачи (шаг изменения уставки подачи) с панели блока управления: - для насосов с подачей от 0,4 л/ч до 6,3 л/ч дискретность задания подачи равна 0,001 л/ч; (0,0167 мл/мин)
- для насосов с подачей от 10 л/ч до 63 л/ч дискретность задания подачи равна 0,01 л/ч; (0,167 мл/мин)
- для насосов с подачей от 100 л/ч до 800 л/ч дискретность задания подачи равна 0,1 л/ч ; (1,67 мл/мин)
- для насосов с подачей от 1000 л/ч до 9000 л/ч дискретность задания подачи равна 1 л/ч; (16,7 мл/мин)
- для насосов с подачей от 10000 л/ч до 16000 л/ч дискретность задания подачи равна 10 л/ч; (167 мл/мин)
NEXUS NX.2000-S-PR – высокоточный анализатор жидкости для измерения электрохимических показателей: pH, RedOx (ОВП), на выбор.
Предназначен для автоматического управления насосами по внешнему сигналу от датчиков PH или REDOx.
NEXUS NX.2000 S-CD - высокоточный анализатор жидкости для измерения электропроводности: 10÷20.000 μS (точность 1%) и температуры.
Предназначен для автоматического управления насосами по внешнему сигналу от датчика электропроводности.
Анализаторы жидкости (контроллеры) оснащены жидкокристаллическим дисплеем с подсветкой , выполнены в пластиковом корпусе для настенного крепления (IP65).
Технические характеристики:
- диапазон измерений: pH 0÷14,00, Rx ±1500 mV, точность: 1% шкалы pH или 1% шкалы Redox (для NX.2000 S-PR)
- диапазон измерений: 10÷20.000 μS, точность 1% (для NX.2000 S-СD)
- точность: 1% шкалы pH или 1% шкалы Redox
- соединение датчика химических измерений: BNC
- калибровка датчика: При помощи ПО
- температурный диапазон химических измерений: -10 … +100 °C (Разрешение 1 °C)
Автоматическая компенсация температуры от 0 до +100 °C при помощи сенсора PT100 или ручной настройки прибора (датчик температуры в комплект не входит)
- релейный выход: 2 (макс. сопротивление нагрузки: 10 А, 250 В)
- токовые выходы: 1 (макс. нагрузка 500 Ом) [Точность ±2% шкалы измерения]
- вход: 15÷30 В перем./пост.тока
- питание: 90÷265 В перем.тока, 50/60 Гц Потребление питания: Макс. 5 ВА Предохранители: 500 мА (с задержкой)
- дисплей: 2-строчный 16-символный ЖК Клавиатура: 4 клавиши
- настенный монтаж
Импульсные расходомеры серии РИВ предназначены для измерения объёма протекающей сквозь них жидкости (прежде всего воды) при температуре от +5°С до +40°С.
Допускается как горизонтальная, так и вертикальная установка.
Тип датчика - геркон. На каждый оборот крыльчатки приходится известный объём жидкости (зависит от размера счётчика), и расходомер выдаёт импульс. Подсчитывая количество импульсов, можно определить количество прошедшей через него жидкости.
Вход/выход - наружная трубная резьба BSP (размеры см. в таблице).
Расходомеры РИВ совместимы с такими дозаторами как Injecta, ETATRON, SEKO и т.п.
ВНИМАНИЕ! Расходомеры РИВ не имеют дисплея!
Технические характеристики:
1) материал корпуса: полиамид,
2) материала вала: нержавеющая сталь AISI 304,
3) материал крыльчатки: РИВ-20...32 - полиацеталь, РИВ-40...50 - полиамид,
4) материал кольца крыльчатки - АБС пластик,
5) питание не более 5 вольт, рабочий ток не более 20 мА,
6) длина кабеля - 1,5 метра,
7) количество литров в импульсе:
- 0,0108 л/имп. для РИВ-20,
- 0,0465 л/имп. для РИВ-25,
- 0,1035 л/имп. для РИВ-32,
- 0,0328 л/имп. для РИВ-40,
- 0,0682 л/имп. для РИВ-50.
