1ХМ 12,5/20Т-4,0-фл (1,8)

В наличии
Производитель
Страна

Китай

Код товара

31615

Подача

3,2-12,5-24,0 м3/час (min-mid-max)

Напор

21,5-20,0-11,0 м.в.ст. (max-mid-min)

Размеры
620х335х375
Масса
28 кг
Вход
50
Выход
40
Мощность
4,0х3000 кВт x об/мин

Цена с НДС

180900

Заказать
Назначение:
Центробежные герметичные химические насосы с магнитной муфтой серии ХМ предназначены для перекачивания химически активных жидкостей с плотностью до 1800 кг/м3 (зависит от мощности э/д), вязкостью до 50 сСт и концентрацией взвешенных частиц не более 1,25 мг/куб.см, с удельным объемным электрическим сопротивлением менее 105 Ом×м, не оказывающих разрушающего воздействия на материалы проточной части насоса.
Пара трения:
- насос из PP: вал - керaмика, втулка - карбид кремния (SSIC).
- насос из CFRETFE, PVDF: вал, втулка - карбид кремния (SSIC).
Прокладки корпуса - витон (возможна замена на EPDM).

Запрещается перекачка жидкостей с металлическими включениями!!!

Рабочая температура:
- с корпусом из стеклонаполненного полипропилена (PP) - исполнение "П" - от 0°С до +70°С,
- с корпусом из стеклонаполненного фторопласта (PVDF) - исполнение "Ф" - от -30°С до +90°С,
- с корпусом из стеклонаполненного этилен-тетрафторэтилена (CFRETFE, аналог тефлона) - исполнение "Т" - от -30°С до +90°С.

Расшифровка маркировки ХМ-4/20П-1,1-фл-(1,8)-ЗСХ:
«ХМ» - химический моноблочный с магнитами из ферросплава,
«1ХМ» - химический моноблочный с неодимовыми магнитами (для повышенной вязкости жидкости),
«4» - подача в средней рабочей точке, м3/час
«20» - напор в средней рабочей точке, м
«П» - материал проточной части. «П» - полипропилен, «Ф» - фторопласт, «Т» - ETFE,
«1,1» - мощность электродвигателя, кВт,
«фл» - фланцевое исполнение по входу/выходу,
«1,8» - максимальная плотность жидкости в г/см3,
«ЗСХ» - защитой по сухому ходу.

Насосы ХМ 12,5/20П(Т)-2,2-фл, ХМ20/30П-5,5-фл - до плотности 1,5 г/см3.
Насосы ХМ 20/20Ф-4,0-фл, ХМ 20/30П-5,5-фл - до плотности 1,7 г/см3
Насосы ХМ 12/25П(Т)-4,0-фл - до плотности 1,8 г/см3.

ВНИМАНИЕ!!! Насос должен работать только под заливом!
Работа "на сухую" приведет к разрушению проточной части.

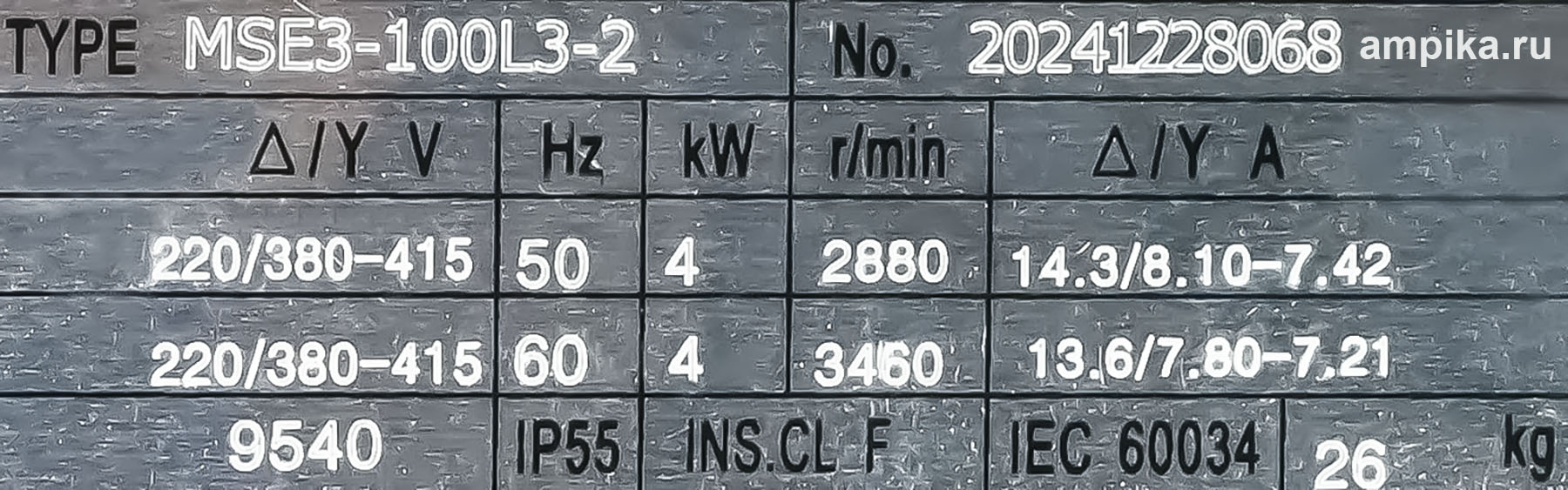

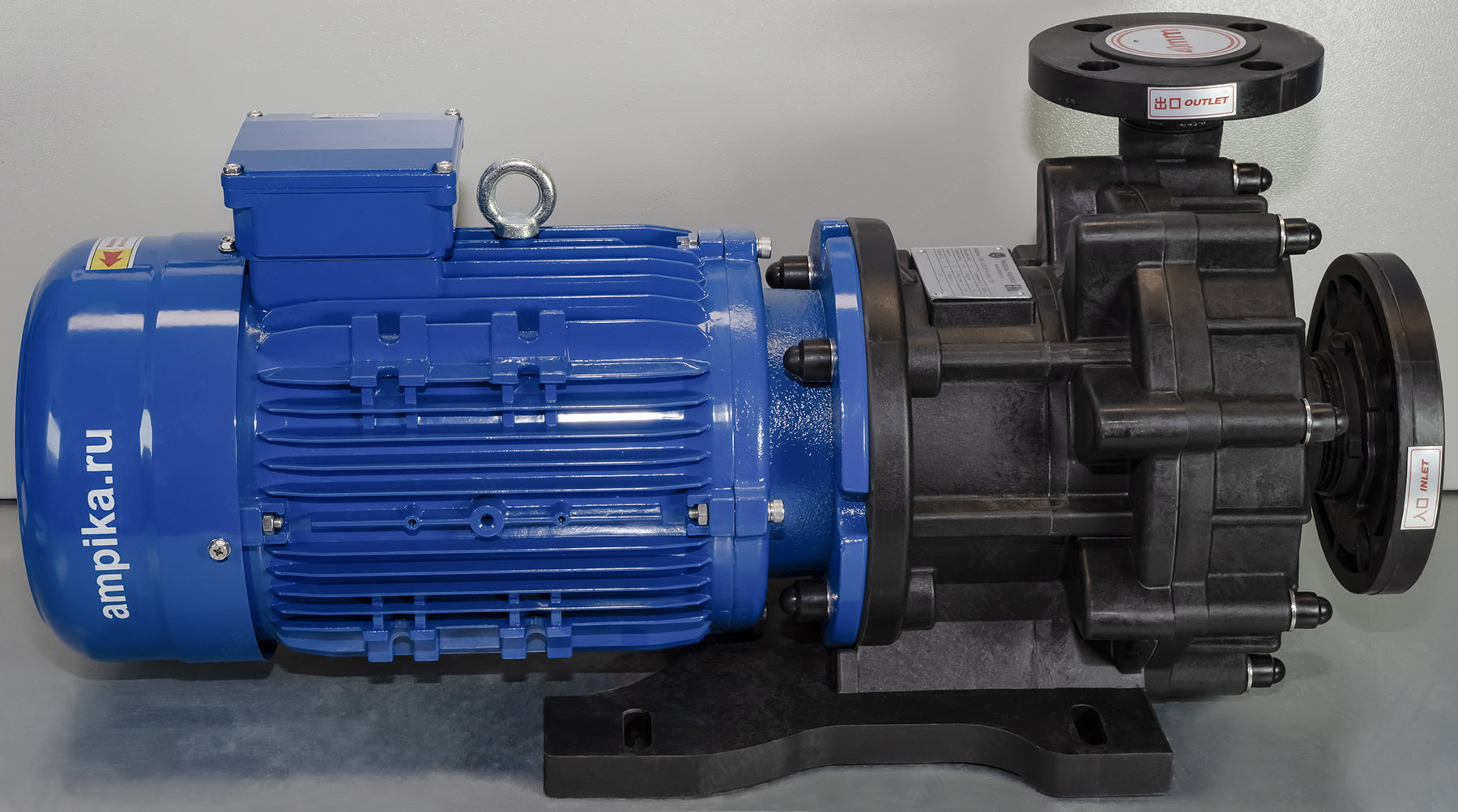

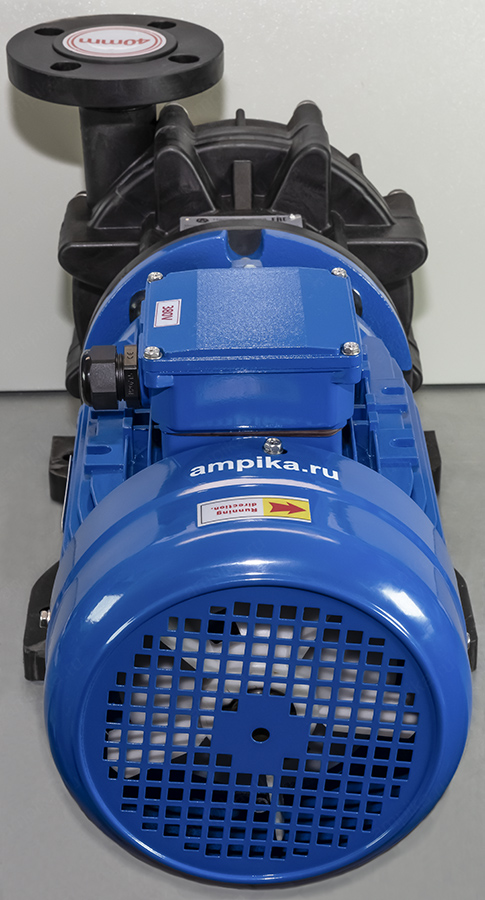

Дополнение к описанию: Тефлоновый насос с магнитной муфтой 1ХМ 12,5/20Т-4,0-фл (1,8) оснащён трёхфазным общепромышленным электродвигателем мощностью 4,0 кВт.
Благодаря моноблочной конструкции имеет компактные габариты.
Номинальный режим работы: 200 литров в минуту с давлением 2 атм. Данный параметр указан на жидкость схожей по вязкости и плотности с водой.
Насос работает под заливом. Для работы в режиме всасывания, корпус насоса и всасывающую магистраль, необходимо залить перекачиваемой жидкостью и установить обратный клапан на всасывании.

Расшифровка маркировки 1ХМ 12,5/20Т-4,0-фл (1,8)
«1ХМ» - химический моноблочный, с неодимовыми магнитами (для повышенной вязкости жидкости)
«12,5» - подача в средней рабочей точке, м3/час
«20» - напор в средней рабочей точке, м
«T» - материал проточной части ETFE (тефлон),
«4,0» - мощность электродвигателя, кВт,
«фл» - фланцевое исполнение по входу/выходу,
«1,8» - максимальная плотность жидкости в г/см3.
