НСУ-3/16-0,75-АМ (большой фланец)

Уточняйте
наличие
Производитель
Страна

Россия

Код товара

27405

Подача

3,5 м3/час (max)

Напор

16 м (max)

Размеры
295х250х250
Масса
14 кг
Вход
32
Выход
32
Мощность
0.75x1500 кВт x об/мин

Цена с НДС

53800

Заказать

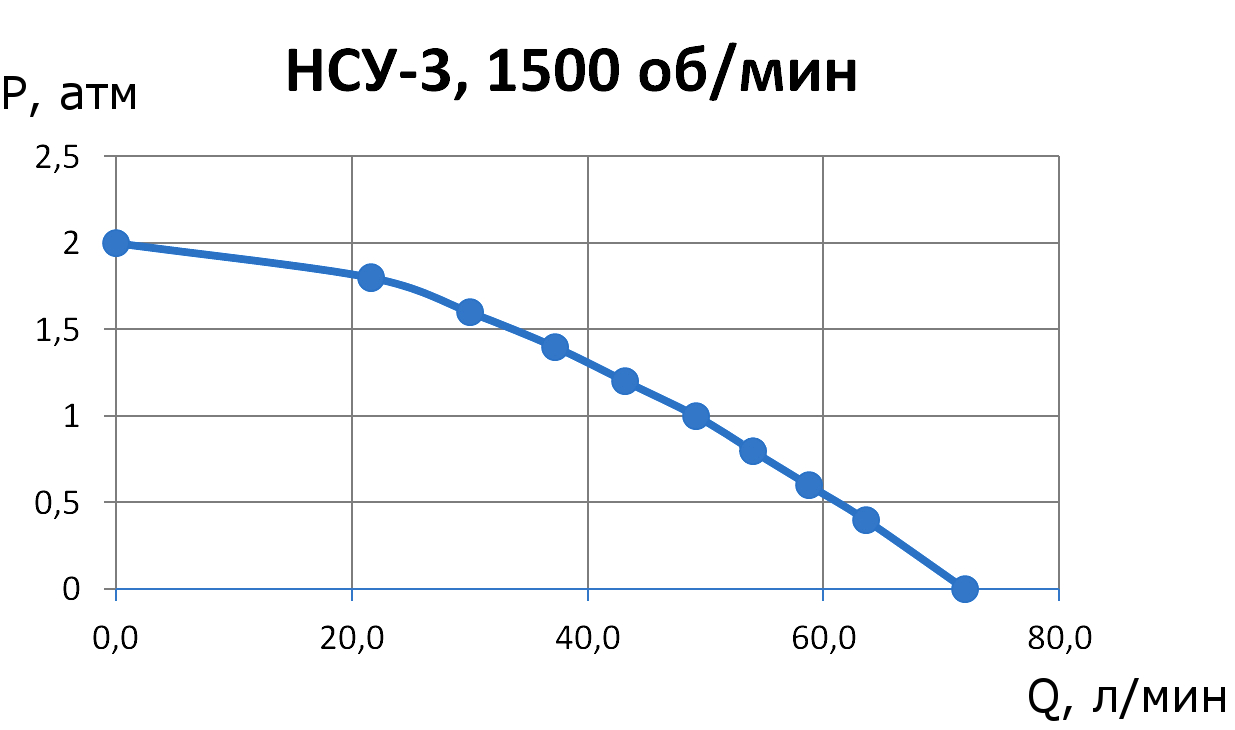

Насос с мягким ротором на 60 литров в минуту и давление до 1,6 атм. (по воде).
Благодаря относительно высоким оборотам ротора (1,5 тысячи оборотов в минуту) обладает хорошим всасыванием, что полезно для подъёма средневязких жидкостей, различных суспензий (например активного избыточного ила до 98%) с глубины.
Комплектуется стандартным двигателем по ГОСТ и удлинителем вала, что позволяет без проблем менять электродвигатель в случае его выхода из строя. Минусом такого исполнения являются чуть большие габариты, чем при сборке с мотором с малым фланцем.

НАЗНАЧЕНИЕ:
Насос импеллерный марки НСУ-АМ предназначен для перекачивания жидких и средневязких веществ, неагрессивных к материалам насоса, а также веществ, содержащих твердые включения с размером частиц до 3 мм. Например: молоко, сметана, майонез, соус, яблочное пюре, масло, дизельное топливо, бензин, нефть, и т.п.
Основным преимуществом данной марки насосов заключается в том, что при транспортировке продукта целостность структуры не нарушается. Перекачиваемый продукт всасывается без предварительной заливки в камеру насоса. НСУ-АМ надёжен и удобен в обслуживании, его легко разобрать, промыть и собрать обратно.
Высота самовсасывания НСУ-АМ - до 2-5 метров, в зависимости от условий и оборотов ротора.
Температура перекачиваемой жидкости - до +90С.
Уплотнение вала - одинарное торцевое, материалы зависят от конкретного исполнения.
Стандартное исполнение - со штуцерами под шланг внутренним диаметром 32 мм, возможно изготовление с пищевыми гайками.

Возможна установка различных импеллеров:
- из маслобензостойкой (МБС) резины,
- из пищевой резины,
- из щелочестойкой резины.

МАРКИРОВКА:

НСУ-3/16-0,75-АМ (большой фланец)
- НСУ - насос самовсасывающий универсальный (крыльчатка 74х51 мм),
- 3 - производительность в кубометрах в час (номинальная, по воде),
- 16 - напор в метрах водяного столба (номинальный, по воде),
- 0,75 - мощность электродвигателя, кВт,
- АМ - производство Ампика,
- большой фланец - насос изготавливается на стандартном электродвигателе по ГОСТ с установочными размерами по IM2081. Вал не дорабатывается (используется съемный наконечник вала). Это позволяет без проблем заменять электродвигатель в случае его выхода из строя.

ПРЕИМУЩЕСТВА:
- насосная часть разбирается путем откручивания просто руками двух гаек-барашков на 5 частей (2 фланца, импеллер, торцевое уплотнение и корпус насоса), что позволяет быстро разбирать насос для промывки,
- проточная часть изготовлена из нержавеющей стали 12Х18Н10Т,
- импеллер (крыльчатка) имеет металлическую втулку со шлицевым соединением, что увеличивает его ресурс (в отличии от импеллеров без втулки), а также позволяет его снимать без использования специального инструмента,
- на фланце, который крепится к э/д, установлено дополнительное манжетное уплотнение, что исключает попадание продукта в электродвигатель при выходе из строя основного торцевого уплотнения вала,
- российское производство (Насосы Ампика), что гарантирует поставки любых запчастей и сервисное обслуживание в Москве,
- минимальные сроки изготовления и поставки, складское наличие,
- возможность изготовления по ТУ заказчика.

В стандартном исполнении насосы НСУ поставляются со штуцерами под шланг Ду32 мм, расположенными по схеме "V".

Возможно изготовления с молочными гайками и с расположением патрубков по схеме "L".

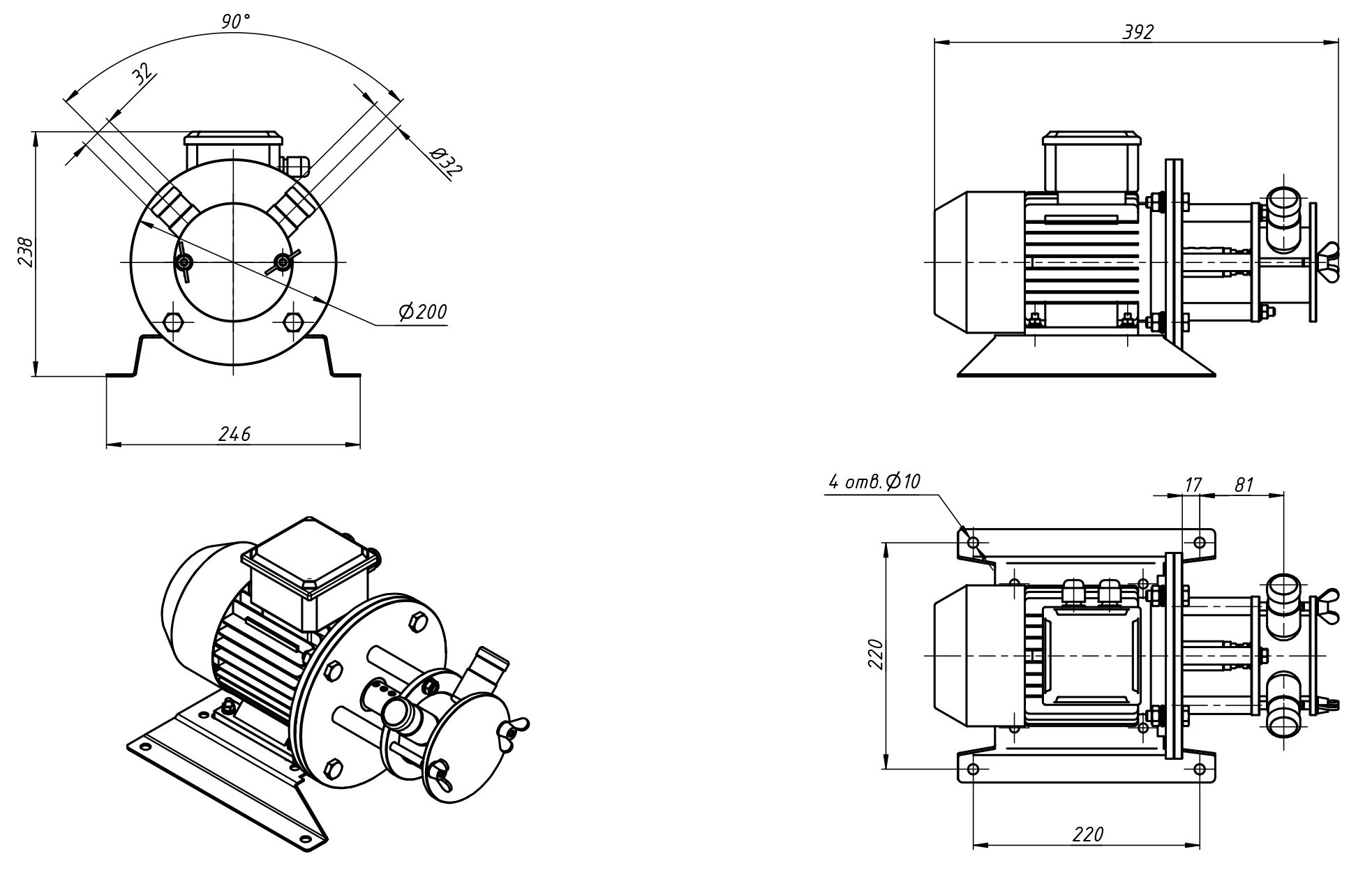

На фото изображены насосы НСУ в обычном и пищевом исполнении, а также схемы расположения патрубков.

Так же вы можете скачать/просмотреть 3D модель перейдя по ссылкам ниже (ПКМ - "правая кнопка мыши"):

1. Модель НСУ-3/16-0,75-АМ исполнение V - Скачать (формат step, ПКМ->сохранить)
2. Модель НСУ-3/16-0,75-АМ исполнение L - Скачать (формат step, ПКМ->сохранить)
