Шестерённый насос Ампика НШ-120,0/3,0 б/д

В наличии
Производитель
Страна

Китай

Код товара

16389

Подача

120 м3/час

Напор

3,0 атм

Размеры
900х700х760
Масса
528 кг
Вход
200
Выход
200
Мощность
-

Цена

385700

Заказать
Насосы НШ предназначены для перекачивания жидкостей, обладающих смазывающей способностью, с вязкостью до 2000 мПа*с.
Рабочая температура:
- насос из чугуна до +150С.
- насос из нержаеющий до +200С
Примеры перекачиваемых жидкостей: масла, дизельное топливо, нефть, теплоносители, смолы небольшой вязкости, клеи, жидкое мыло и т.п.;

Высота всасывания - до 4,5 метров.
Проточная часть изготавливается из чугуна (без обозначения) или из нержавеющей стали (обозначение "К") AISI 304 (08Х18Н10Т).
Уплотнение вала - одинарное торцевое, с эластомерами из фторопласта. Это дает возможность промывать насос растворителями (при необходимости) без риска повреждения уплотнения вала.

Насосы НШ могут агрегатироваться как с общепромышленными, так и со взрывозащищенными электродвигателями.

Условное обозначение:
НШ-5,0/3,3К
- "НШ" - насос шестеренный,
- "5,0" - подача в м3/час,
- "3,3" - давление в атм,
- "К" - проточная часть из нержавейки (без "К" - из чугуна).

Насосы НШ 1,1/14,5, НШ 3,3/3,3, НШ 5,0/3,3, НШ 8,0/3,3, НШ 12,0/6,0 поставляются с фланцами, в корорых нарезана внутренняя резьба (см. таблицу).
Насос НШ-18,0/3,6, НШ-26,0/6,0, НШ-39,0/6,0, НШ-57,6/3,0 поставляются без ответных фланцев.
Диаметр свободного прохода написан в таблице (резьбы в насосе нет).

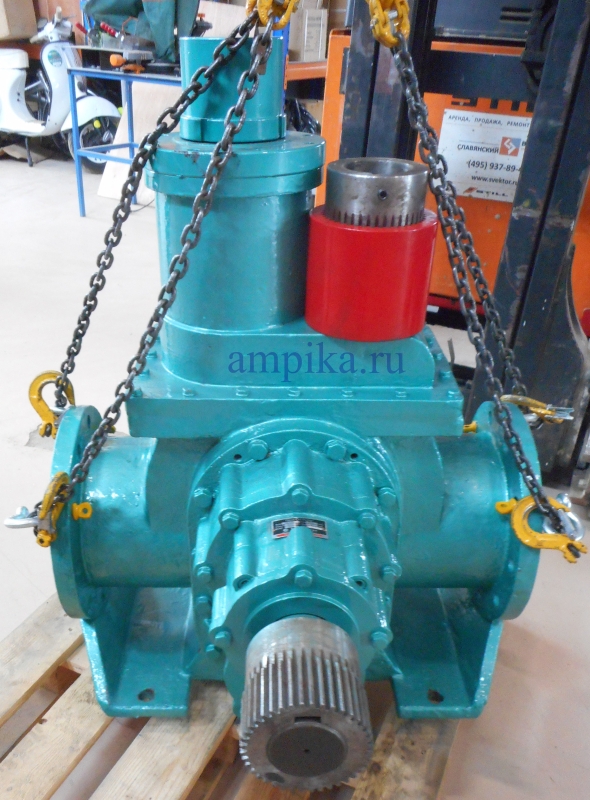

Дополнение к описанию: Самый большой шестерённый насос из ассортимента Ампики - НШ-120/3 способен перекачивать 2 кубометра масла в минуту и при этом выдавать давление до 3 атмосфер.
Помимо больших параметров производительности, размеров и веса, этот насос примечателен и своей муфтой шлицевого типа, с промежуточным кольцом, передающим огромный крутящий момент мощного низкооборотного электродвигателя.
Ведущая (соединённая с приводным валом) шестерня - верхняя, ведомая - нижняя.
Нарост сверху - перепускной (байпасный) клапан.
