АСД1

Уточняйте
наличие
Производитель
Страна

Россия

Код товара

08383

Размеры
360х560х130
Масса
2,5 кг

Цена с НДС

75300

Заказать
Автоматическая станция дозирования “АСД1” (производитель - АМПИКА Россия) предназначена для работы в составе комплексов точного дозирования жидкости.

При испытаниях на стенде была достигнута точность дозирования 0,1...0,25% в зависимости от выдаваемой дозы с постоянной повторяемостью результатов.
Минимальная доза при использовании расходомера ИР-1 - 50 мл.

Технические характеристики:
- автоматическая выдача заданной дозы (включение и отключение внешнего исполнительного устройства (например, насоса и (или) электромагнитного клапана) по сигналам импульсного расходомера;
- автоматическая выдача цикличных доз; выход на внешнее управляющее устройство (например, педаль);
- отображение значения выдаваемой дозы;
- подсчет суммарного количества жидкости, прошедшей через систему, с возможностью его обнуления;
- возможность задания коэффициента для перевода импульсов в реальные единицы измерения объема или массы;
- прямое и реверсивное управление магнитным пускателем (для подключения электродвигателя насоса);
- реле с током до 10А для подключения электромагнитного клапана;
- DIN-рейка для установки дополнительного оборудования (например, автомата защиты электродвигателя насоса);
- парольная защита параметров устройства;
- питание шкафа - 220В.

Может использоваться с импульсными расходомерами ИР-1 и OGM-25-P или аналогичными.

Принцип работы:
Дозатор “АСД1”, находясь в составе раздаточного комплекса, осуществляет управление электродвигателем насоса и клапаном отсечки, основываясь на сигналах импульсного расходомера.
Дозатор может работать с любыми типами импульсных расходомеров. Для предотвращения помех (ложных срабатываний) при работе с расходомерами, имеющими механические контакты (например герконовые датчики), в дозаторе предусмотрена возможность защиты от дребезга контактов с возможностью регулирования времени задержки прихода входного импульса.
В дозаторе предусмотрена система компенсации инерционности раздаточного комплекса (неконтролируемого расхода жидкости вследствие конечного времени срабатывания исполнительных механизмов) путем ввода поправочного коэффициента, учитывающего время срабатывания исполнительных механизмов.

Электрическая часть дозатора “АСД1” включает в себя:
- Программируемый контроллер, получающий сигналы от импульсного расходомера и подающий команды на исполнительные устройства;
- Исполнительные устройства (магнитный пускатель и реле управления клапаном отсечки);
- Блок питания 24В;
- Панель управления;
- Выключатель питания;
- Защитный автомат;

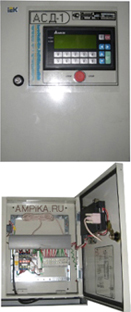

Конструктивно автоматическая система дозирования “АСД1” выполнена в виде стального шкафа с открывающейся дверцей, на которой расположена панель управления дозатором, имеющая в своем составе кнопки управления и дисплей. Для предотвращения доступа к электронной части дозатора посторонних лиц, в конструкции дверцы предусмотрен замок с ключами. Конструкция шкафа предусматривает его настенное крепление.

Минимальный размер дозы, выдаваемой дозатором, обусловлен конфигурацией оборудования, используемого раздаточным комплексом (насос, клапан отсечки, расходомер).
Минимальный размер дозы складывается из двух величин:
1. Количества жидкости, приходящейся на один импульс (определяется типом используемого расходомера).
2. Инерционностью системы (количества жидкости, проходящей через систему после получения сигнала "СТОП".
Эта величина зависит от производительности насоса, вязкости перекачиваемой жидкости и времени срабатывания клапана отсечки - чем меньше производительность насоса и чем меньше время срабатывания клапана отсечки, тем меньше минимальный размер дозы).


Дополнение к описанию: Шкаф управления насосом практически любого типа, который позволяет дозировать жидкость.
Станция управления делает дозировщик из почти любого насоса, что открывает безграничные возможности для технического творчества.
Это один из самых дешёвых вариантов сделать например небольшую линию розлива, фасовки технических жидкостей в мелкую тару.
Сделать дозировочный насос самому, а не покупать дорогую промышленную линию - это и интереснее и дешевле.
