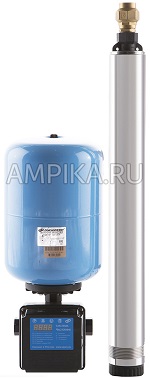

Насос-автомат с системой автоматического управления по потоку ("ДЖАМБО 60/35 П-К") состоит из поверхностного насоса и блока автоматики (автоматического устройства), контролирующего наличие потока и его величину (защита от "сухого хода"). Также блок автоматики реагирует на нижний порог давления воды в системе.

Преимуществом данной насосной станции является то, что она поддерживает постоянное давление (без скачков, как в станциях с гидроаккумулятором).

Насосные станции могут применяться для подачи воды под давлением в квартиры, дачные дома, а также мелкие установки для поддержания давления в сельском хозяйстве. Благодаря своему особому принципу функционирования, установка таких агрегатов помогает с успехом решать проблемы, возникающие в случаях, когда поток воды не обеспечивает требуемое рабочее давление. Рекомендуются для перекачки чистой воды при температуре от +5º до +35°С. Высота всасывания – не более 9 метров.

Литера Н в конце маркировки насоса обозначает бак из нержавейки.

Для просмотра информации о конкретном насосе - нажмите на его марку.

Электронасосы бытовые погружные с поплавковым выключателем серии "Фекальник" предназначены для перекачивания сточных или фекальных вод с содержанием твёрдых включений (не путать с камнями) размером до 35 мм и температурой от +1 до +35ºC.
Они могут использоваться на даче для орошения или подачи воды из колодцев, открытых водоёмов и других источников.
Максимальная глубина погружения - 8 метров ниже уровня воды.
Электродвигатель асинхронный со встроенной тепловой защитой, степень защиты IP68.
Насосы имеют универсальный щтуцер для подключения шлангом диаметром 25 мм, 32 мм, 40 мм.
Насосы фекальник снабжены поплавковым выключателем и кабелем с вилкой:
- 10 метров - для насосов 150/7, 225/11, 330/12
- 7 метров - для насосов 230/8,
- 5 метров - для насосов 140/6.

Материалы:
- Фекальник 255/11Н: корпус и насосная часть из нержавеющей стали, рабочее колесо - полимер Noril.
- Фекальник 200/10: целиком изготовлены из пластика.

Внимание! В 2012 году были изменены марки насосов. Приводим соответствие старых и новых марок ниже:
- Фекальник 255/11Н = Дренажник-255/11-ФН,
- Фекальник 200/10 = Дренажник 200/10 Ф.

Погружной центробежный многоступенчатый электронасос «Водомет» с «плавающими» рабочими колесами, «омываемым» электродвигателем и встроенным конденсатором предназначен для подачи воды из скважин с внутренним диаметром от 100 мм и более, а также колодцев, резервуаров и открытых водоемов для системы водоснабжения дома, орошения сада и огорода. Паспорт (инструкция по эксплуатации) идёт в коробке с насосом.

Насосы «ВОДОМЕТ» модифицированы для использования в, так называемых, «запесоченных» скважинах. Они способны без ощутимого ущерба для себя, перекачивать воду, содержащую, во взвешенном состоянии, несколько килограммов песка в кубометре воды.

Применение сетчатого (1,5х1,5 мм) фильтра вместо щелевого лучше препятствует проникновению в насос длиномерных частиц, способных засорить насос. Все части насоса, соприкасающиеся с перекачиваемой водой, изготовлены из материалов, разрешенных для контакта с пищевыми продуктами.

Насосы комплектуются кабелем:
- Водомет 60/32 - 10 метров,
- Водомет 60/52 - 20 метров,
- Водомет 60/72 - 30 метров,
- Водомет 60/92 - 50 метров,
- Водомет 115/75 - 30 метров,
- Водомет 115/115 - 70 метров,

Насосы «ВОДОМЕТ», по сравнению с вибрационными насосами:
- имеют больший КПД за счёт более эффективного центробежного принципа перекачивания воды;
- экономичнее возвратно-поступательного из-за отсутствия режима «пуск-остановка»;
- менее шумные;
- значительно долговечнее, так как не имеют быстро изнашиваемой клапанно-поршневой системы;
- не оказывают вредного влияния на скважину и всю систему водоснабжения, так как не имеют существенной вибрации.

Насосы «ВОДОМЕТ» с «плавающими» рабочими колесами по сравнению с традиционными:
- имеют больший гидравлический КПД, вследствие самостоятельного выставления «нулевых» зазоров, что повышает напорную характеристику каждого рабочего колеса, а значит, снижает их необходимое количество, т.е. осевые габариты насоса, массу вращающихся частей, следовательно, вибрации;
- имеют меньшую склонность к засорению, так как «всплывая» способны пропускать большие по величине частицы.

Насосы «ВОДОМЕТ» с «омываемым» электродвигателем по сравнению с насосами традиционной компоновки:
- расположение электродвигателя над насосной частью позволяет вывести кабель электропитания из верхней крышки насоса, что уменьшает общий габарит и позволяет монтировать насос в скважину с обсадной трубой меньшего диаметра, а значит, и более дешевую;
- электродвигатель насоса надежно защищен от перегрева потоком омывающей и таким образом охлаждающей его воды, которая проходит по кольцевой щели между оболочкой статора и корпусом насоса;
- расположение уплотнения в верхней точке гидравлической части насоса предохраняет его от попадания песка, следовательно, значительно увеличивает срок службы;
- компоновка насоса позволяет использовать его в частично погруженном положении, например, в открытых мелких водоёмах.

Электронасосы на 220 вольт серии "ДЖАМБО" являются поверхностными насосами со встроенным эжектором, сочетающими преимущества центробежных с практичностью самовсасывающих насосов. Встроенный внутренний эжектор с системой труб Вентури обеспечивает хорошие условия всасывания на входе в насос и позволяет создать высокое давление на выходе. Они позволяют перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистоте и наличию растворенных газов.

У насоса "ДЖАМБО 70/50Н" корпус выполнен из нержавеющей стали, у "ДЖАМБО 70/50П" - из стеклонаполненного полипропилена.
Рабочее колесо и проточный блок "направляющий аппарат - трубка Вентури - сопло" выполнены из износостойких пластических материалов.

Для предотвращения внешних утечек из насосной части применены графито-керамические торцевые уплотнения. Благодаря свойству самосмазывания вследствие сочетания гидродинамического и капиллярного эффектов уплотнения насосы являются практически вечными. Электродвигатель - асинхронный короткозамкнутый, состоит из статора, подшипниковых щитов, короткозамкнутого ротора и коробки выводов, в которой находится конденсатор и клеммные колодки для соединения выводных концов электродвигателя с питающим кабелем.
Статор электродвигателя защищен термопротектором, отключающим электродвигатель при перегреве обмотки, и охлаждается вентилятором, расположенным на заднем конце ротора.

Назначение:
Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения, предохраняет насос от частого включения, что способствует увеличению ресурса насоса, снижает вероятность появления гидроударов в системе, при отключении напряжения в сети выдает свой запас воды.

Функции:
- снижения вероятности появления гидроударов в системе;
- аккумулирования воды под давлением;
- предохранения насоса от частого включения, что способствует увеличению ресурса насоса.

Если не стоит специальная задача накапливания воды под давлением, то минимально необходимый объем гидроаккумулятора выбирается из условия ограничения количества включений насоса - поэтому это условие является определяющим.

Установлено, что чем больше масса вращающихся частей насоса, тем большее на его долговечность отрицательно влияет режим «пуск-остановка».

В системах водоснабжения используются поверхностные и погружные насосы. Поверхностные насосы по своей конструкции допускают большее количество включений в минуту, чем погружные, поэтому они нуждаются в меньших по объему гидроаккумуляторах, чем погружные аналогичной производительности.

Гидроаккумуляторы горизонтальной (Г) компоновки рекомендованы для поверхностных насосов, поэтому имеют площадку для их крепления. При этом примерная методика подбора объема бака такова: гидроаккумуляторы емкостью 24 литра предпочтительны для насосов мощностью до 1 кВт, гидроаккумуляторы емкостью 50 литров – для насосов мощностью свыше 1 кВт.

Для погружных насосов рекомендованы гидроаккумуляторы как горизонтальной, так и вертикальной (В) компоновки. Гидроаккумуляторы емкостью 24 литра предпочтительны для насосов мощностью до 500 Вт, гидроаккумуляторы емкостью 50 литров – для насосов мощностью до 1 кВт, а гидроаккумуляторы емкостью 100 литров – для погружных электронасосов мощностью до 1,5 кВт.

Назначение:
Оголовок скважины предназначен для герметизации устья скважины с наружным диаметром обсадной трубы (для ОС 100-32 - 107 - 127 мм, для ОС 133-32 - 127-140 мм) с установленным внутри нее насосом, полиэтиленовой напорной трубой диаметром 32 мм, а также кабелями круглого сечения в оболочке (силовым для питания электродвигателя насоса oт 4х0.75 мм2 до 4х4 мм2 и, при необходимости, слаботочного кабеля от 3х0-75 мм2 до 3х1.5 мм2 для подключения источников "сухого хода".

Применение оголовка скважины позволяет:
- предохранить скважину от попадания в нее поверхностных грунтовых вод и посторонних предметов,
- снизить вероятность кражи оборудования и материалов из скважины при использовании “секретных” болтов (фирмой не поставляются),
- увеличить надежность подвешивания насоса и упростить эксплуатацию технического колодца,
- придать скважине элегантный внешний вид.

Особенности скважинного оголовка:
- монтаж оголовка не требует сварочных paбoт, так как его установка осуществляется посредством затягивания болтов, сжимающих уплотнительное резиновое кольцо между крышкой и прижимным фланцем,
- возможность погружения насоса лебедкой, краном и другими грузоподъемными механизмами за верхние рым-болты, установленные в крышке оголовка,
- крепление троса, прикрепленного к насосу, посредством карабина, подвешиваемого на нижний рым-болт.

Бытовые погружные насосы серии "Дренажник" предназначены для перекачивания дренажных вод с температурой от +1С до +40ºC из ям, колодцев, канав и т.п.
Температура окружающей среды: от +1 до +50ºC.
Максимальный размер пропускаемых частиц для насосов Дренажник до 220/12 - 5 мм, для насоса Дренажник 550/14 - 40 мм.
Максимальная глубина погружения - 8 м.
Материал проточной части и рабочего колеса - пластик.
Насосы снабжены поплавковыми выключателями, позволяющими работать в автоматическом режиме.

Насос Дренажник 220/12 поставляется вместо насоса Дренажник 220/14, снятого с производства.

Все насосы имеют кабель питания 10 метров с евровилкой и универсальный штуцер для подключения шланга 25 мм, 32 мм или 38 мм.

Данные фильтры устанавливаются на входе в водопроводную магистраль, для очистки от нерастворимых примесей, таких как песок, ил, ржавчина. Могут служить предфильтрами для очистки питьевой воды.

Характеристики фильтра WF-1BR:
- расход - до 10 л/мин,
- максимальное давление воды 6 атм.;
- давление разрушения 35 атм.;
- рабочая температура воды от +2ºС до +35ºС;
- кнопка сброса давления;
- соединительная резьба 1``;
- картридж PP-5M (веревочный полипропилен), 10 микрон;
- ресурс до 10000 л. (зависит от качества воды) но не более 6 месяцев

При установке картриджа NET-10 возможна фильтрация дизельного топлива.

Характеристики картриджа NET-10:
Картридж с сеткой из полимеров предназначен для многократной механической очистки воды от песка, грязи, ржавчины. Размер фракций более 150 мкм. Рекомендуется для предварительной очистки воды. Может быть использован для фильтрации дизельного топлива.

- тонкость фильтрации 150 микрон;
- рабочая температура от +2 до +35С;
- скорость фильтрации до 50 л/мин.

Насосы ЦИРКУЛЬ предназначены для комплектации современных систем отопления и кондиционирования. Назначение заключается в принудительной циркуляции и рециркуляции жидкостей в замкнутых системах. Применение циркуляционных насосов обеспечивает равномерное распределение температур в отопительном контуре и быстрый прогрев отапливаемых помещений.
Достоинством данной модели является отсутствие сальниковых уплотнений - смазка и охлаждение двигателя осуществляется при помощи циркулируемой жидкости.

Технические характеристики:

1. Рабочая температура- от +2°С до +110°С
2. Тип электродвигателя - с мокрым ротором,
3. Напряжение питания - 220В,
4. Корпус насоса - чугун,
5. Подшипники скольжения из керамики,
6. Рабочее колесо - составное из PES/PP(Полиэфирсульфон и полипропилен).
7. Монтажная длина (расстояние между резьбовыми фланцами) - 180 мм.

Расшифровка обозначения марки на примере насоса ЦИРКУЛЬ 25/80:
- ЦИРКУЛЬ - наименование серии ;
- 25 - условное проходное сечение насоса;
- 80 - максимальный напор водяного столба, дм.

Комплексное решение автоматизации водоснабжения с баком марки "КРАБ" предназначено для автоматического управлением электронасосом, поддержания заданного давления в системах водоснабжения и предварительной фильтрации воды.

Автоматика системы рассчитана на мощность насоса до 1,1 кВт.
Возможно одновременное использование до 2х точек водоразбора.

Среди основных преимуществ даннной автоматической системы забора воды можно отметить универсальность (подходит к любому насосу) и простоту монтажа.

Система КРАБ может быть установлена с погружными насосами серии ВОДОМЁТ.

В состав системы входит :
- гидроаккумулятор на 24 или 50 литров;
- шаровой кран;
- обратный клапан;
- манометр;
- реле давления с выводами для подключения электропитания и насоса;
- корпус для картриджного фильтра;
- ключ для разборки корпуса картриджного фильтра;
- кронштейн для крепления системы "КРАБ" к вертикальной поверхности;

Приобретая систему КРАБ вы получаете готовый набор для автоматизации водоснабжения в доме.

Предназначены для подачи чистой воды из колодцев, резервуаров и открытых водоемов, орошения сада и огорода. Насос автоматически включается и выключается по уровню воды, благодаря тому, что оснащен поплавковым выключателем. Обратите внимание на то, что для комплектации систем полностью автоматизированного водоснабжения дома необходимо доукомплектовать его соответствующими аксессуарами.

Насосы «ВОДОМЕТ» с «плавающими» рабочими колесами по сравнению с традиционными:
- имеют больший гидравлический КПД, вследствие самостоятельного выставления «нулевых» зазоров, что повышает напорную характеристику каждого рабочего колеса, а значит, снижает их необходимое количество, т.е. осевые габариты насоса, массу вращающихся частей, следовательно, вибрации;
- имеют меньшую склонность к засорению, так как «всплывая» способны пропускать большие по величине частицы.

Насосы комплектуются кабелем:
- Водомет 55/35 А ДФ - 10 метров,
- Водомет 55/50 А ДФ - 20 метров,
- Водомет 55/75 А ДФ - 30 метров,

Условное обозначение Водомет ПРОФ 55/50А ДФ
"Водомет ПРОФ" - серия насоса.
"55" - максимальный расход литров в минуту.
"50" - максимальный напор в метрах.
"А" - оснащен поплавковым выключателем.
"ДФ" - оснащен донным фильтром.
