Виды рабочих колёс центробежных насосов

Существует много задач по перекачиванию различных жидкостей, например: чистая вода, дренажные сточные воды, фекальные воды, воды с большим содержанием примесей небольшого размера (1-3 мм), шламовые воды с большим содержанием крупных частиц (до 20-30 мм), воды с содержанием длинноволокнистых включений, жидкости с большим содержанием абразива, различные нефтепродукты, химически активные жидкости.И для решения каждой задачи существует своё оптимальное решение, а именно рабочее колесо определенного вида, позволяющее работать насосу с максимальным КПД. По форм-фактору центробежные рабочие колёса делятся на 2 группы: рабочие колёса открытого типа и рабочие колёса закрытого типа. И каждые, в свою очередь, могут иметь различное количество лопастей.
Колёса закрытого называются так потому, что лопатки у них закрыты диском с обеих сторон. Колёса такого типа имеют максимальный КПД и максимальный напор. Но они не подходят для работы с жидкостями, которые имеют длинные волокна (они наматываются на колесо и забивают его) и для жидкостей, имеющих крупные включения, из-за опасности их застревания в узком внутреннем проходе колеса.Рабочее колесо закрытого типа
Колёса открытого типа имеют открытые лопатки с одной стороны (существуют и колёса, которые имеют только лопатки, не закрытые диском с обеих сторон, но это экзотика).
Колёса этого типа имеют более низкий КПД, но зато позволяют перекачивать жидкости с волокнистыми включениями и жидкости с крупными частицами.
Рабочее колесо открытого типа
Рабочие колёса закрытого типа в погружных насосах
В погружных дренажных и фекальных насосах колёса закрытого типа отличаются от аналогичных колес в центробежных горизонтальных поверхностных насосах для чистых жидкостей.В погружных насосах используются колёса закрытого типа с большим свободным проходом, чтобы колесо не забивалось крупными частицами (например, фекальными массами и т.п.). В консольных наружных насосах для чистых жидкостей используются закрытые колёса с небольшим свободным проходом, т.к. они обладают максимально возможным КПД и напором, что важно например для водоснабжения.
На рисунке можно увидеть, что большой размер свободного прохода колеса фекального насоса позволяет пропускать крупные частицы. Применение закрытых колёс оправдано в случае необходимости большого напора насоса и перекачки жидкостей с большим содержанием крупных частиц (такое колесо более прочное по сравнению с колесом открытого типа).Пример рабочего колеса закрытого типа
Ниже можно посмотреть различные виды закрытых крыльчаток фекальных насосов:


- Закрытая двухканальная крыльчатка.

Используется для перекачки жидкостей с большим содержанием шлама (крупных частиц), там где требуется большой напор. Применяется там, где нужна высокая надежность и тяжелые режимы работы.
Закрытая двузканальная крыльчатка
- Закрытая одноканальная крыльчатка.

Устанавливается в насосы, которые должны перекачивать жидкости с большим напором и крупными мягкими частицами (например, в фекальные насосы).
Закрытая одноканальная крыльчатка
Рабочие колёса открытого типа в погружных насосах
Рабочие колёса открытого типа устанавливают как в фекальных, так и в дренажных насосах. Как можно видеть на картинках, колесо такого типа устанавливают как над рабочей камерой насоса (верхний рисунок), так и в рабочей камере (как на рисунке снизу).Рабочее колесо, установленное выше рабочей камеры
Установка выше рабочей камеры (выше улитки) способствует беспрепятственному прохождению крупных частиц, а также волокнистых включений. Такую схему установки колёса называют свободновихревой. При вышеперечисленных достоинствах такой схемы, есть и недостатки: сильно падает КПД, требуется двигатель повышенной мощности и насос имеет небольшой напор.Рабочее колесо, установленное выше рабочей камеры
Для дренажных насосов (которые перекачивают воду с небольшими частичками песка), нет необходимости использовать свободновихревую схему. Рабочее колесо ставят в самой рабочей камере насоса. Существуют несколько видов крыльчаток открытого типа:
- С небольшими по высоте лопатками.

Их используют либо в дренажных насосах, либо в насосах со свободновихревой схемой установки.
Они могут отличаться количеством лопастей и их конфигурацией.
Рабочее колесо с небольшими по высоте с лопатками
- С высокими лопатками.

Используют в фекальных насосах. Конфигурация этого рабочего колеса позволяет использовать его там, где нужен большой свободных проход частиц и требуется больший напор, чем при свободновихревой схеме.
Рабочее колесо с высокими лопатками

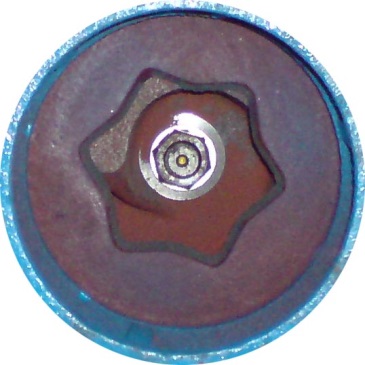

В частности, рабочее колесо открытого типа с одной лопаткой применяют в насосах с режущим механизмом, когда кромка насоса выступает в качестве ножа (как например у насосов серии ЦМФ-РМ). На всасывающей крышке сделаны звездообразные кромки, которые выступают в качестве неподвижных ножей.Рабочее колесо насоса ЦМФ-РМ
Таким образом, решаются сразу 2 задачи: насос может перекачивать жидкости с большими включениями и перерубать длинноволокнистые включения, что позволяет перекачивать такие жидкости без риска засорения насоса (в обычных насосах, если в жидкости будут длинные верёвки и т.п. волокна, они намотаются на рабочее колесо и затормозят, а потом и заклинят ротор насоса).Рабочая часть насоса с покрытием из полиуретана
Существуют и рабочие колёса со специальным покрытием их из полиуретана - для работы с жидкостями, имеющими повышенное содержание абразива. В особо тяжёлых случаях покрывают полиуретаном (футеруют) не только рабочее колесо, но и всю внутреннюю поверхность рабочей камеры насоса.Рабочее колесо с покрытием из полиуретана
Примерами таких жидкостей могут служить: глазурь в керамической промышленности, отходы при обработке гранитных камней (при резке) и т.п. Покрытие полиуретаном позволяет в несколько раз увеличить ресурс рабочего колеса и корпуса насоса. Такие насосы есть в нашем каталоге под маркой VLP.


Насосы с измельчающим механизмом
Существует 2 вида измельчительных механизмов:


- Измельчитель с ножом как в мясорубке.
Это самый простой тип измельчителя первого поколения. Плохо справляется с материалами из нетканых материалов (влажные салфетки, прокладки и т.п.)
Измельчающий механизм с горизонтальным расположением ножа
- Измельчитель с вертикальным расположением ножа.
В настоящее время является наиболее эффективным. Позволяет перемалывать практически любые мягкие материалы.
Измельчающий механизм с вертикальным расположением ножа


Следует помнить, что насосы с измельчителями могут измельчать только мягкие частицы (туалетную бумагу, веревки, салфетки, пищевые отходы).
Попытка качать ими жидкости с твёрдыми частицами (кости, палки, ветки, песок, камни, гвозди и т.п.) неизменно приведёт к заклиниванию насоса и выгоранию обмотки статора электродвигателя. Поэтому для работы с насосами такого типа (да и вообще с любыми насосами), мы рекомендуем устанавливать автомат защиты электродвигателя (мы рекомендуем автоматы фирмы ABB), который отключит питание мотора прежде, чем в нём начнутся необратимые деструктивные изменения.

Надеемся, что этот краткий ликбез поможет Вам в выборе правильного насоса.
