Автоматическая насосная станция с баком НС-90/45-24
Насосы автономного водоснабжения традиционной конструкции НС-90/45-24 предназначены для создания и дальнейшего поддержания давления в автоматическом режиме в системах водоснабжения домов, дач, коттеджей. Установки комплектуются самовсасывающим насосом с высотой самовсасывания до 9 метров, гидроаккумуляторным баком на 24 литра и автоматикой (механическим реле давления).
Всё готово сразу из коробки: достаточно первоначально залить корпус насоса водой и включить его в розетку.
Корпус насоса изготовлен из нержавеющей стали AISI304. Уплотнение вала - одинарное торцевое. Электродвигатель асинхронный, однофазный, на 220 вольт, IP44, класс изоляции B.
Расшифровка обозначения НС-90/45-24: «НС» - насосная станция,
«90» - максимальная подача в л/мин.,
«45» - максимальный напор в метрах,
«24» - гидроаккумулятор на 24 литра.
Эти насосные станции являются оптимальными по подаче/давлению/цене для бытового использования на даче или в загородном доме. Высокое качество материалов и сборки гарантирует длительную работу без каких-либо проблем.
Благодаря простейшей автоматике поддержания давления, механическому реле, эти станции лояльно относятся к нестабильной работе отечественных электрических сетей.
Автоматические насосные станции с баком (1-е поколение)
Насосные станции могут применяться для подачи воды под давлением в квартиры, дачные дома, а также мелкие установки для поддержания давления в сельском хозяйстве. Благодаря своему особому принципу функционирования, установка таких агрегатов помогает с успехом решать проблемы, возникающие в случаях, когда поток воды не обеспечивает требуемое рабочее давление. Рекомендуются для перекачки чистой воды при температуре от +5º до +35°С. Высота всасывания – не более 9 метров.
Литера Н в конце маркировки насоса обозначает бак из нержавейки.
Для просмотра информации о конкретном насосе - нажмите на его марку.
Насосы Wilo-Jet HWJ представляют собой автоматические рабочие станции
для поддержания постоянного напора воды в водопроводных системах загородных
домов и коттеджей. Его можно использовать для подачи воды из колодцев, скважин и
глубоко расположенных резервуаров, полива, ирригации и орошения.
Корпус насоса изготовлен из нержавеющей высококачественной стали,
благодаря чему даже при длительных простоях предотвращается образование коррозии.
Мембранный напорный бак объемом 20/50 л способствует уменьшению частоты
включений, снижению гидроударов и поддержанию постоянного давления в водопроводной
системе.
Напор воды можно увеличивать/уменьшать регулировкой давления воздуха в напорном баке.
Насос оснащён полным электрическим и гидравлическим подключением,
быстро и надежно устанавливается.
Для удобства наполнения насоса водой в корпусе предусмотрено
заливное отверстие с резьбовой пробкой.
В комплект насоса включен всасывающий шланг.
Маркировка H - Система из насоса с мембранным напорным баком
WJ - Насосы Wilo-Jet
20 L - Размер бака
2 - Номинальный расход Q в м3/ч при оптимальном коэффициенте полезного действия
03 - Индекс для давления насоса (02 < 03 < 04),
Исполнение 03 с более высоким давлением, чем исполнение 02
EM(AC220) - Однофазный ток, 1~230 В 50 Гц
Насосная станция с частотным регулированием НС-70/30-ЧРП (малошумная)
Насосная станция с частотным регулированием НС-70/30-ЧРП представляет собой интеллектуальный самовсасывающий насос с электродвигателем на постоянных магнитах с преобразователем частоты нового поколения. Состоит из контроллера, электродвигателя, самовсасывающего насоса из нержавеющей стали и маленького гидроаккумулятора.
Установка отличается стабильной работой, низким уровнем шума (37-40 Дб, что соответствует шуму работы кондиционера), привлекательным внешним видом, компактной структурой и простотой установки и эксплуатации.
Насос может автоматически регулировать производительность (с помощью частотного преобразователя) в соответствии с потреблением воды, чтобы обеспечить постоянное давление в трубопроводной сети и сделать работу системы более эффективной и энергосберегающей.
Практически бесшумная работа позволяет использовать насосную станцию для повышения давления в системе даже в помещении, где находятся люди (например, возможна установка на кухне).
Расшифровка условного обозначения НС-70/30-ЧРП:
- "НС" - насосная станция,
- "70" - максимальная производительность в л/мин.,
- "30" - максимальный напор в метрах,
- "ЧРП" - частотно-регулируемый привод.
Технические характеристики: - температура воды до +60 ºC,
- высота самовсасывания - до 4 метров,
- электродвигатель на постоянных магнитах, степень защиты IPX5, напряжение питания - 220В, 50Гц,
- диаметр входа/выхода - внутренняя резьба 1 дюйм,
- защита от замерзания, защита от заклинивания, уведомление об утечке, сохранение настроек при отключении питания, защита от сухого хода, защита от превышения максимального давления, защита от падения напряжения, от перегрузки по току, перегрева.
Автоматическая станция водоснабжения НС-110/45-ЧРП - это интеллектуальный насос с преобразователем частоты нового поколения. Станция состоит из контроллера, электродвигателя, трёхступенчатого центробежного насоса и небольшого гидроаккумулятора. Всё это укрыто звукопоглощающим кожухом. Эта насосная станция отличается большой производительностью, стабильной работой, низким уровнем шума (55-60 Дб), привлекательным внешним видом, компактной конструкцией, простотой установки и эксплуатации.
Насос может автоматически регулировать производительность с помощью частотного преобразователя в соответствии с текущим потреблением воды, чтобы обеспечить постоянное давление в трубопроводной системе дома. Это также позволяет экономить электроэнергию: насос потребляет не больше, чем сейчас нужно.
С такой насосной станцией не будет скачков давления при открытии нескольких кранов, или спуске унитаза. Насос автоматически увеличит подачу воды и будет поддерживать заданное давление.
Насосная станция имеет встроенные защиты от перегрева, сухого хода (недостатка воды на входе), от протечки трубопроводов, от слишком высокого/низкого напряжения сети, от заклинивания рабочего колеса насоса. В случае срабатывания защиты, код ошибки будет доступен для просмотра на панели управления насоса.
Станция управляется при помощи сенсорной панели управления, расположенной на корпусе.
Технические характеристики: - температура воды - от +1 до +60°С,
- уровень кислотности PH - от 6.5 до 8.5,
- питание - 220 вольт (+/-10%), 50 Гц,
- высота самовсасывания - до 6 метров,
- максимальное давление в корпусе насоса - до 8 атм.
Расшифровка обозначения НС-110/45-ЧРП: - "НС" - насосная станция,
- "110" - максимальная производительность в л/мин.,
- "45" - максимальный напор в метрах,
- "ЧРП" - частотно регулируемый привод.
Мощная современная электронная насосная станция НС 210/40-ЧРП представляет из себя интеллектуальный самовсасывающий насос с асинхронным электродвигателем и преобразователем частоты нового поколения. Состоит из контроллера, электродвигателя, самовсасывающего насоса из нержавеющей стали и гидроаккумулятора.
Насосная станция отличается большой производительностью, стабильной работой, низким уровнем шума, привлекательным внешним видом, компактной структурой и простотой установки и эксплуатации.
Насос может автоматически регулировать производительность (с помощью частотного преобразователя) в соответствии с потреблением воды, чтобы обеспечить постоянное давление в трубопроводной сети и сделать работу системы более эффективной и энергосберегающей.
Условия эксплуатации:
Перекачиваемая среда - чистая вода и другие жидкости со свойствами, аналогичными воде.
Температура среды - от 0ºC до +60ºC.
Высота всасывания - 6-7 м.
Значение pH среды - 6,5~8,5.
Объёмная доля твёрдых примесей - не более 0,1%, а размер частиц - не более 0,2 мм.
Параметры сети питания: напряжение 220 вольт и частотой 50 Гц.
Диапазон колебаний напряжения должен составлять +-10% номинального значения.
Трубопроводы, к которым подключена насосная станция, должны быть рассчитаны на давление не менее 6-10 атмосфер.
Расшифровка модели НС-210/40-ЧРП:
"НС" - насосная станция,
"210" - максимальная производительность в литрах в минуту,
"40" - максимальный напор в метрах,
"ЧРП" - частотно-регулируемый привод.
Повысительные автоматические насосные станции ЦМН-ЧРП
Современные, управляемые электроникой насосные станции серии ЦМН-ЧРП предназначены для повышения и поддержания давления в системах водоснабжения. Питаются от стандартных бытовых электрических розеток на 220 вольт.
Такая насосная станция представляет из себя интеллектуальный насос с асинхронным электродвигателем и преобразователем частоты нового поколения. Состоит из контроллера, электродвигателя, несамовсасывающего многоступенчатого насоса из нержавеющей стали, датчика давления, соединительной арматуры и маленького гидроаккумулятора для сглаживания пульсаций.
Насосы могут автоматически регулировать производительность (с помощью частотного преобразователя) в соответствии с потреблением воды, чтобы обеспечить постоянное давление в трубопроводной сети и сделать работу системы более эффективной и энергосберегающей.
Насосы несамовсасывающие. Используются прежде всего при питании от системы очистки воды, промежуточной ёмкости, водонапорной башни, водопровода со слабым давлением - в тех случаях, когда вода самотёком поступает в насос-повыситель.
Идеально подходят для повышения давления в системе водопровода коммерческих зданий или частных домов, если в водопроводной сети низкое или нестабильное давление.
Технические характеристики: 1. Напряжение питания: однофазное 220 В, 50 Гц;
2. Высота места установки не должна превышать 1000 м над уровнем моря;
3. Температура окружающей среды: от -5°С до +40°С;
4. Температура воды: от +1°С до +68°С;
5. Максимальное давление в корпусе насоса 10 атм.;
6. Влажность окружающей среды: 10–90 % относительной влажности (без конденсации);
7. Устройство отображения информации: светодиодный дисплей;
8. Степень защиты: IP55, класс изоляции F, режим работы S1.
Расшифровка обозначения на примере ЦМН 3-6-ЧРП: «ЦМН» - центробежный многосекционный насос,
«3» - производительность в рабочей точке м3/час,
«6» - количество рабочих колес,
«ЧРП» - частотно-регулируемый привод.
Диаграмму работы можно посмотреть нажав на марку насоса в таблице.
Маленькая автоматическая насосная станция НС-50/40-2 оснащена встроенным устройством контроля потока. Она предназначена для забора воды из скважин и колодцев глубиной до 8 метров и подачи её под давлением в автоматическом режиме в дачный дом. Может также использоваться для повышения давления в трубопроводе. Установка состоит из самовсасывающего вихревого насоса и блока управления. При открытии крана в раковине, или любом другом начале потребления из системы водоснабжения, давление в системе падает, и блок управления станции включает насос. После прекращения разбора воды давление в системе повышается, и блок управления отключает насос. Эта насосная станция имеет функцию задержки запуска в течение 3 секунд после очередного включения, необходимую для защиты электродвигателя от частых запусков (что может привести к выходу из строя мотора). Также имеется защита от сухого хода в случае отсутствия воды на входе в насос.
Преимуществом насосной станции НС-50/40-2 является то, что она выдает ровный поток без заметных скачков давления, как в станциях с гидроаккумулятором. То есть, если вы используете станцию для подачи холодной и горячей воды, то нет необходимости постоянно крутить краны для установления оптимальной температуры воды
Технические характеристики: - температура перекачиваемой жидкости - до +40°C,
- максимальное давление в корпусе насоса - не более 5 атм. (если насос работает с подпором),
- двигатель с тепловой защитой, с автоматическим перезапуском. Класс изоляции B, защита IPХ4. Режим работы двигателя продолжительный.
- уплотнение вала - торцевое (керамика-графит-NBR),
- уровень PH 6.5-8.5,
- максимальный размер взвешенных частиц - 0.2 мм, с концентрацией не более 0.1%,
- электропитание: 220 вольт +/-10%, 50Гц.
Расшифровка обозначения НС-50/40-2:
- "НС" - насосная станция,
- "50" - максимальная производительность в л/мин.,
- "40" - максимальный напор в метрах (максимальное создаваемое давление - 4 атмосферы),
- "2" - гидроаккумулятор 2 литра.
Назначение: Автоматические насосные станции для дачи серии НС-БКП оснащены устройством контроля потока вместо традиционных бака-гидроаккумулятора и реле давления. Предназначены для забора воды из скважин и колодцев и подачи её под давлением в дом в автоматическом режиме.
НС - Насосная Станция, БКП - Блок Контроля Потока.
Высота самовсасывания:
- до 9 метров для НС 90/45-БКП,
- до 7 метров для НС 120/45-24-БКП.
Может также использоваться для повышения давления в трубопроводе.
Преимуществом этой насосной станции является то, что она выдает ровный поток без заметных скачков давления, как в станциях с гидроаккумулятором. То есть, если вы используете станцию для подачи холодной и горячей воды, то нет необходимости постоянно крутить краны для установления оптимальной температуры воды.
Установка состоит из самовсасывающего насоса из нержавеющей стали, пластикового блока контроля потока, шнура питания с вилкой.
При открытии крана, давление в системе падает и блок контроля включает насос. После закрытия крана, давление в системе повышается и блок управления отключает насос.
Технические характеристики: - температура перекачиваемой жидкости - до +40°C,
- максимальное давление в корпусе насоса - не более 7 атм. (если насос работает с подпором),
- двигатель с тепловой защитой, с автоматическим перезапуском. Класс изоляции B, защита IP44. Режим работы двигателя продолжительный.
- блок управления защищает насос от работы без воды (встроенная защита от "сухого хода"),
- уплотнение вала - торцевое (керамика-графит-NBR).
- кабель питания длиной 1,2 метра со стандартной вилкой.
Материалы: - корпус насоса и вал - нержавеющая сталь,
- рабочее колесо, диффузор, эжектор - технополимер Noryl.
Насосные станции с контроллером потока (2-е поколение)
Насос-автомат с системой автоматического управления по потоку ("ДЖАМБО 60/35 П-К") состоит из поверхностного насоса и блока автоматики (автоматического устройства), контролирующего наличие потока и его величину (защита от "сухого хода"). Также блок автоматики реагирует на нижний порог давления воды в системе.
Преимуществом данной насосной станции является то, что она поддерживает постоянное давление (без скачков, как в станциях с гидроаккумулятором).
Насосные станции ESPA с блоком контролем потока (2-е поколение)

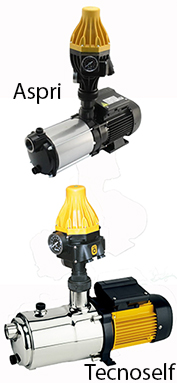

Насосные станции ESPA на базе насосов Aspri и Tecnoself предназначены для подачи чистой воды, не содержащей механических примесей и длинноволокнистых включений, в автоматическом режиме.
Установка обеспечивает постоянное давление в системе водоснабжения, при неизменном потреблении воды. Данные станции лишены недостатков установок с баком, которые дают пульсирующий напор на выходе из насоса.
Функции, выполняемые станцией:
- защита от сухого хода,
- гашение гидроударов,
- всасывание жидкости до 9 метров,
- визуальный контроль давления в системе по встроенному манометру,
Технические характеристики:
- установка состоит из самовсасывающего насоса Aspri,
- высота всасывания - до 9 метров,
- температура перекачиваемой жидкости - до +35С,
- температура окружающего воздуха - до +40С,
- электродвигатель асинхронный, со встроенной тепловой защитой,
- уровень шума - 56 Дб,
Автоматическая насосная станция Tecnopres (3-е поколение)
Назначение:
Насосная станция Technopres предназначена для подачи в автоматическом режиме чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса, с глубины до 9 метров.
Особенности:
Благодаря встроенному устройству поддержания давления и защите от сухого хода насос не требует установки дополнительной автоматики и защищен от работы при отсутствии воды в системе. Насос способен поднимать воду с глубины до 9м без обратного клапана и предварительного заполнения трубопровода водой, но с обязательным заполнением водой корпуса насоса. После откачки воздуха из всасывающего трубопровода самовсасывающий клапан перекрывает циркуляцию воды в насосе для достижения максимальных гидравлических характеристик. Время подъема воды при незаполненном трубопроводе - около 3-х минут. Благодаря встроенному самовсасывающему клапану, насос не чувствителен к присутствию воздуха в перекачиваемой жидкости.
Преимущества:
- Бесшумная работа
- Высокая надежность
- Тепловая защита двигателя
- Длительный срок службы
- Отличное качество используемых материалов
- Защита от сухого хода
- Встроенный самовсасывающий клапан
- Экономичность в работе
- Не требует обслуживания
Технические характеристики:
- электродвигатель - асинхронный, монофазный (220 В), со встроенной тепловой защитой.
Степень защиты IP55.
- корпус насоса, рабочие колеса изготовлены из нержавеющей стали, рабочие колеса из армированного пластика Noril.
- уплотнение вала - торцевое.
Комплект Grundfos на базе насосов SQE предназначен для организации автономного водоснабжения из скважины в дачных домах и коттеджах. Набор включает в себя все необходимые компоненты, позволяющие самостоятельно собрать систему автоматического водоснабжения из скважины.
Насос снабжен блоком управления СU 301, который позволяет регулировать давление в системе с помощью частотного преобразователя, то есть дает возможность поддерживать заданное давление вне зависимости от количества открытых кранов (отсутствуют скачки давления). Наличие функции плавного пуска в разы увеличивает срок службы насоса.
Система имеет следующие виды защиты:
- от "сухого хода",
- от перегрузки,
- от перегрева (тепловая защита),
- от скачков напряжения.
Комплект поставки:
– погружной насос SQE c плоским кабелем в водонепроницаемой оболочке 3 х 1,5 мм2 (длина кабеля в каждом комплекте своя, но его длины достаточно для опускания насоса на рабочую глубину без наращивания),
– блок управления CU 301,
– гидроаккумулятор емкостью 8 л /7 бар,
– датчик давления на 0-6 бар,
– манометр 0-10 бар,
– запорный крана 3/4” со сливом,
– 20 хомутов для крепления кабеля к водоподъемной трубе.
Производитель - GRUNDFOS. Страна производства - Мексика
Блок автоматики PS-01(автоматическое устройство) позволяет автоматизировать работу электронасоса для воды: запуск при понижении давления (открытие кранов) и остановку при отсутствии водного потока в системе водоснабжения (закрытие кранов).
Кроме того, блок автоматики защищает электронасос от работы его без воды (от "сухого хода").
Блок автоматики PS-01 предназначен для перекачки чистой воды, не содержащей твёрдых частиц. При наличии твёрдых частиц (песка) в воде, необходимо установить фильтр на входе в блок автоматики.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение: 230-240 В 50/60 Гц.
Максимальный коммутируемый ток: 10 А.
Максимальная мощность питаемого электродвигателя: 1,1 кВт.
Стартовое давление: 1,5 атм.
Максимальная поток воды: 80 л/мин.
Максимально допустимое давление: 10 атм.
Максимальная температура воды: 60° С.
Присоединительные размеры: 1" стандартная трубная резьба (BSP).
Степень защиты: IP65.
Электронные регуляторы давления предназначены для систем автоматического водоснабжения одного или нескольких строений (автоматически включают насос при открытии крана и выключают его при прекращении потока). Обычно используется в традиционных установках с монтажом непосредственно на напорном патрубке поверхностных насосов, однако его можно устанавливать в любом месте напорного трубопровода как поверхностных, так и глубинных насосов.
Использование блоков управления позволяет убрать существующий в гидропневматических станциях некомфортный перепад давления между интервалом включения и выключения насоса и дает стабильное давление в системе всегда, когда нет изменений в количестве точек водопотребления. Помимо всего прочего, позволяют избежать частых пусков насоса, которые наблюдаются в станциях с реле давления, тем самым ускоряют пагубное воздействие высоких пусковых токов на обмотки электродвигателя.
Технические характеристики:
1. Давление включения насоса: регулируемое,
Pressdrive 05 AM от 1,5 до 2,5 атм (на фото),
KIT 02 - 1,5 атм;
2. Манометр для визуального контроля давления,
3. Встроенная защита от гидроударов,
4. Максимальный пропускной ток - 12А,
5. Гидравлические потери: 1,5 атм при расходе 7 м3/час
6. Функции:
- защита от сухого хода,
- защита от превышения высоты всасывания,
- защита от работы на закрытую задвижку,
При отключении насоса в результате срабатывания какой-либо из защит в блоке контроля потока запускается алгоритм автоматического перезапуска, включающего в себя 4 попытки перезапуска (через 1, 5, 15 и 60 минут), после чего блок контроля потока переходит в режим ожидания в течении неограниченного времени.
7. Температура жидкости: от 4 до +60С.
