КН-015-П-МР (282) с э/д 1,5 кВт (нержавеющая рама)

Уточняйте
наличие
Производитель

Ампика

Страна

Россия

Код товара

37098

Подача

2 м³/час (min-max)

Напор

5 атм (min-max)

Размеры
850х300х260
Масса
59 кг
Вход
1 1/2 ″
Выход
1 1/2 ″
Мощность
1,5 кВт

Цена с НДС

309800 ₽

Заказать
Назначение:
Кулачковые насосы серии КН предназначены для перекачивания вязких жидкостей (максимальная вязкость - 100 000 мПа*с) при температуре до +120 ºC. Насосы КН могут бережно перекачивать пищевые жидкости без разрушения их структуры. Проточная часть, роторы и вал изготовлены из пищевой нержавеющей стали AISI316, уплотнение вала - торцевое (SIC-SIC-Viton или TC-SIC-Viton).
Обработка внутренних поверхностей насоса: Ra 3,2-1,6.

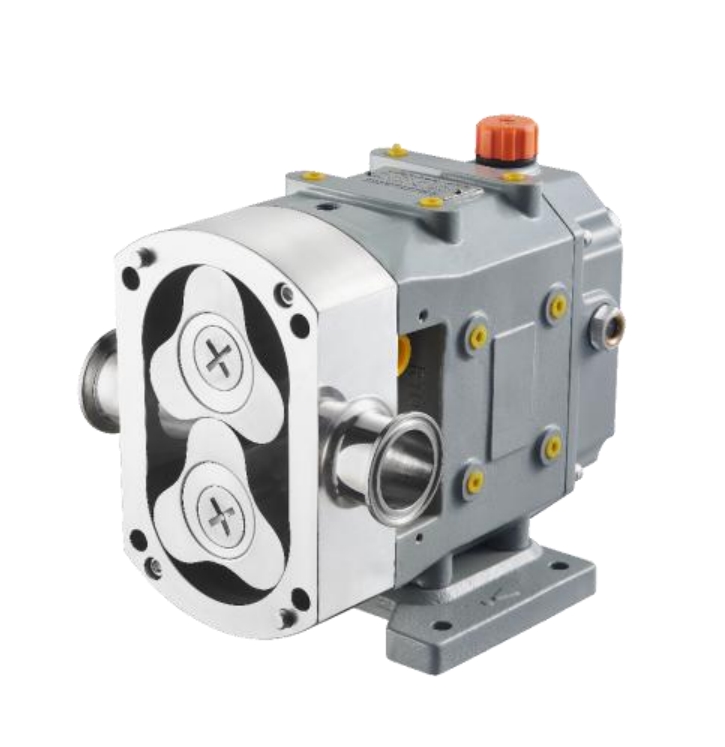

В стандартном исполнении насосы комплектуются трёхлепестковыми роторами (возможно изготовление с двухлепестковыми серповидными роторами типа "летучая мышь").
Поставляются как с рубашкой обогрева ("РО"), так и без неё.

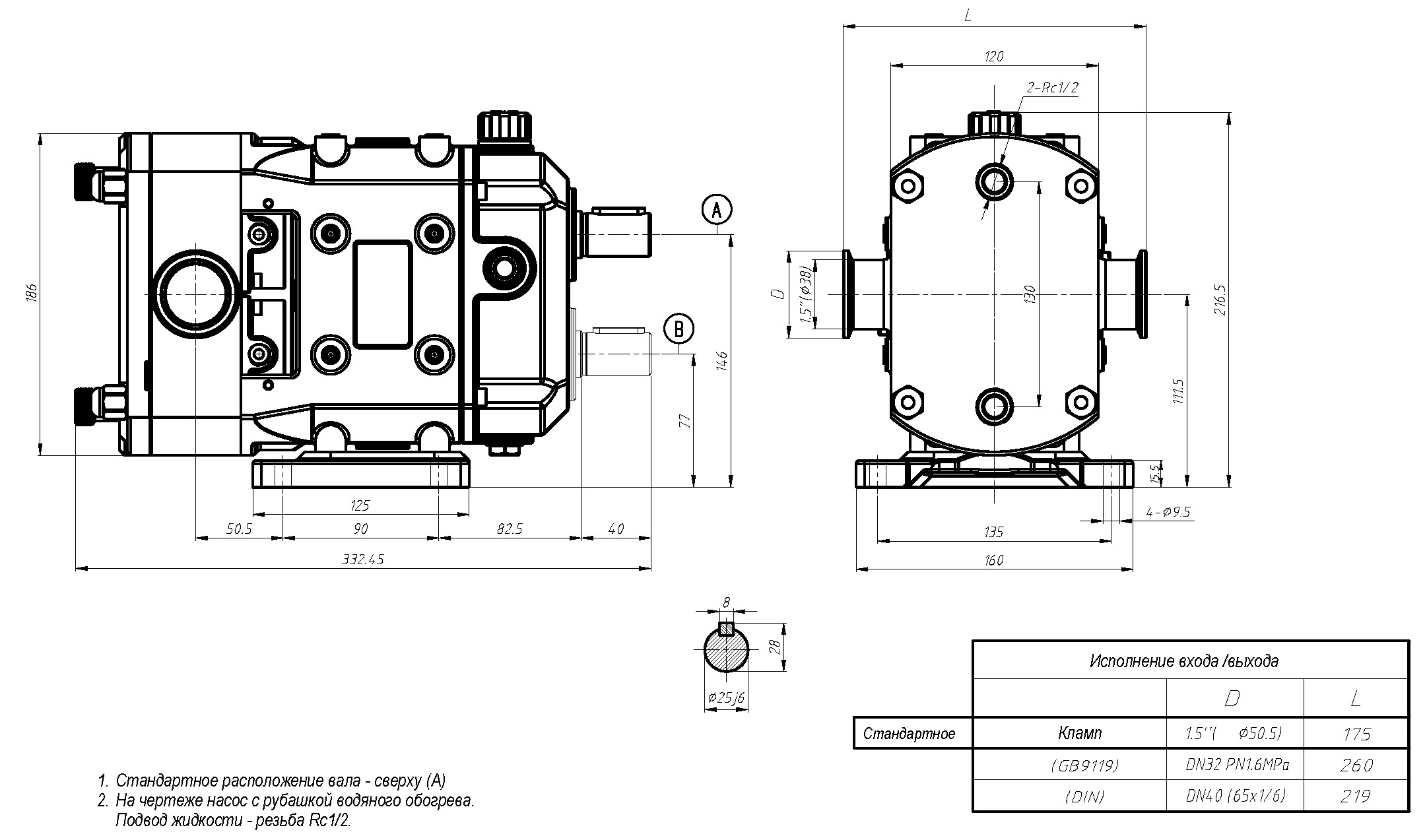

Входной и выходной патрубки - с клампами (быстроразъёмными соединениями) с ответной частью под приварку (размеры зависят от модели - см. в таблице).

Кулачковые насосы - это насосы объёмного типа. То есть подача напрямую зависит от оборотов, давление - от мощности привода, вязкости и многих других параметров.
Исполнение конкретного насосного агрегата (скорость вращения роторов, мощность электродвигателя, создаваемое давление) зависит от свойств жидкости, сопротивления трубопроводов, температуры и подбирается после рассчёта.

ВНИМАНИЕ!!! Давление, указанное в таблице, насосы развивают при вязкости жидкости от 1000 мПа*с. При низких оборотах и низкой вязкости давление на выходе насоса может сильно упасть.
Для правильного подбора насосного оборудования обращайтесь к нашим специалистам!

В продаже есть как готовые решения (насосы с мотор-вариатором), так и отдельно "голые насосы" (головы), которые по желанию клиента мы можем агрегатировать с различными мотор-редукторами после проведения расчётов по каждому конкретному техзаданию.
В насосах в исполнении с мотор-вариатором ("МВ") возможна механическая регулировка подачи прямо во время работы. В таблице указаны возможные диапазоны подачи насосов и создаваемого давления.

Размеры пропускаемых частиц:
- для 3-х лепестковых роторов: до 8 мм для КН-006, до 11 мм для КН-015, до 13 мм для КН-032, до 17 мм для КН070, до 26 мм для КН-170, до 30 мм для КН320, КН-520 и КН-830,
- для 2-х лепестковых роторов: до 13 мм для КН-006, до 17 мм для КН-015, до 20 мм для КН-032, до 26 мм для КН070, до 40 мм для КН-170, до 46 мм для КН320, КН-520 и КН-830,

Возможно доработать насосы (кроме КН-006) и установить вспомогательное уплотнение для возможности промывки узла торцевого уплотнения. Данная опция оговаривается при заказе.

ВНИМАНИЕ!!! При большой вязкости и большом давлении, может потребоваться установка "головы" большего типоразмера.
Для правильного подбора пищевого насоса обращайтесь к специалистам Ампики.

Расшифровка условного обозначения КН-015-П/РО-МВ(МР) (2К)(ПГ) (200-500) с э/д 1,5 кВт:
- "КН" - кулачковый насос,
- "015" - производительность насоса в литрах за 100 оборотов вала насоса (015 = 0,15 л/оборот),
- "П" - с возможностью промывки уплотнения,
- "РО" - с рубашкой водяного обогрева (без "РО" - без обогрева),
- "МВ" - с мотор-вариатором (с возможностью плавно изменять скорость вращения вала насоса),
- "МР" - с мотор-редуктором (с фиксированными оборотами),
- "(2К)" - с двухкулачковыми роторами типа бабочка (серповидными),
- "(ПГ)" - с прямоугольной горловиной,
- "(200-500)" - диапазон регулировки оборотов на вариаторе в об./мин.,
- "с э/д 1,5 кВт" - мощность электродвигателя,
- "б/д, б/р" - без двигателя, без рамы: просто "голова" (проточная часть) насоса, без мотор-редуктора, муфты.

Параметры на агрегаты указаны при вязкости от 1000 мПа*с на давлении 5 атм.
ВНИМАНИЕ!!! Насосные агрегаты КН-006-МВ (200-800) с э/д 0,75 кВт имеют повышенные обороты и могут применяться для вязких жидкостей при оборотах до 300-350 об./мин. При работе на оборотах от 400 до 800 мин⁻¹ насосы возможно использовать только для жидкостей с вязкостью до 1000 мПа*с.

Дополнение к описанию: Небольшой промышленный насосный агрегат кулачкового принципа действия КН-015-П-МР (282) с э/д 1,5 кВт способен перекачивать различные жидкие вещества вязкостью до 100 000 мПа*с при температуре до +120ºC.
Он перекачивает 2 кубометра густой жидкости за час, создавая на своём выходе давление 5 атм.
Подходит для вязких и горячих жидкостей.

Это насос с возможностью промывки узла уплотнения, без рубашки обогрева.
Проточная часть, роторы, вал изготовлены из пищевой стали AISI316, уплотнение вала - торцевое (SIC-SIC-Viton).
Обработка внутренних поверхностей насоса: Ra 3,2-1,6.
Вход/выход - клампы с ответной частью под приварку размером "полтора дюйма".

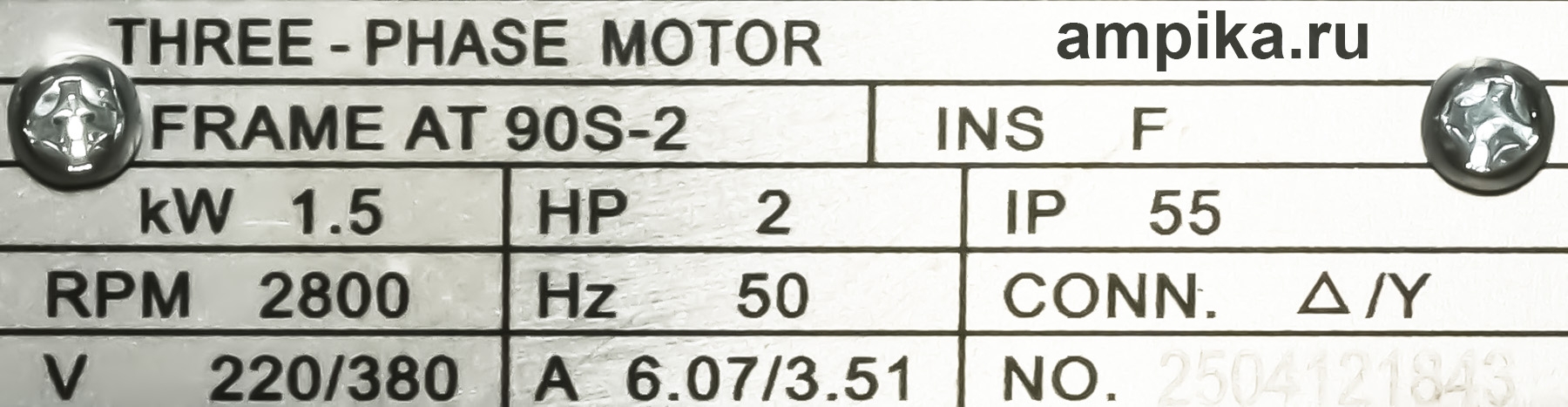

При частоте питающего тока 50 Гц вал электродвигателя вращается со скоростью 2800 оборотов в минуту. Он приводит в движение редуктор с передаточным отношением 10. В результате понижения оборотов роторы насоса вращаются со скоростью 280 об./мин.
Тихоходный пищевой насос может бережно перекачивать пищевые жидкости (в том числе горячие) без разрушения их структуры.
В стандартном исполнении насос комплектуется трёхлепестковыми роторами.
Максимальные размеры пропускаемых частиц:
- для 3-х лепестковых роторов: до 11 мм,
- для 2-х лепестковых роторов: до 17 мм.

Указанное давление насос развивает при вязкости жидкости от 1000 мПа*с. При низкой вязкости перекачиваемого продукта давление на выходе насоса может сильно упасть.
Для правильного подбора оборудования обращайтесь к нашим специалистам!

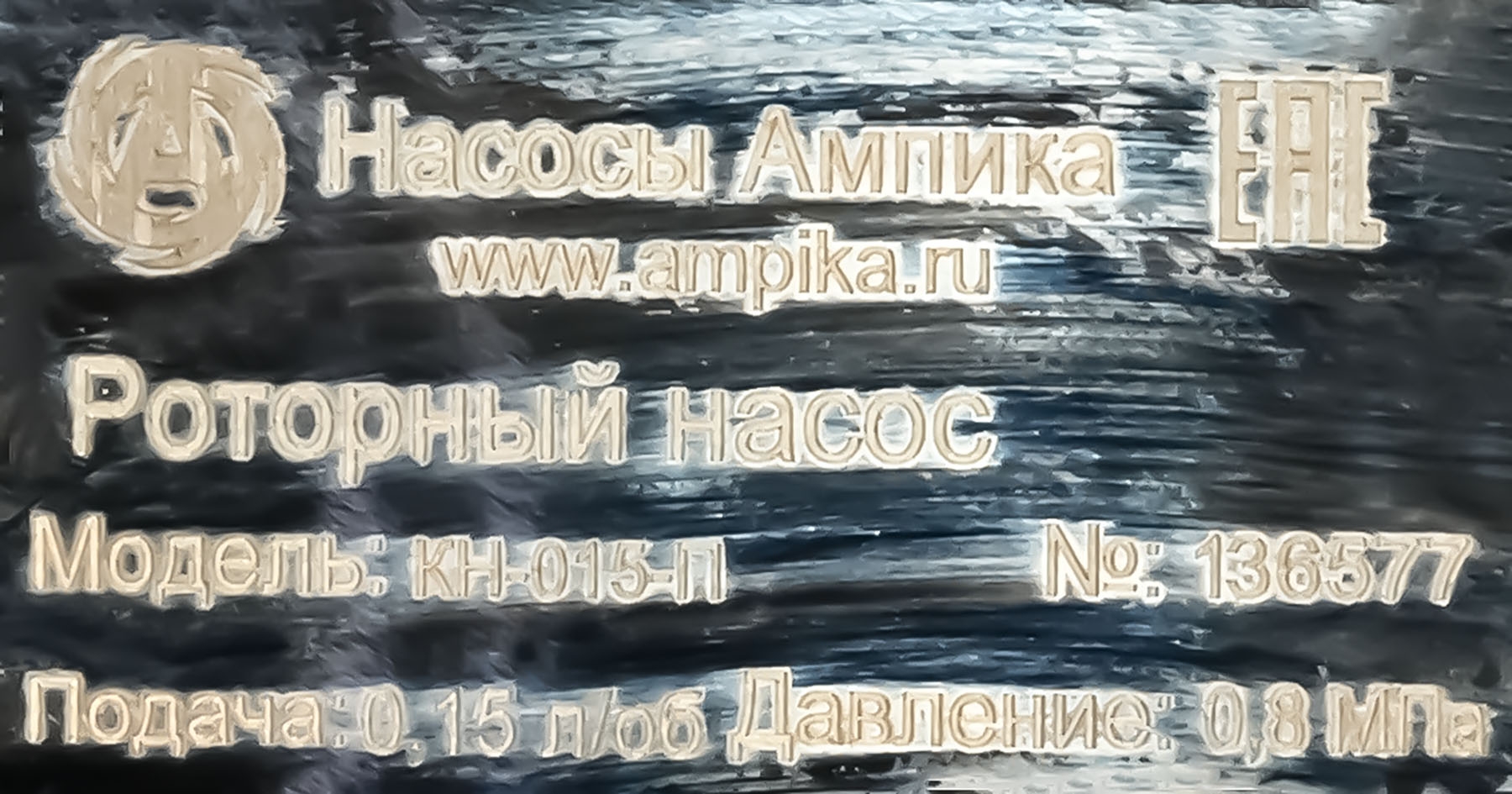

Расшифровка обозначения марки насоса КН-015-П-МР (282) с э/д 1,5 кВт:
- "КН" - кулачковый насос,
- "015" - производительность головки насоса в литрах за 100 оборотов вала (015 = 0,15 л/оборот),
- "П" - с возможностью промывки узла уплотнения вала,
- "МР" - с мотор-редуктором (с фиксированными оборотами),
- "(282)" - скорость вращения выходного вала мотор-редуктора, оборотов в минуту,
- "с э/д " - готовый к использованию насосный агрегат с электродвигателем,
- "1,5 кВт" - мощность трёхфазного (на 380 вольт) электродвигателя.

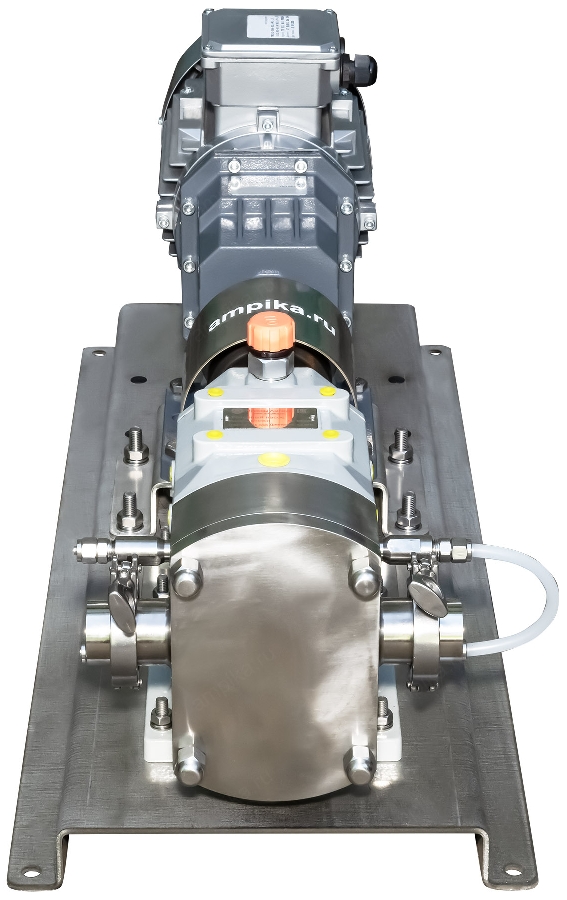

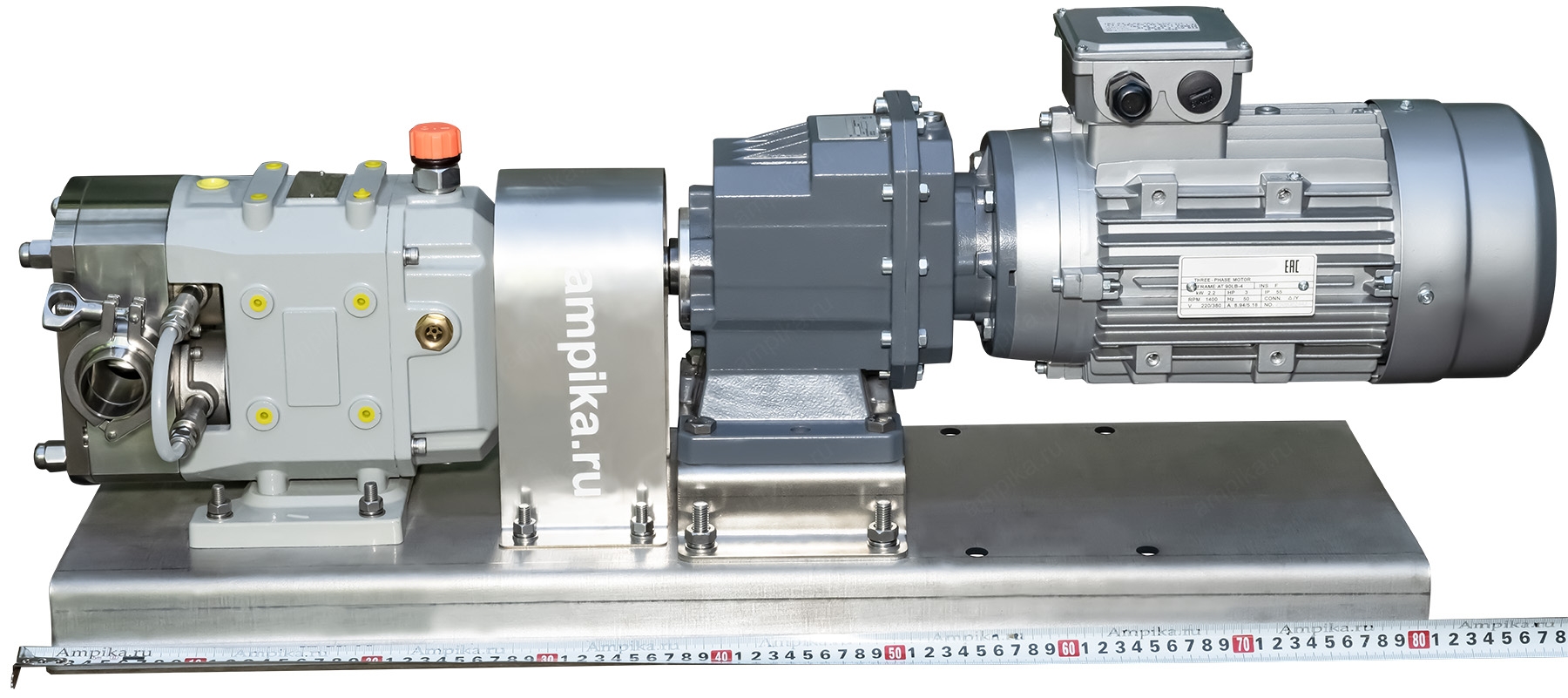

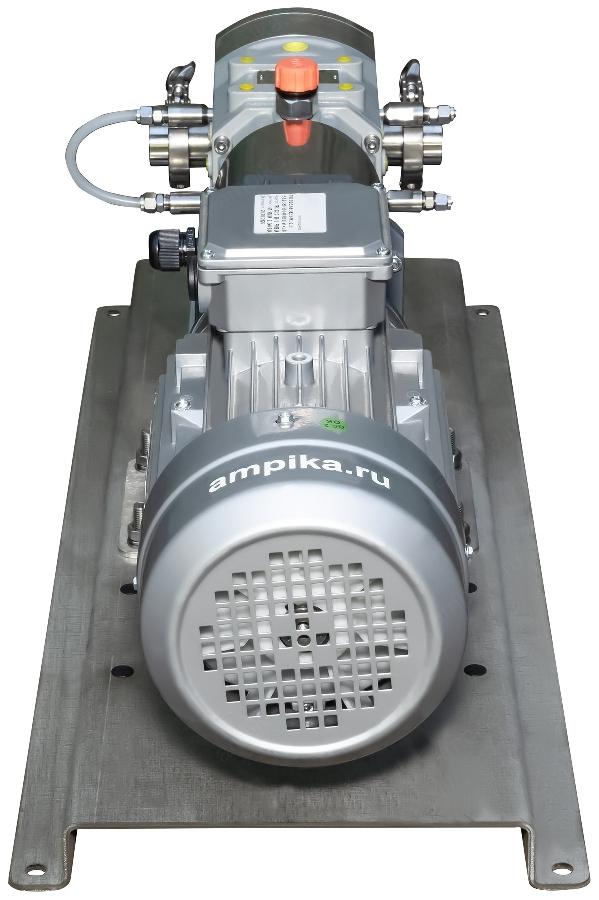

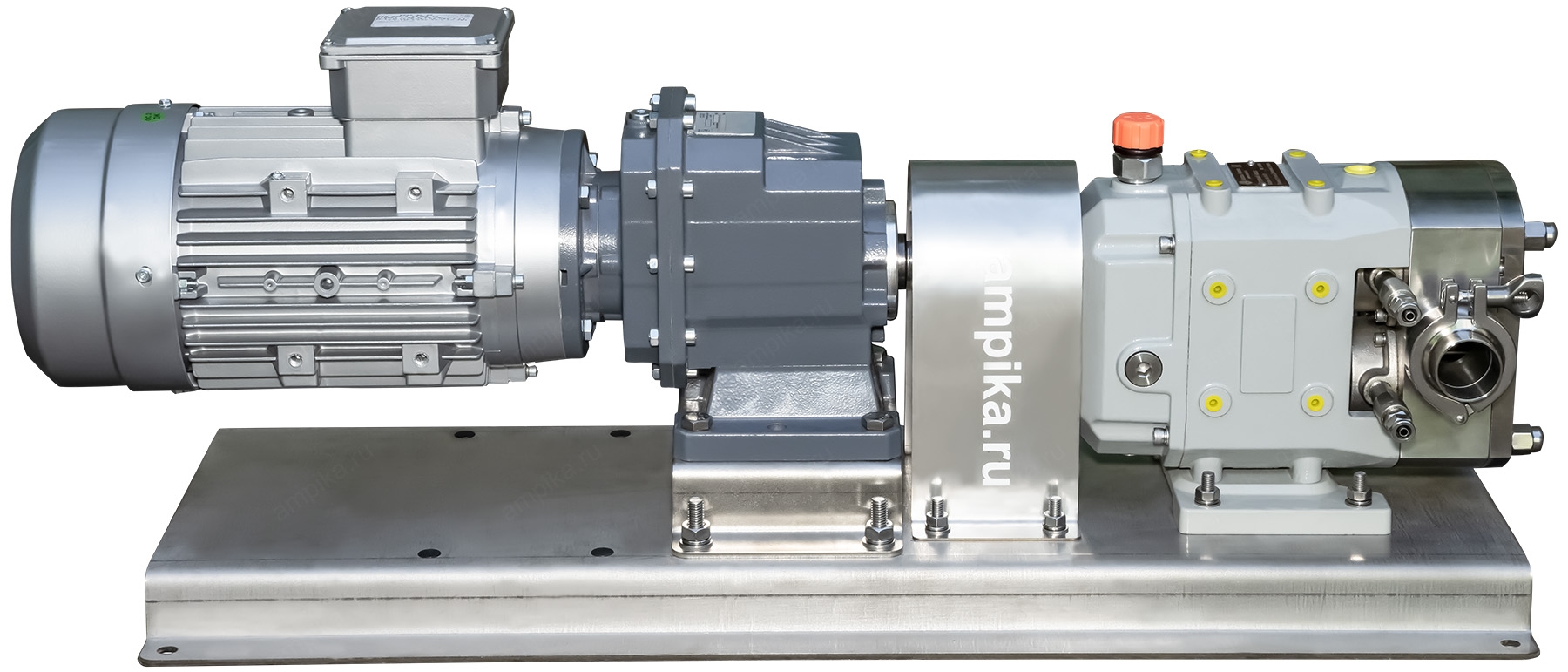

Агрегат собственного производства Ампики, фотографии сделаны на нашем подмосковном складе.
Этот конкретный экземпляр был заказан для перекачки косметических средств вязкостью 9000 мПа*с.
