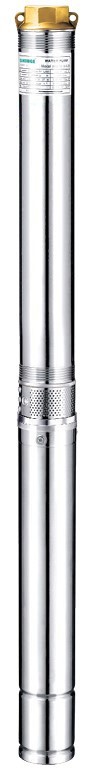

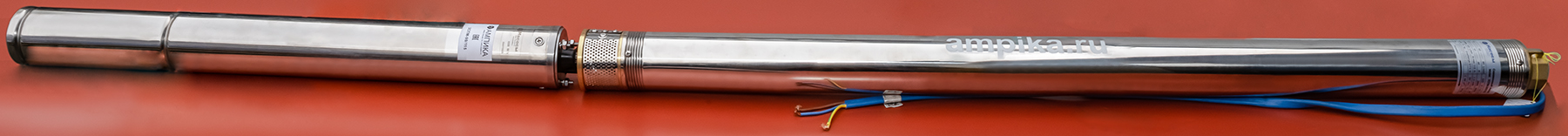

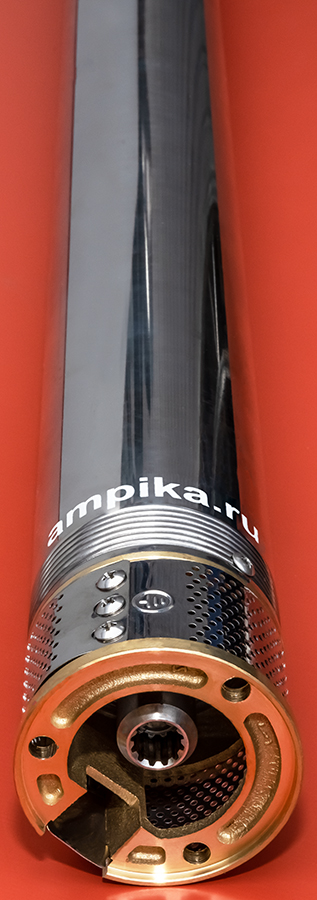

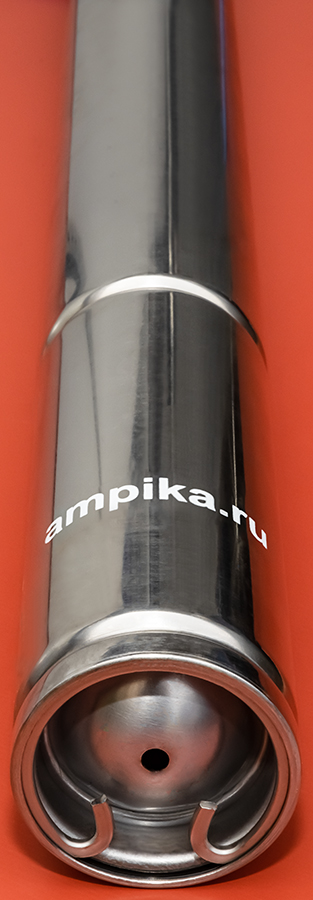

Мощный трёхдюймовый скважинный погружной насос Ампика 3СПМ-90/115Погружной скважинный насос 3СПМ 90/115 предназначен для выкачивания чистой воды из очень глубоких и узких скважин с большим дебетом (запасом воды). Скважина должна иметь внутренний диаметр обсадной трубы не менее 85 мм (в самом толстом сечении диаметр корпуса насоса - 78 мм). При планировании погружения в скважину следует иметь в виду, что собранный насос получается 1,8 метра длиной. Этот погружной электрический насос большого давления может использоваться для водоснабжения небольшого частного дома, коттеджа, дачи при относительно малом диаметре водоносной скважины. Такой насос хорошо подходит для глубоких скважин. Он может работать под управлением самой различной автоматики поддержания давления. Всасывание воды в этот погружной скважинный насос осуществляется сквозь сетку в середине корпуса, нагнетание - через верхний резьбовой патрубок. Таким образом насос сам себя охлаждает при работе. Расшифровка обозначения марки насоса 3СПМ-90/115: «3» - диаметр насосной части в дюймах, «СП» – скважинный погружной насос, «М» - монофазное исполнение (на 220 вольт), «90» - максимальная подача в л/мин., «115» - максимальный напор, м. Технический характеристики: - рабочая температура - до +40ºС, - допустимое содержание песка в воде - не более 100 г/м³, - максимальная глубина погружения насоса в воду - до 50 метров, - максимальное давление насоса - 10 атмосфер, - максимальная производительность - 5 кубометров в час, - оптимальный режим работы насоса (рабочая точка) - подача 3,5 м³/час с напором 8 атм. - материал проточной части – нержавеющая сталь AISI 201; рабочее колесо, диффузор - износостойкий пластик, - керамические подшипники в насосной части, - выход насоса - бронзовая заторцовка со стандартной трубной внутренней резьбой "дюйм с четвертью", - двигатель с автоматически перезапускаемой тепловой защитой и встроенным в корпус конденсатором, - класс изоляции E, IPX8, обмотки из меди, 220В, 50Гц, мощность 1500 Вт, - уплотнение вала: торцевое, - кабель питания длиной от электродвигателя 2,3 м (двигатель располагается ниже насосной части, и электрокабель проходит в нержавеющем защитном кожухе вверх, вдоль всей насосной части, поэтому на фотографиях видно, что свободная часть провода меньше). Так как расстояние от электрощита до насоса у всех разное, такие насосы, предназначенные для глубоких скважин, идут без длинного электрокабеля. Предполагается его удлинение на месте при монтаже, по фактически необходимой длине. Для герметизации соединения электрических кабелей используются термоусадочные муфты. В цепи питания необходимо наличие автомата защиты электродвигателя MS 116-16 или аналогичного, это защитит электродвигатель насоса в случае его заклинивания из-за большого количества песка или ила. Вывешивать погружной насос в скважине следует на прочном тросе, избегая натяжения электрического кабеля. Насос поставляется в двух коробках, в разобранном виде, как на фотографиях: отдельно двигатель, отдельно насосная часть. Предполагается их сборка непосредственно на месте применения. Если бы насос поставлялся в виде готового моноблока, то длина коробки была бы 2 метра - такой груз практически нереально транспортировать без повреждения. В таблице характеристик насоса указаны его суммарные вес и размеры в 2 упаковочных коробках. Это нужно для расчёта расходов на транспортировку из Москвы в другие города. На сайте транспортной компании надо ввести вес 18 кг и объём 0,04 м³. Параметры голого насоса без упаковки: • длина: 1120 мм, • ширина: 75 мм, • высота: 75 мм, • вес: 4,5 кг. Параметры отдельно электродвигателя: • длина: 690 мм, • ширина: 75 мм, • высота: 75 мм, • вес: 10,5 кг. Паспорт (инструкция по эксплуатации насоса) вложен в его упаковочную коробку.
|
