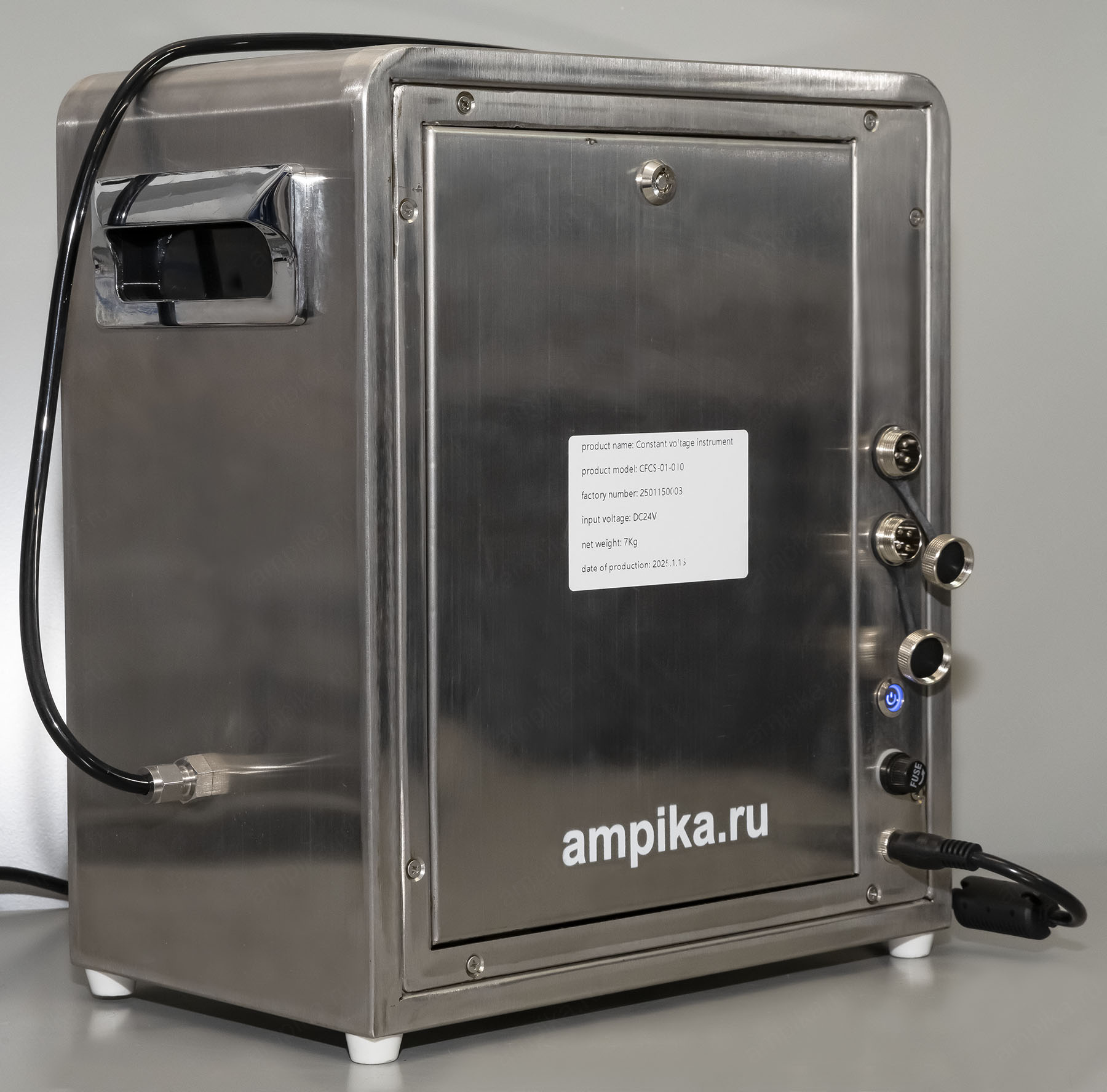

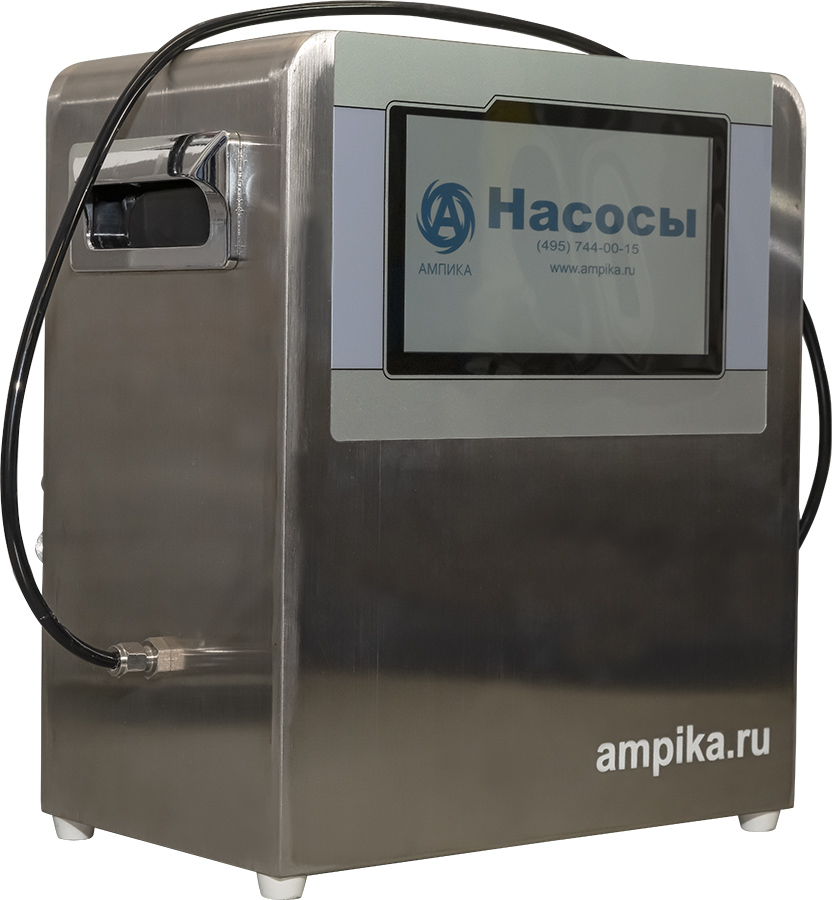

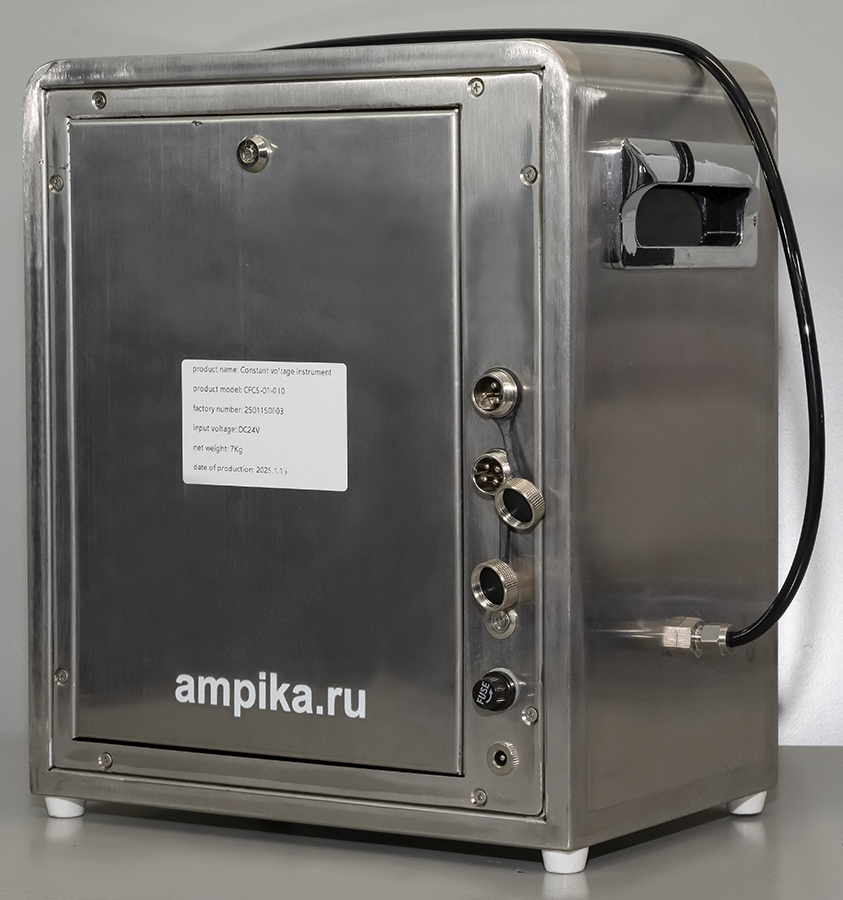

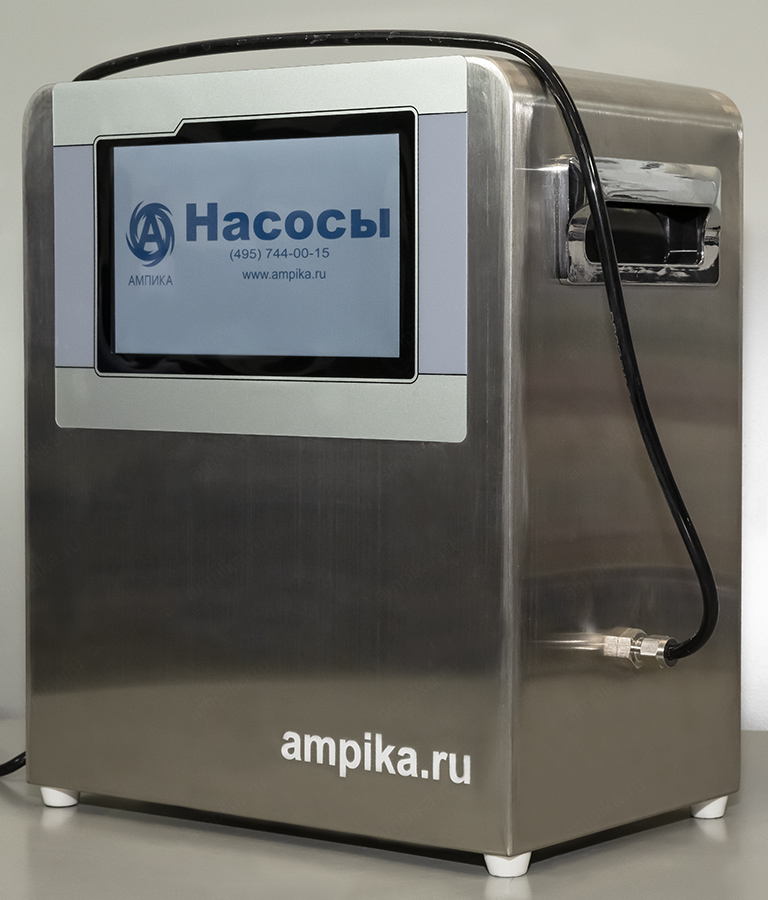

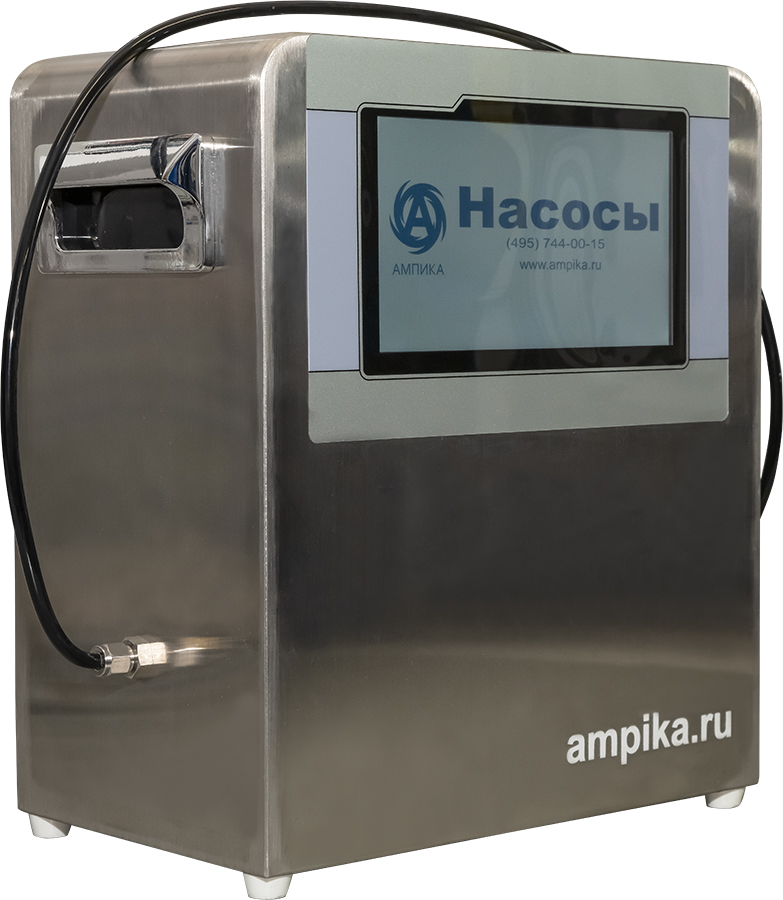

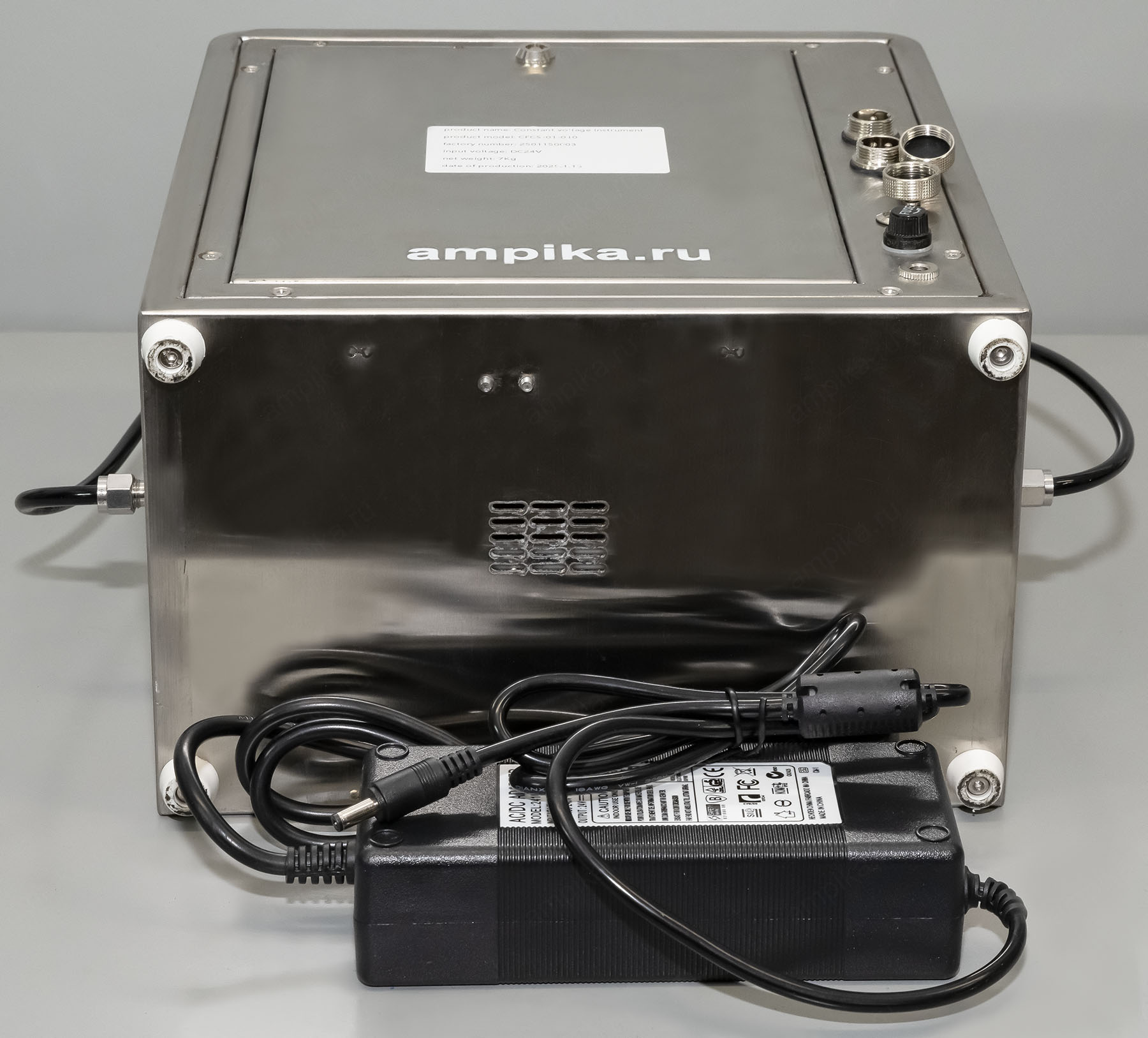

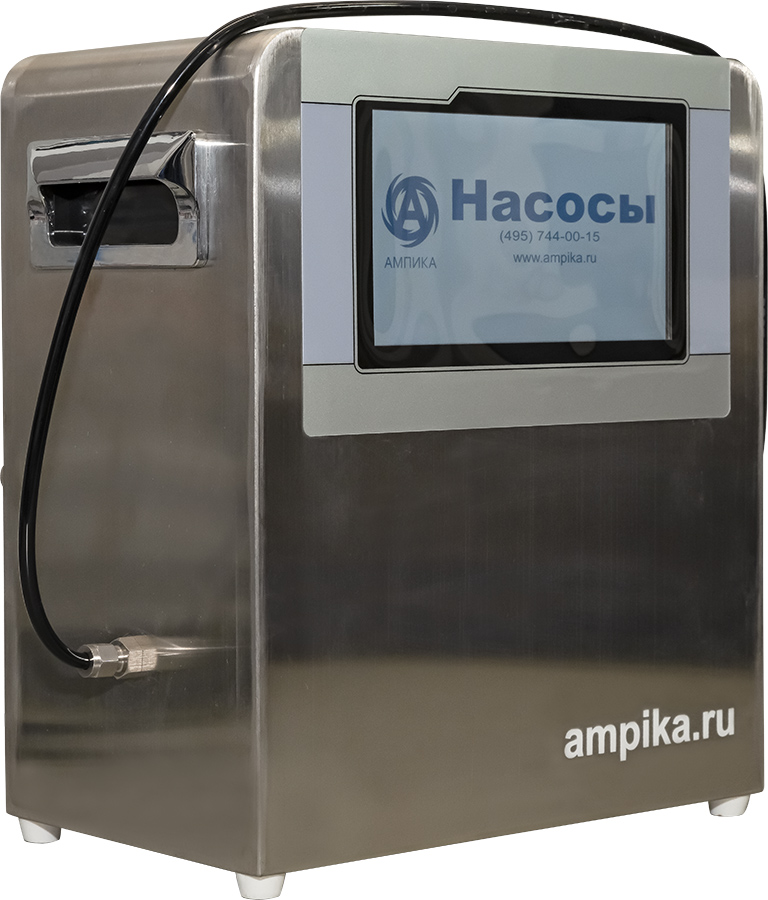

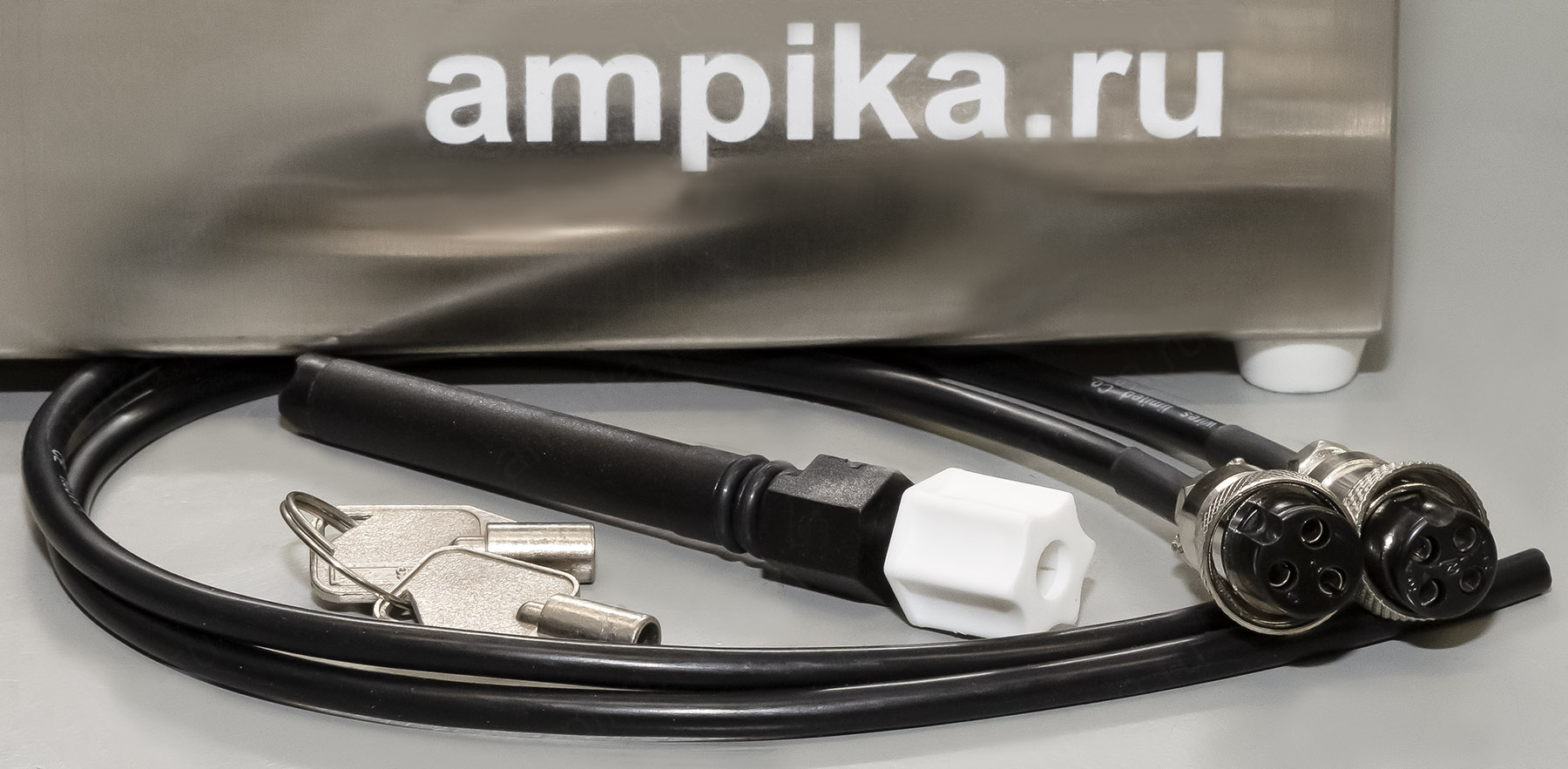

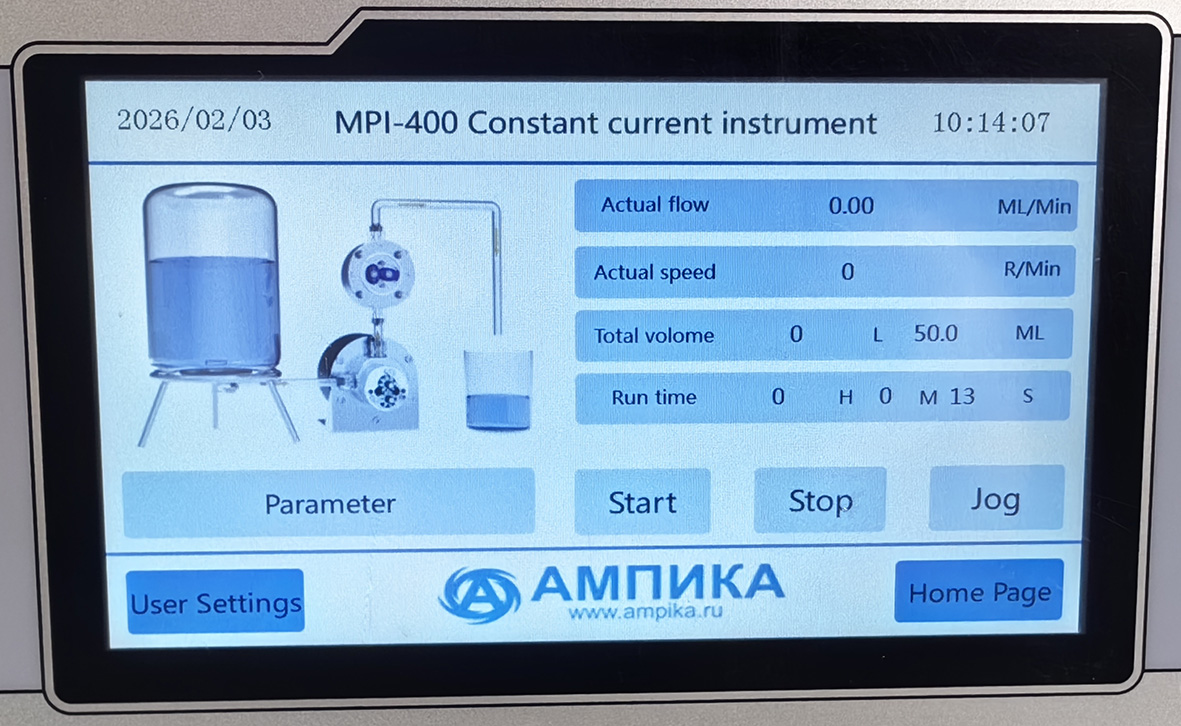

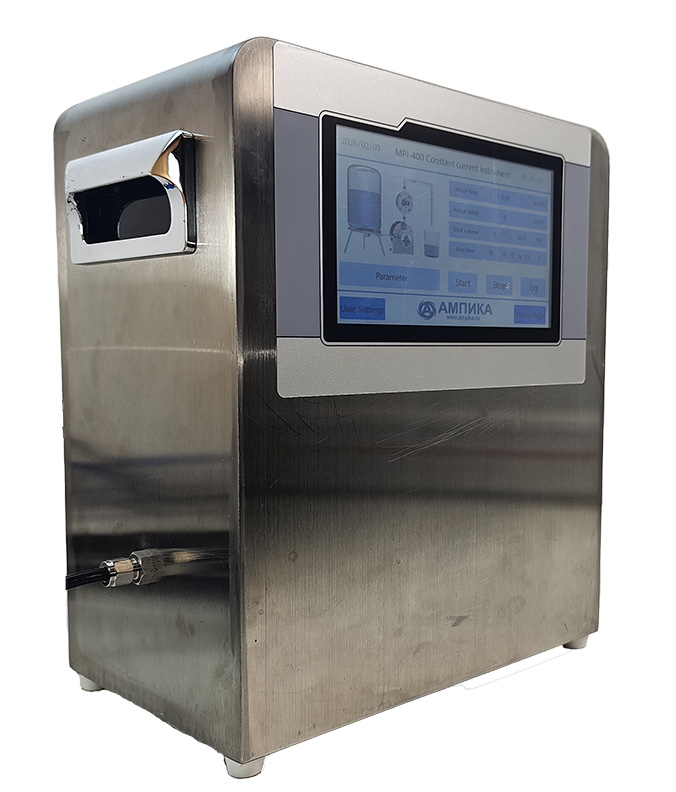

Дозатор малых доз химический Ампика ДНШГ 10-100Маленький химический дозатор с герметичным насосом ДНШГ 10-100 представляет собой комплексное устройство для дозирования химически активных жидкостей. Установка состоит из шестерённого герметичного насоса с магнитной муфтой малой производительности серии НШГ, расходомера, панели управления, сенсорного дисплея и электронной платы, которые установлены в компактном корпусе из нержавеющей стали. Всё управление осуществляется с панели сенсорного дисплея, но его можно и интегрировать в производственные линии с удалённым управлением от внешнего контроллера по сигналу 4-20 mA или по протоколу Modbus. Корпус оснащён ручками для переноски. Дозирование осуществляется по трубке 4х6, подключаемой к цанговым зажимам по бокам корпуса. Направление перекачки - слева направо, если смотреть на дисплей. Описание насоса: Насос шестерённый герметичный с магнитной муфтой НШГ предназначен для перекачивания различных жидкостей, не агрессивных к материалам насоса, без абразивных включений, с максимальной вязкостью до 500 мПа*с, при температуре от -40˚С до +70˚С. Материал корпуса насоса, вала - нержавеющая сталь AISI 316L, шестерни и втулка вала - PEEK, прокладки корпуса - PTFE, втулка магнитной муфты – PPS. Насос самовсасывающий, самовсасывание с глубины до 1 метра. Электродвигатель на 24В, бесщёточный, с возможностью постоянной работы. Установка ДНШГ позволяет выполнять следующие функции: - просто перекачивать жидкости (ручной режим), - дозировать жидкость по времени работы насоса, - дозировать жидкость по объёму. Есть возможность нагнетать жидкость под давлением до 4 атмосфер. Есть возможность дозирования с заданной производительностью: подача насоса регулируется в диапазоне от 0,6 до 6 литров в час. Есть возможность управления насосом по сигналу 4-20 mA. Есть возможность управления по шине RS-485, протокол Modbus. Питание установки – 220 вольт, адаптер питания внешний. Комплект поставки: - кабель питания со стандартной бытовой вилкой и преобразователем питания на 24 вольта, - 2 разъёма для подключения внешних устройств (для RS-485 и 4-20 mA), - 2 ключа для открытия/закрытия корпуса, - чёрная трубка 4х6 (внутренний диаметр 4 мм, внешний - 6) длиной 1 метр, - сетчатый фильтр-игла на всасывание (размер ячейки - 45 микрон). В таблице характеристик дозатора указаны его вес и размеры в упаковочной коробке. Параметры самого дозировщика без упаковки: • длина: 260 мм, • ширина: 165 мм, • высота: 310 мм, • вес: 7 кг.
|
