ПВНУ Вихрь 18/15 (конструкционная сталь)

Уточняйте
наличие
Производитель
Страна

Россия

Подача

18 м3/час

Напор

15 м.в.ст

Размеры
790х590х1115
Масса
80 кг

Цена с НДС

Звоните

Заказать
Установка содержит оседиагональный шнековый насос ОДН 120-100-65 с дизельным приводом, смонтированные на передвижной платформе, циркуляционно-накопленный бак, на дне которого установлена кольцевая перегородка, и эжекторный вакуум-насос.
Активное сопло эжекторного насоса подключено к выходному патрубку оседиагонального насоса, а пассивное соединено гибким шлангом с заборным наконечником. Бак перегородкой разделен в нижней части на периферийную зону, содержащую специальный козырек, к которой подключен входной патрубок шнекового насоса, и центральную зону, содержащую на выходе выравнивающую решетку, внутрь которой направлен выход эжекторного насоса, закрепленного сверху бака.
Установка снабжена транспортировочной емкостью, сообщенной с баком. Емкость и бак установлены на передвижных платформах. Изобретение позволяет создать надежную мобильную насосную установку для сбора разлитой жидкости, например нефти, с поверхности земли или водоема.

Передвижная вакуумная насосная установка ПВНУ Вихрь 18/15

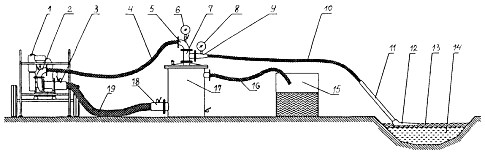

Передвижная вакуумная насосная установка ПВНУ 18/15 «Вихрь»

1. Мотопомпа МОДН «Заря»; 2. Выходной отвод мотопомпы МОДН; 3. Входной патрубок мотопомпы МОДН; 4. Напорный рукав мотопомпы (Ду – 65 мм); 5. Входной рукав эжектора; 6. Мановакууметр активной среды; 7. Эжектор; 8. Мановакууметр всасывающей среды; 9. Патрубок диффузорный;10. Всасывающий рукав установки (Ду – 50 мм); 11. ПЗУ; 12. Насадка ПЗУ; 13. Собираемый нефтепродукт; 14. Котлован; 15. Резервная емкость; 16. Напорная магистраль установки; 17. Бак-мепаратор; 18. Выходной патрубок бака-отстойника; 19. Всасывающий рукав мотопомпы МОДН «Заря».

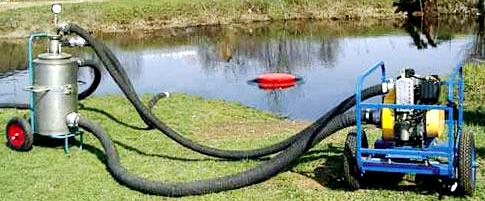

Передвижная вакуумная насосная установка ПВНУ Вихрь 18/15
Назначение

Передвижная вакуумная насосная установка предназначена для использования в аварийных ситуациях для сбора розливов нефти, нефтепродуктов и других жидкостей с поверхности земли и ли водоема, а также перекачивания их в транспортировочные емкости (автоцистерны).
Установка может применяться в технологических регламентных работах по зачистке резервуаров от нефтешламов, а также резервуаров для хранения вязких жидкостей.
