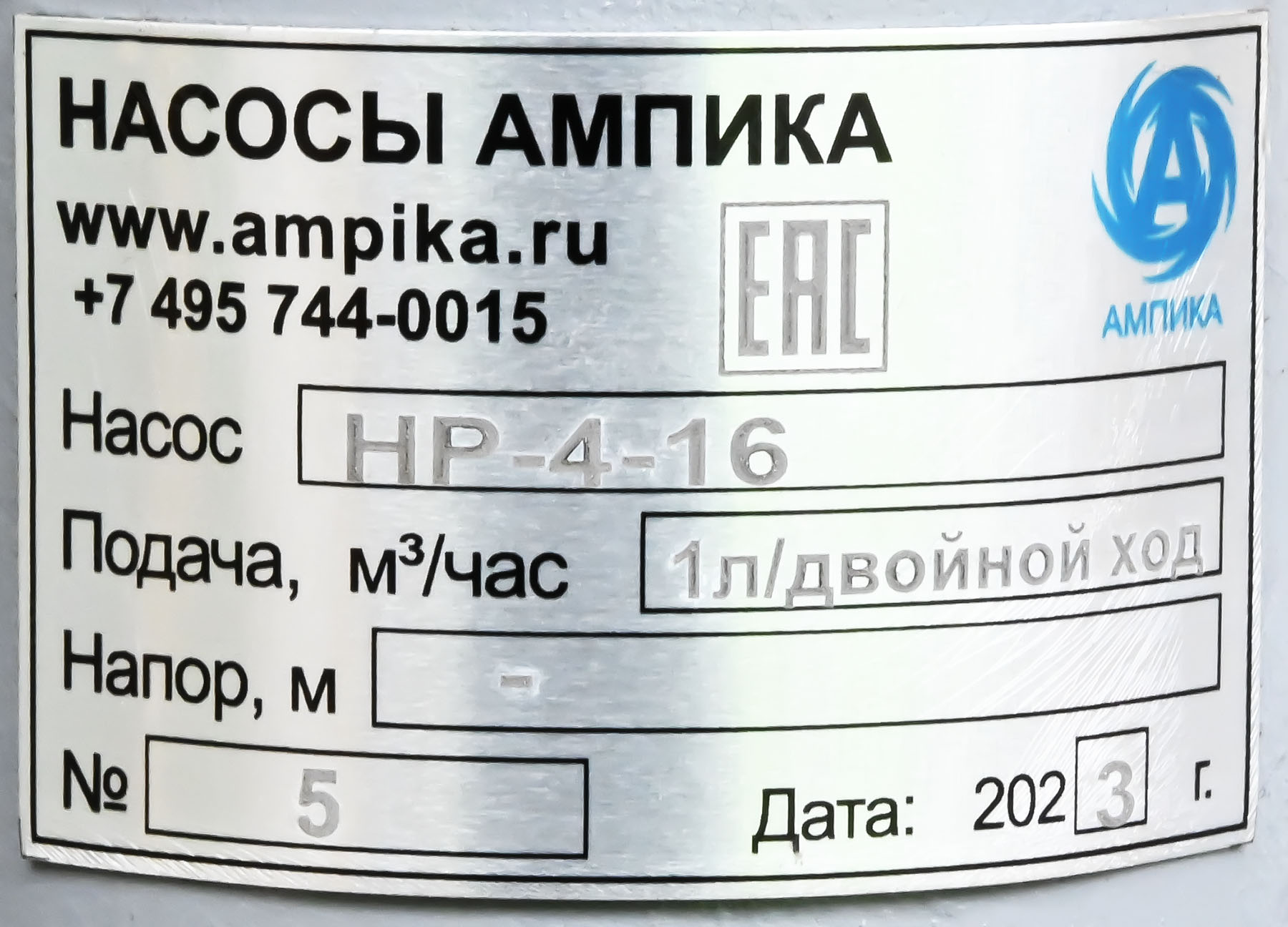

Ручной насос для глубоких скважин Ампика НР-4-16Производительность насоса - не менее 1 литра за двойной ход рукоятки. Насос работает на свободный излив (не создаёт давления на выходе) и может служить только для наполнения вёдер, канистр и т.п.

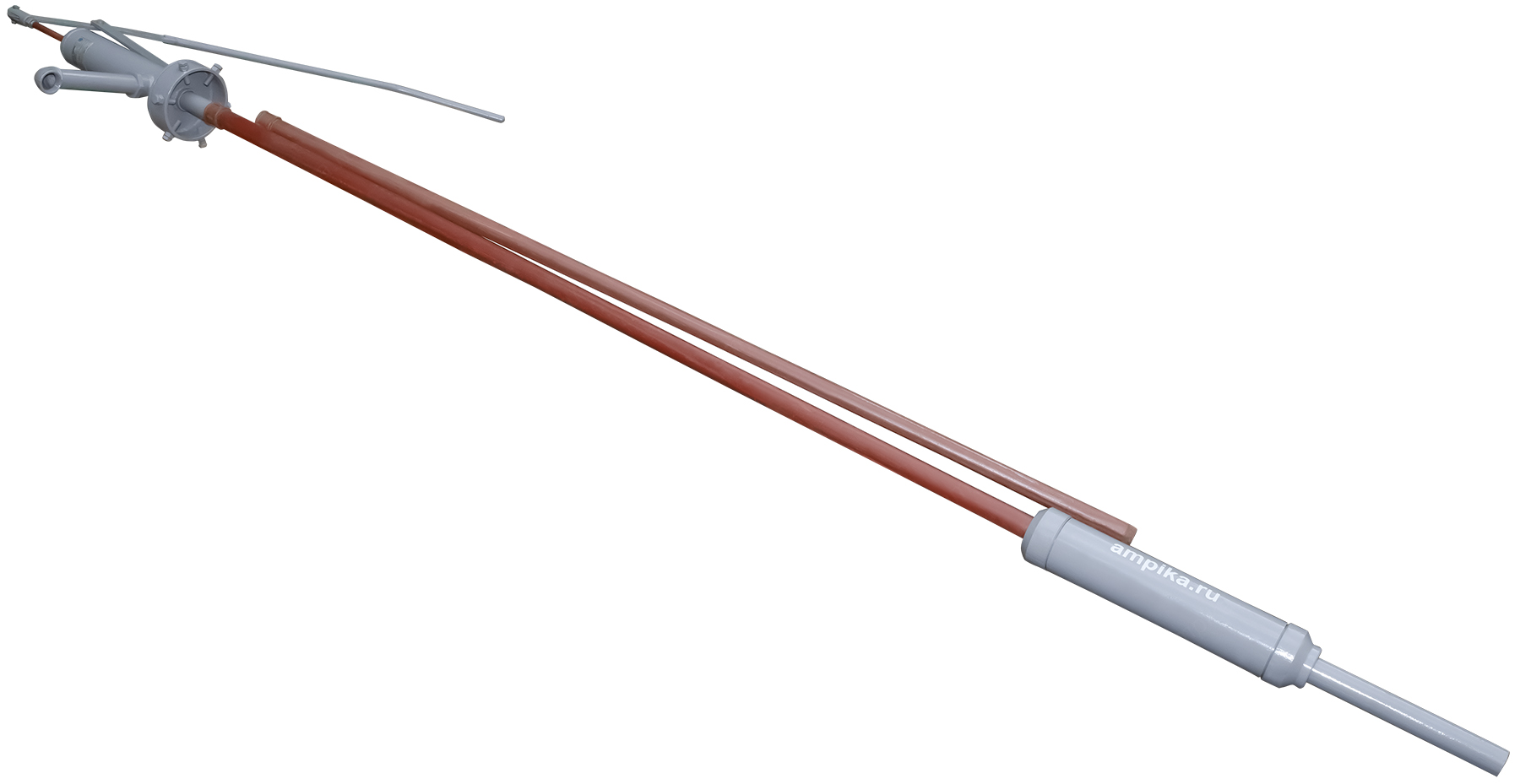

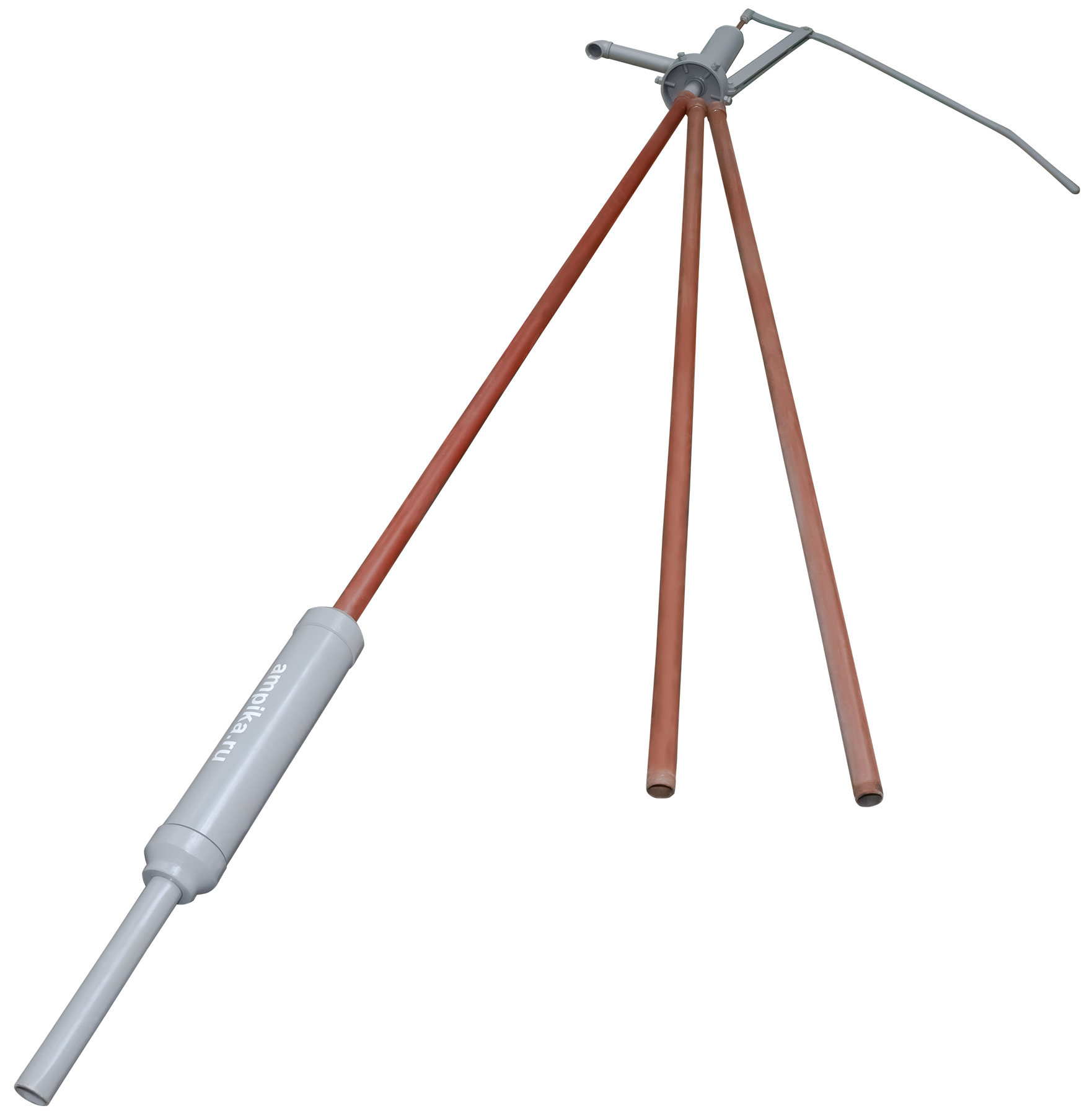

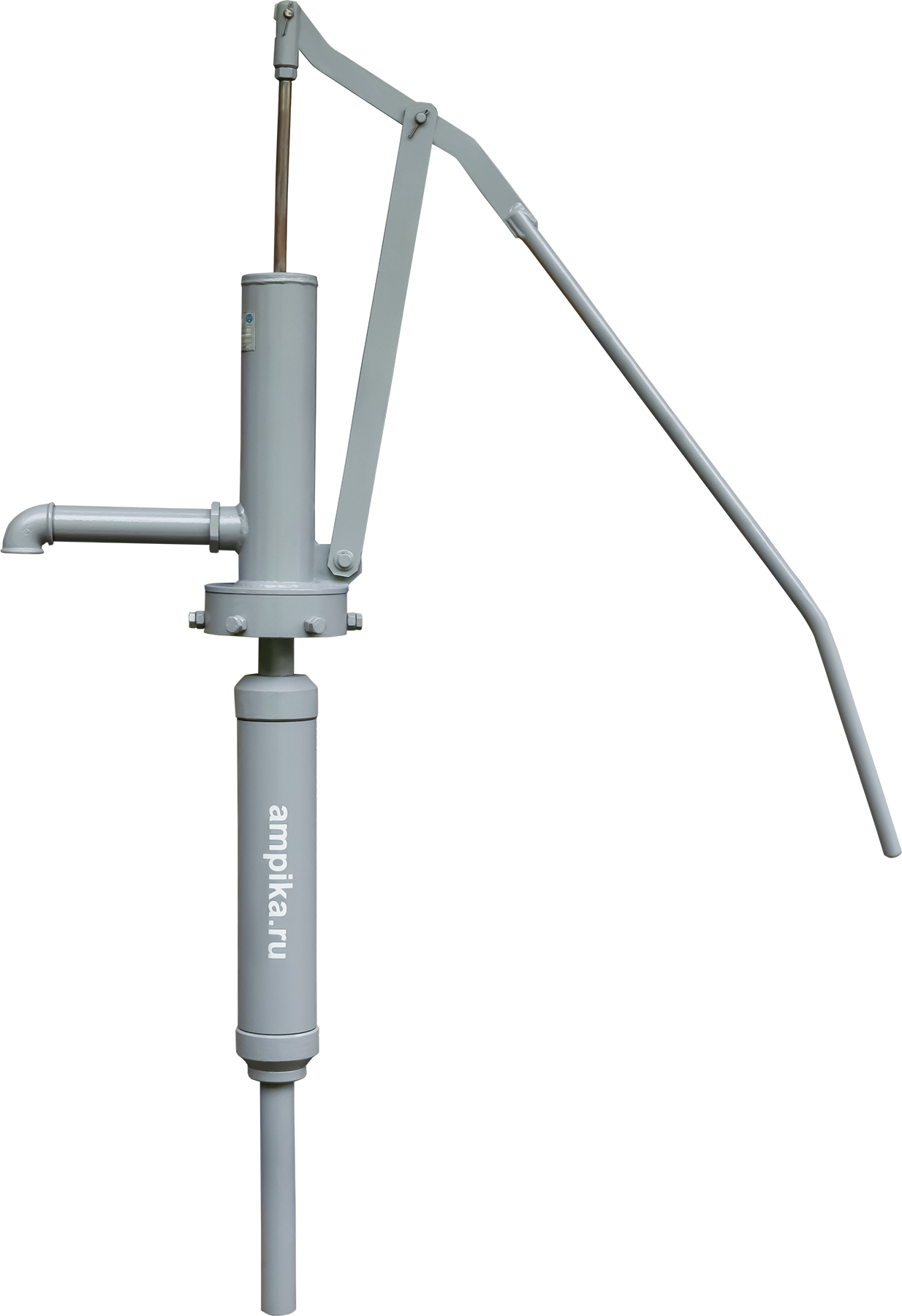

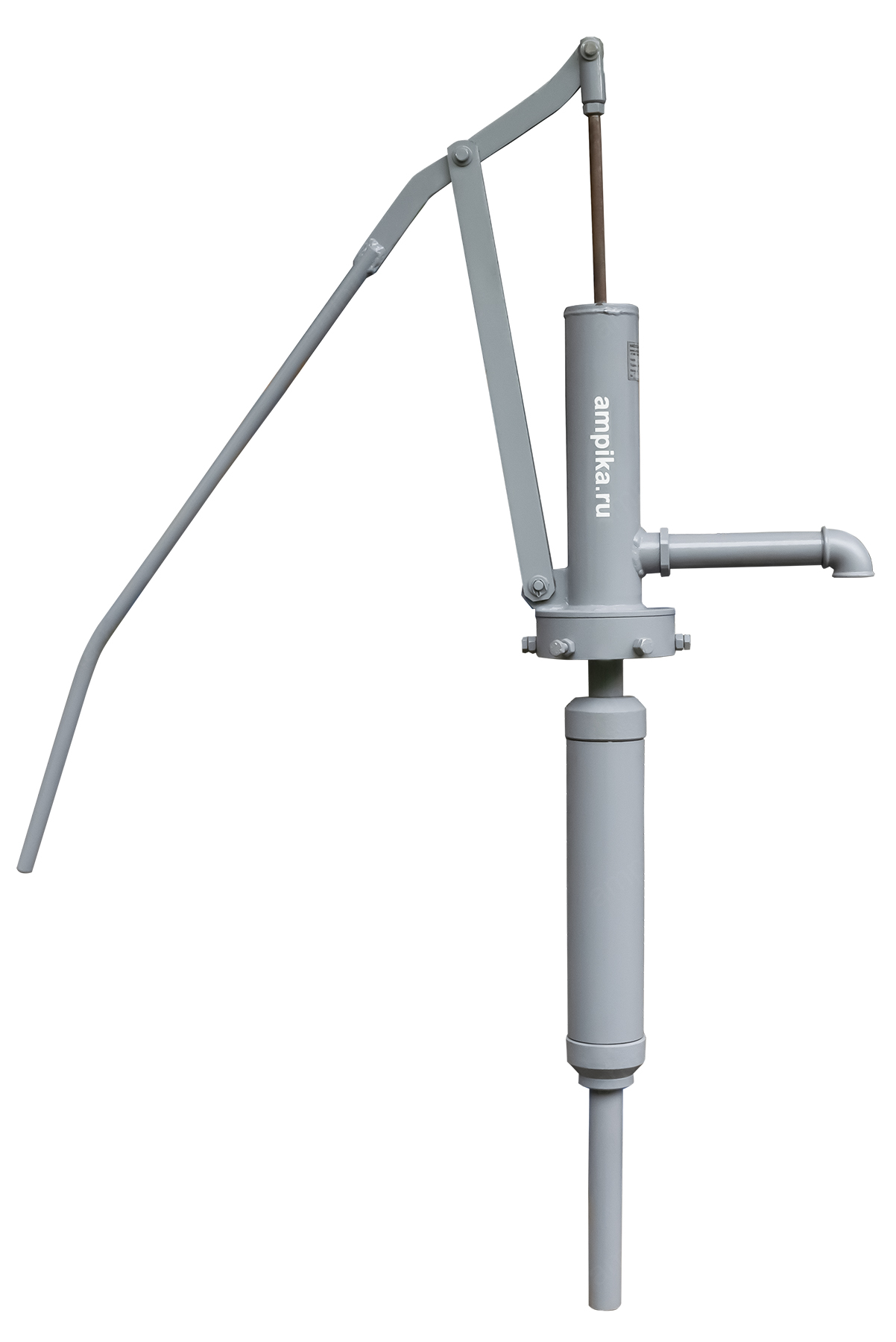

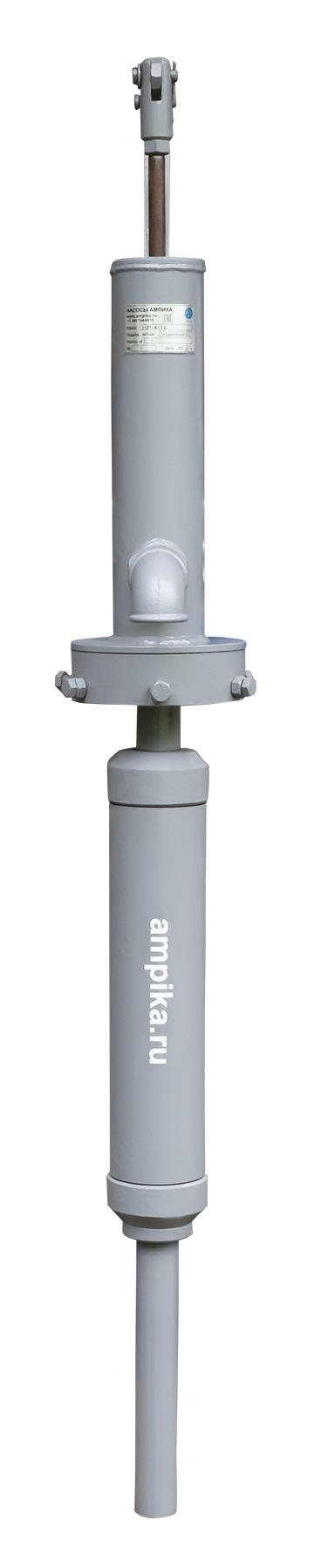

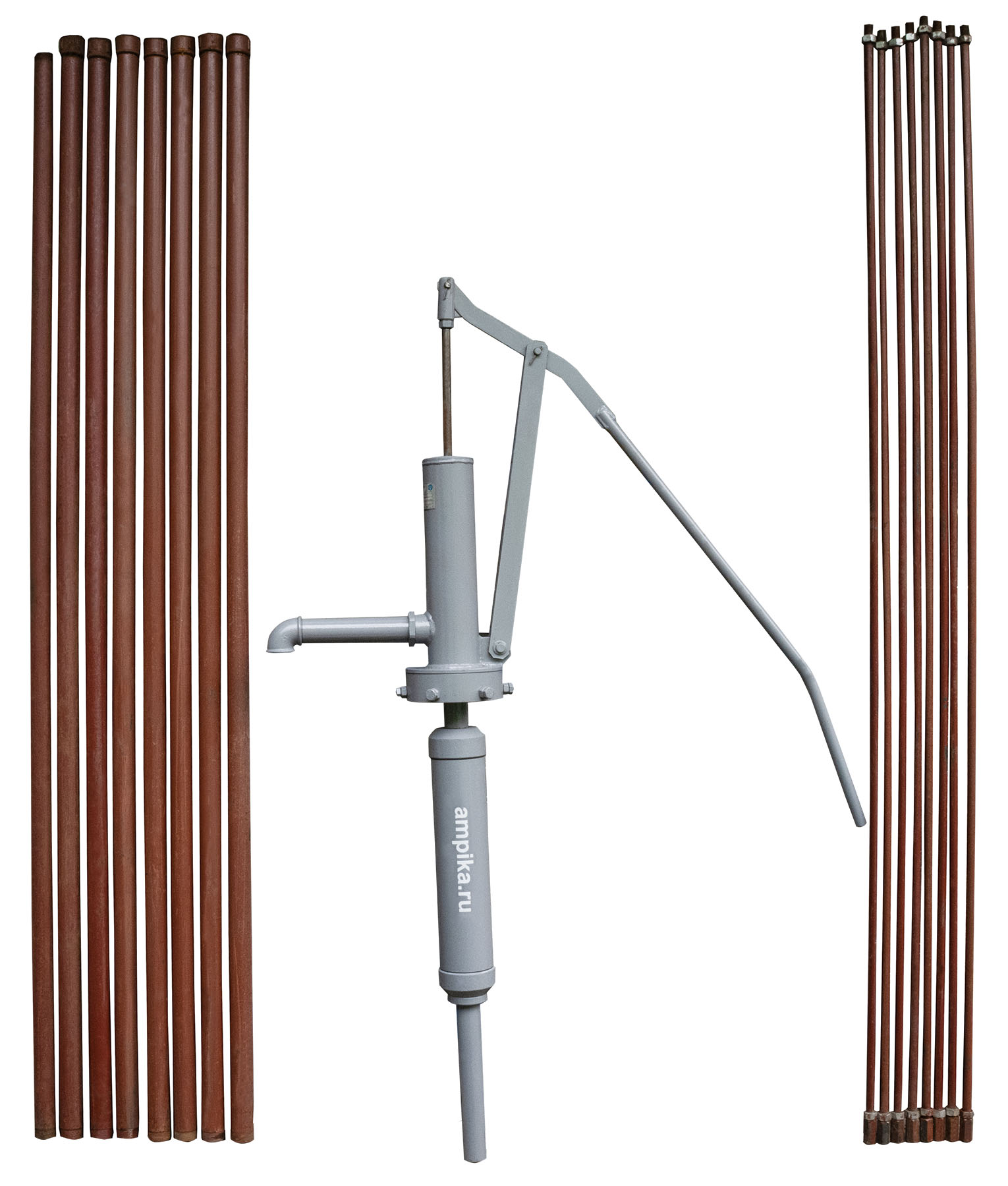

Насос крепится к оголовку скважины диаметром 150...160 мм. Комплект поставки: - насос (верхняя и нижняя половины скручены, как на фото) - 1 шт., - комплект соединительных труб и штанг (по 2 метра) - 8 штук. Конструкция насоса НР-4-16: Насос состоит из цилиндра 4, соединенного колонной труб 6 и колонной штанг 5 с корпусом 1. Корпус имеет рукоятку 3, соединённую с шарниром 9 на колонне штанг и со стойкой 2, а также патрубок 8 для соединения с колонной труб и сливной патрубок 10. Насосная часть состоит из цилиндра и поршня, перемещающегося в гильзе при движении штока. Поршень имеет канал, соединяющий полость гильзы с колонной труб, перекрываемый обратным клапаном. Шток к колонне штанг и гильза к колонне труб крепятся резьбовыми соединениями. При монтаже насоса цилиндр погружается в жидкость скважины или резервуара, корпус крепится болтами 11 к трубе скважины (резервуара). Принцип работы этого ручного насоса для глубоких скважин - поршневой. При движении рукоятки вниз поршень с закрытым обратным клапаном движется вверх, толкая порцию воды из гильзы в колонну труб, жидкость достигает сливного патрубка (носика) и выливается наружу, и одновременно засасывается новая порция воды в гильзу снизу через открытый всасывающий обратный клапан. При движении рукоятки вверх поршень движется вниз и пропускает сквозь свой клапан очередную порцию жидкости. Высота насоса в сборе составляет более 17 метров, поэтому на первой фотографии изображён лишь его фрагмент (верхняя часть с приводной рукояткой и нижняя - рабочий цилиндр). В скважине они будут скреплены соединительными трубами длиной до 16 метров (максимальное количество - 8 труб, по 2 м каждая). НР-4-16 - традиционный насос в виде водяной колонки с длинной ручкой. Рукоятка большой длины - для уменьшения усилия оператора, которому приходится вручную поднимать не только саму воду, но и длинную металлическую тягу (шток поршня). Качество изготовления - традиционное. Насос сделан по-советски грубовато, но свою функцию выполняет. Это единственный вариант ручного насоса, который может выкачивать воду с большой глубины. Такой уникальный ручной насос всегда есть в наличии на складе фирмы Ампика в Москве с возможностью доставки по всей России.
|
