Затвор к НЦИ-Ф-100

Уточняйте
наличие

Производитель

Отечественные

Страна

Россия

Код товара

02571

Размеры

3380х450х350

Масса

55 кг

Вход

100

Выход

100

Цена с НДС

30600 ₽

Заказать

Описание

Насос НЦИ-Ф-100 - центробежный насос для навоза с рабочим колесом открытого типа, с приводом от электродвигателя. Измельчающее устройство - двухступенчатое ножевого типа. Способ перемешивания - механический (винтом) или гидромеханический (дополнительно струей жидкости из насадки). Насос комплектуется лебедкой для поднятия и опускания в приемник. Насос эксплуатируется в стационарном положении (вертикальном или наклонном) после монтажа над приемником навоза.

Насос предназначен для перекачивания:
- гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…10 с фекалиями, с песком, шлаком и др.);
- бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки стоков;
- измельчения крупных примесей навоза и перемешивания в навозоприемнике;
- навоза (фекалий) по трубопроводу в навозохранилища возле фермы или для налива в ассенизаторские транспортные средства.

Характеристики перекачиваемой среды:
- плотность гидросмеси (фекалий) до 1250кг/куб.м.;
- температура от +5С до +40С ;
- содержание твердых частиц не более 14%;
- max величина твердых частиц не более 1мм;
- глубина выгрузки - 3 м.

Характеристики перекачиваемого навоза:
- влажность навоза (содержание соломистых включений и остатков кормов длиной не более 20см и толщиной не более 2 см должно быть менее 10% объема) 86-99 ед.;
- размер включений после измельчения - не более 15мм.

Дополнение к описанию: затвор к насосу НЦИ.
Служит для предотвращения обратного тока фекальных масс из напорной магистрали после выключения насоса.
Привод - ручной.
Материалы конструкции - сталь и чугун.
Крепится к выходу из насосной части НЦИ-Ф-100 тремя болтами через фланцы.

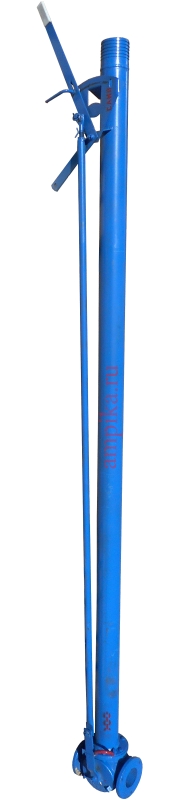

На фотографии снизу видна красная проушина для зацепления подъёмного троса.
Запорное устройство находится в самом низу, приводится в действие рычагом сверху, через трёхметровую тягу.
Сверху на трубе нарезана "ёлочка" для надевания шланга внутренним диаметром 100 мм.
У затвора три рабочих положения:
Положение 1 - задвижка полностью закрыта. Используется во время простоя. Необходимо убедиться, что насос выключен, а не работает "в стену".
Положение 2 - задвижка по центру сектора. Сквозное прокачивание навоза через затвор (перепуск), чтобы баламутить его.
Положение 3 - задвижка перенаправляет поток так, что-бы дерьмо подавалось в трубу (наверх). Это основное рабочее положение, при нём насос выкачивает навоз из ямы и нагнетает в шланг наверху.
