Зачем нужны циркуляционные насосы?

Для обогрева различных помещений мы используем самые разнообразные системы отопления, от пассивного нагрева солнечным теплом, до прямого обогрева огнем и дымом, как например бани «по-черному». Есть централизованные системы отопления, которые мы имеем в городских многоквартирных домах, где один крупный источник тепловой энергии, теплостанция, передает тепло в множество удаленных помещений, и индивидуальные, где один источник тепла на одно помещение или здание.

Там, где требуется равномерно распределить тепло от одного источника по определенной площади, по нескольким помещениям, в большинстве случаев используются трубы и теплоноситель. Трубы проводим во все помещения, которые хотим обеспечить теплом, замыкаем их в единый контур, заполняем теплоносителем и получаем систему трубопровода. Теплоносителем может служить как простая вода, так и другие жидкости, например антифриз. Включив в систему трубопровода источник тепловой энергии, то, что будет нагревать теплоноситель в системе, мы получаем уже систему отопления. Теплоноситель будет забирать тепло от источника и, перемещаясь по трубопроводу, отдавать тепло в отапливаемом помещении, а затем, остыв, возвращаться обратно по трубам к источнику, циркулируя таким образом по трубопроводу.

- Ага, а чего это теплоноситель будет сам циркулировать в трубопроводе?

На помощь приходит специальное устройство – циркуляционный насос. Когда необходимо обеспечить непрерывное движение жидкости в замкнутой системе трубопровода, нужен циркуляционный насос.

- И что, система отопления вообще не может работать без циркуляционного насоса?

Нет, не всегда. Некоторые системы отопления, которые называют «открытыми», функционируют без применения циркуляционных насосов на одном только принципе конвекции: теплое поднимается, холодное опускается. Выглядит это так: нагретая теплонесущая жидкость (теплоноситель) поднимается наверх по трубам, а более холодный, остывший теплоноситель опускается в нижнюю часть трубопровода. Недостатком этого метода является ограничение по масштабам, его нельзя использовать в помещениях более 100 м2 и многоэтажных домах.



Рис. 1
Система отопления без циркуляционного насоса
Рис. 2
Система отопления с циркуляционным насосом




Итак, циркуляционный насос - это механизм, заставляющий двигаться теплонесущую жидкость в пределах замкнутого контура определенной системы трубопровода.

Циркуляционный насос непрерывно перегоняет через себя жидкость с заданной скорость, благодаря чему происходит равномерный нагрев системы отопления всего здания, и тепло проникает во все находящиеся там помещения.

Основу циркуляционного насоса составляет электродвигатель, сквозь который проходит вал ротора, на который надето рабочее колесо с лопастями. При помощи этих лопастей насос производит движение теплоносителя. Под воздействием циркуляционного насоса жидкость продвигается по трубам, преодолевая возникающее в трубопроводе сопротивление.

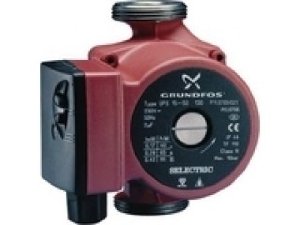

Существуют различные конструкции циркуляционных насосов. В системах отопления используют компактные прямоточные насосы, которые представляют собой закрытое устройство в цельном металлическом корпусе 120-150 мм диаметром, имеющим входное и выходное соединение одного диаметра, обычно с внешней резьбой.

На корпусе насоса всегда имеется маркировка, указывающая направление движения жидкости в насосе. Циркуляционный насос подбирается с тем же диаметром входа и выхода, что диаметр трубопровода, в который он устанавливается. Насос устанавливается таким образом, что поток теплонесущей жидкости находится на одной линии с входом и выходом насоса. Чтобы в случае необходимости демонтаж циркуляционного насоса осуществлялся проще, в системе трубопровода на входе и выходе насоса устанавливаются запорные краны.

На корпусе насоса имеется клемная коробка для подключения электропитания. В некоторых моделях на коробке устанавливается выключатель или переключатель мощности работы насоса, часто с указанием потребляемой мощности для каждого режима.

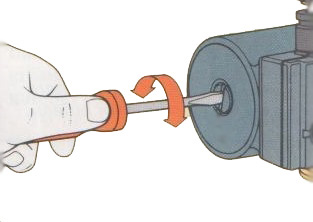

В центре цилиндрической части корпуса циркуляционного насоса всегда имеется винт, иногда скрываемый под пластиковой крышкой. Такой винт предназначен для ручного прокручивания рабочего колеса насоса. Это может понадобится в случае его заклинивания и закоксовывания отложениями теплоносителя, вызванного продолжительным простоем в работе циркуляционного насоса.

Если циркуляционный насос долго не работал, будучи заполненным теплоносителем, и при включении не функционирует, достаточно прокрутить винт с помощью соответствующего инструмента, чтобы перезапустить насос и восстановить его работоспособность.
Делать это необходимо только при отключенном питании.


Если насос издает сильный шум, с большой вероятностью это говорит о выходе из строя подшипника и о необходимости демонтажа и ремонта насоса.
Правильный подбор циркуляционного насоса, соблюдение правил его установки и эксплуатации, позволит снизить риск его поломки и остановки работы системы отопления. Для точного расчета требуемой мощности циркуляционного насоса лучше обратиться к специалистам, поскольку этот параметр определяет правильность подбора насоса.
